- Vier Fisheye-Kameras erzeugen per Stitching eine entzerrte Vogelperspektive.
- Nach Spiegel-, Heckklappen- oder Frontarbeiten ist die Kalibrierung zwingend.
- Herstellertools [XENTRY](https://kfz-dietrich.com/glossar/#xentry), [ODIS](https://kfz-dietrich.com/glossar/#odis) und [ISTA](https://kfz-dietrich.com/glossar/#ista) liefern den Schreibzugriff auf die Korrekturmatrizen.
- Millimeter-Versatz reicht für sichtbare Knicke in Bordsteinkanten oder Parkmarkierungen.
- Bei KFZ Dietrich prüfen wir erst Mechanik, dann starten wir die Diagnose.
Das 360-Grad-Kamerasystem — auch Surround View, Bird’s Eye View oder Rundumsichtkamera genannt — erzeugt eine Vogelperspektive des gesamten Fahrzeugumfelds. Vier Weitwinkelkameras, positioniert in den Außenspiegeln, im Kühlergrill und in der Heckklappe, erfassen jeweils einen Bereich von typischerweise 180 bis 190 Grad. Ein Bildverarbeitungsrechner setzt die vier Einzelbilder in Echtzeit zu einem nahtlosen Gesamtbild zusammen.
Was auf dem Bildschirm spielerisch einfach aussieht, ist technisch hochkomplex. Jede der vier Kameras hat eine eigene Perspektive, einen eigenen Verzerrungswinkel und eine eigene Farbcharakteristik. Damit das zusammengesetzte Bild korrekt ist, müssen alle vier Kameras präzise aufeinander abgestimmt sein. Diese Abstimmung erfolgt durch eine Kalibrierung — und sie ist nach jedem Eingriff an einer der Kamerapositionen zwingend erforderlich.
Die vier Kamerapositionen und ihre Empfindlichkeit
Frontkamera (Kühlergrill oder Frontstoßstange)
Die vordere Kamera sitzt typischerweise im unteren Bereich des Kühlergrills oder in der Frontstoßstange. Sie erfasst den Bereich direkt vor dem Fahrzeug. Nach einem Stoßstangentausch, einer Kühlergrill-Reparatur oder einem Frontschaden muss diese Kamera neu kalibriert werden. Bereits eine Verschiebung von wenigen Millimetern erzeugt einen sichtbaren Versatz im zusammengesetzten Bild.
Seitenkameras (Außenspiegel)
Die beiden seitlichen Kameras sind in den Außenspiegelgehäusen integriert. Sie erfassen den Bereich neben dem Fahrzeug. Ein Spiegeltausch — ob nach einem Parkschaden, einem Auffahrunfall oder wegen eines defekten Spiegelglases — betrifft immer auch die Surround-View-Kamera. Auch das Nachrüsten von Spiegelkappen (etwa in Carbonoptik) kann die Kameraposition beeinflussen.
Heckkamera (Heckklappe oder Griffleiste)
Die hintere Kamera sitzt in der Griffleiste der Heckklappe oder direkt in der Heckklappe. Sie ist besonders empfindlich gegenüber Verformungen der Klappe und gegenüber Feuchtigkeitseintritt. Nach einer Heckklappen-Reparatur, einem Heckklappenrausch oder dem Einbau einer neuen Dichtung muss die Kalibrierung geprüft werden.
Typische Fehlerbilder
Sichtbarer Versatz im Bild
Das auffälligste Symptom: Linien, die eigentlich gerade verlaufen (etwa Parkplatzmarkierungen oder Bordsteinkanten), zeigen im zusammengesetzten Bild einen deutlichen Knick an den Übergängen zwischen den einzelnen Kamerabildern. Ein Fahrzeug, das auf dem Bild neben der eigenen Position erscheint, steht in der Realität an einer leicht anderen Stelle.
Farbunterschiede zwischen den Kamerabildern
Die vier Kameras haben unterschiedliche Belichtungsbedingungen. Bei korrekter Kalibrierung gleicht die Bildverarbeitung diese Unterschiede aus. Nach einem Kameratausch oder einer Dejustierung stimmt dieser Abgleich nicht mehr, und die vier Bildsegmente unterscheiden sich merklich in Helligkeit und Farbton.
Verzerrte Darstellung
Die Weitwinkelkameras erzeugen durch ihre Optik eine Fischaugenverzerrung. Die Software korrigiert diese Verzerrung mathematisch. Wenn die Kalibrierparameter nicht zur tatsächlichen Kameraposition passen, ist die Entzerrung fehlerhaft: Objekte erscheinen gestaucht, gestreckt oder in falschen Proportionen.
Schwarze Bereiche oder Bildausfall
Ein kompletter Bildausfall eines Kamerasegments ist in der Regel ein Hardware-Problem: defekte Kamera, Kabelbruch oder lose Steckverbindung. Im zusammengesetzten Bild erscheint der betroffene Bereich schwarz oder grau.
Der Kalibrierungsprozess
Die Kalibrierung der 360-Grad-Kamera folgt bei allen Herstellern einem ähnlichen Grundprinzip, unterscheidet sich aber in den Details.
Vorbereitung
Das Fahrzeug wird auf einer ebenen, sauberen Fläche positioniert. Um das Fahrzeug herum werden Kalibriermarkierungen aufgestellt oder auf den Boden gelegt — je nach Hersteller geometrische Muster, Schachbrettmuster oder spezielle Kalibriertafeln. Die Positionierung dieser Markierungen muss exakt sein: Die Abstände zum Fahrzeug und die Winkel zueinander sind vom Hersteller präzise vorgeschrieben.

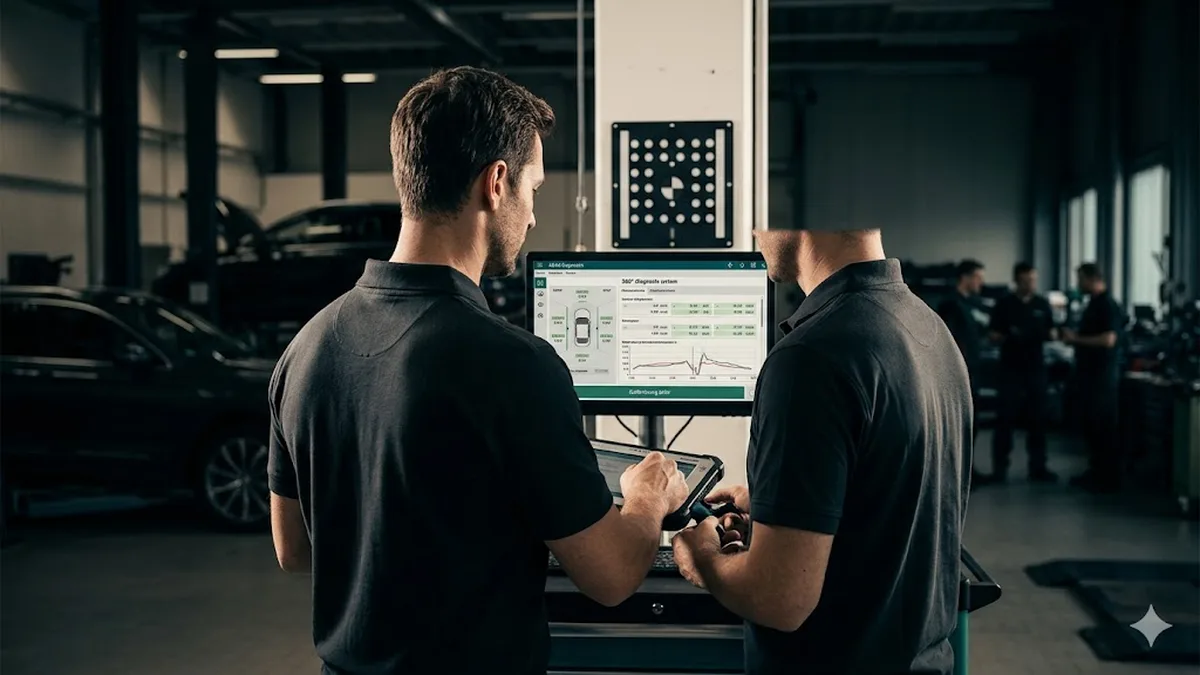

Kalibrierung per Herstellertool
Das Diagnosesystem — XENTRY bei Mercedes-Benz, ODIS bei VW/Audi/Skoda/Seat, ISTA bei BMW/Mini — startet die Kalibrierroutine. Das System erfasst die Kalibriermarkierungen über alle vier Kameras und berechnet die Korrekturmatrizen. Diese Matrizen beschreiben, wie jedes einzelne Kamerabild entzerrt, gedreht und verschoben werden muss, damit das zusammengesetzte Bild die Realität korrekt abbildet.
Der Prozess dauert je nach Fahrzeug zwischen 20 und 60 Minuten. Die reine Kalibrierung am Diagnosegerät ist dabei der kürzere Teil — die sorgfältige Positionierung der Kalibriermarkierungen nimmt den Großteil der Zeit in Anspruch.
Überprüfung
Nach der Kalibrierung wird das System durch Ein- und Ausschalten des Rückwärtsgangs und durch manuelle Aktivierung der Surround-View-Funktion getestet. Das zusammengesetzte Bild muss an allen vier Übergängen nahtlos sein, die Entzerrung korrekt und die Farbgebung einheitlich.
Warum die Montage-Genauigkeit entscheidend ist
Bei der 360-Grad-Kamera gilt: Die Kalibrierung kann nur kompensieren, was innerhalb der Toleranzen liegt. Wenn eine Kamera deutlich außerhalb ihrer Sollposition sitzt — etwa weil ein Spiegel nicht korrekt montiert wurde oder eine Heckklappe verzogen ist — stößt auch die Kalibrierung an ihre Grenzen.
Deshalb beginnt jede Kalibrierung bei KFZ Dietrich mit einer Sichtprüfung aller vier Kamerapositionen. Sitzt der Außenspiegel korrekt? Ist der Kühlergrill bündig montiert? Schließt die Heckklappe symmetrisch? Erst wenn die mechanischen Voraussetzungen stimmen, starten wir die Kalibrierung mit dem Herstellertool.
Universalgeräte vs. Herstellerdiagnose
Die Kalibrierung der 360-Grad-Kamera gehört zu den Funktionen, die ausschließlich über das Herstellerdiagnosesystem zugänglich sind. Der Grund: Die Korrekturmatrizen sind herstellerspezifisch und werden mit jedem Software-Update angepasst. Universelle Diagnosegeräte haben in der Regel keinen Schreibzugriff auf die Bildverarbeitungsparameter.
Wir arbeiten bei KFZ Dietrich mit XENTRY (Mercedes-Benz), ODIS (VW-Konzern) und ISTA (BMW/Mini) und haben damit Zugang zu allen Kalibrierungsfunktionen, die auch die Vertragswerkstätten nutzen.
Für Techniker: Fisheye-Entzerrung, Stitching und Ego-Karte
Jede der vier bis sechs Surround-View-Kameras arbeitet mit einer Fisheye-Optik zwischen 180 und 190 Grad Öffnungswinkel. Die Rohbilder liegen im radialen Polarkoordinatensystem vor und werden über ein dewarping-Modell (Brown-Conrady oder Kannala-Brandt) in eine kartesische Bodenprojektion überführt. Die Kamera-Intrinsics (Brennweite, Hauptpunkt, Verzeichnungskoeffizienten k1–k4) stammen aus der Werkskalibrierung, die Extrinsics (Translations- und Rotationsvektoren relativ zur Fahrzeug-Ego-Karte) werden vor Ort neu ermittelt.
Die statische Kalibrierung erfolgt mit Schachbrett-Targets oder herstellerspezifischen ChArUco-Mustern. Mercedes-Benz arbeitet bei aktuellen Baureihen mit vier rautenförmigen Targets in definierten Abständen zur Vorder- und Hinterachse, BMW nutzt bei der G-Klasse (G20/G30) ein anderes Target-Layout mit Offset zur Längsachse, Audi/VW wiederum ein symmetrisches Vier-Punkt-Muster. Die Sollwerte in Millimetern sind in der jeweiligen Reparaturanleitung (WIS, ELSA, AIR) hinterlegt und gelten nur für das Herstellerniveau der Diagnose – wie in Apollo 13, wo Präzision auf den Bruchteil eines Grades über Erfolg oder Missmission entscheidet.
Der eigentliche Stitching-Prozess verschmilzt die entzerrten Einzelbilder über Alpha-Blending-Zonen an den Kameraübergängen. Das Bildverarbeitungssteuergerät (bei MB häufig das NTG-Kombi-Modul, bei BMW das HU-MGU, bei VW das MIB3) berechnet eine homografische Transformation pro Kamera und legt das Ergebnis über eine statische Bird-Eye-View. Nach der Kalibrierung folgt bei XENTRY eine SCN-Codierung, bei ISTA eine Abschluss-Freischaltung des Steuergeräts, bei ODIS eine Parametrierung per SVM. Erst nach erfolgreicher Plausibilitätsprüfung gibt das System die Surround-View wieder frei.
