- Auslöser für die Radar-Kalibrierung sind Scheibentausch, Stoßfänger- und Frontarbeiten sowie jede tatsächliche Korrektur an Spur, Sturz oder Fahrwerk – die reine Vermessung dagegen nicht.
- Schon 0,5 Grad Winkelabweichung bedeuten rund 0,9 m Querversatz auf 100 m – die Zielzuordnung wird ungenau.
- Statisch mit Corner Reflector oder dynamisch als Fahrkalibrierung: Welcher Weg gilt, gibt der Hersteller vor. Eine generelle Doppelpflicht gibt es nicht.
- Nur [XENTRY](https://kfz-dietrich.com/glossar/#xentry), [ODIS](https://kfz-dietrich.com/glossar/#odis) und [ISTA](https://kfz-dietrich.com/glossar/#ista) schreiben die Referenzwerte ins Radarsteuergerät.
- Unterbleibt die Kalibrierung, drohen Phantombremsungen, spätes Ansprechen oder die vollständige Abschaltung des Systems.
Worum es hier geht: Dieser Beitrag behandelt den Kalibrieranlass und den Kalibrierablauf nach Scheiben-, Stoßfänger- und Frontarbeiten – also die Frage, welche Arbeit die Kalibrierung auslöst, wie sie durchgeführt wird und was passiert, wenn sie unterbleibt. Wenn Ihre Abstandsregelung dagegen ohne vorangegangene Reparatur ausgefallen ist und Sie die Ursache suchen, führt Sie unser Werkstatt-Beitrag ACC-Tempomat defekt: Ursachen und ADAS-Kalibrierung weiter. Dort geht es um die vollständige Fehlersuche über Radar, Kamera, ESP-Verbund und Steckverbindungen.
Warum eine Reparatur an Scheibe oder Front die Kalibrierung auslöst
Die Fahrerassistenzsysteme moderner Fahrzeuge sehen nicht einfach nach vorn – sie sehen in eine sehr genau definierte Richtung. Diese Richtung ist die geometrische Fahrachse des Fahrzeugs, und sowohl die Multifunktionskamera hinter der Windschutzscheibe als auch das Frontradar im Stoßfängerbereich beziehen ihre Blickrichtung darauf.
Das Radar arbeitet dabei im Fernbereich zwischen 76 und 77 GHz und misst Abstand, Relativgeschwindigkeit und Winkelposition vorausfahrender Fahrzeuge. Wird die geometrische Beziehung zwischen Sensor und Fahrachse verändert – durch eine neue Scheibe, einen demontierten Stoßfänger oder ein korrigiertes Fahrwerk –, stimmt die im Steuergerät hinterlegte Referenz nicht mehr. Das System misst weiter, aber es misst gegen einen falschen Nullpunkt.
Genau deshalb ist die Kalibrierung kein optionaler Zusatzschritt, sondern der Abschluss der Reparatur.
Die vier Anlässe im Detail
Nach einem Scheibentausch
Die Multifunktionskamera sitzt hinter der Windschutzscheibe. Nach dem Einbau einer neuen Scheibe hat sie zwangsläufig einen leicht veränderten Blickwinkel: Scheibenneigung, Klebebettstärke und die Position der Halterung weichen im Zehntelmillimeterbereich ab. Für die Kamera ist die Kalibrierung deshalb zwingend.
Das Radar selbst wird durch den Scheibentausch nicht bewegt. Da Kamera und Radar im ACC aber gemeinsam entscheiden, welches Objekt für die Abstandsregelung relevant ist, sehen viele Hersteller im Anschluss an die Kamerakalibrierung eine Überprüfung der Radarwerte vor. Was im Einzelfall gefordert ist, steht im Reparaturleitfaden der Baureihe – ein pauschales Immer oder Nie gibt es hier nicht.
Nach Arbeiten an der Frontstoßstange
Dies ist der häufigste Anlass für eine Radar-Neukalibrierung. Ob Stoßfängertausch nach einem Auffahrunfall, Nachlackierung oder eine Demontage für andere Arbeiten: Bereits eine Verschiebung des Radarsensors um wenige Millimeter beziehungsweise wenige Zehntel Grad verfälscht die Zielzuordnung.
Wie deutlich das wirkt, lässt sich ausrechnen: Eine Winkelabweichung von 0,5 Grad entspricht rund 0,9 Metern Querversatz auf 100 Meter Entfernung. Für einen sauberen Spurwechsel des Ziels reicht das nicht, wohl aber, um die Zuordnung des erkannten Fahrzeugs zum eigenen Fahrstreifen zu verschieben. In Kurven und beim Einscheren leidet die Regelqualität dann spürbar.
Zwei Befunde kommen nach Lackarbeiten regelmäßig hinzu und gehören vor die Kalibrierung: eine zu hohe Gesamtschichtdicke über dem Sensorbereich, für die die Hersteller eigene und deutlich voneinander abweichende Grenzwerte vorgeben, sowie Folierungen mit Metallpartikelanteil, die Radarwellen vollständig blockieren. Beides ist zu klären, bevor die Adaption startet – sonst kalibriert man ein System, dessen Sicht bereits gedämpft ist.
Nach einer Frontreparatur mit Karosseriearbeit
Bei einem Frontschaden verändern sich Anlageflächen und Trägerteile, an denen der Sensor hängt. Hier gilt die Kalibrierung auch dann, wenn optisch alles wieder passt und keine Warnleuchte brennt. Werden Halterungen ersetzt, kommt es zusätzlich auf deren Maßhaltigkeit an: Nachrüst-Halterungen liegen häufig im Toleranzbereich von ein bis zwei Millimetern, Originalteile im Zehntelmillimeterbereich. Bei den größeren Abweichungen ist eine dauerhaft haltende Kalibrierung faktisch nicht erreichbar.
Nach einer Korrektur an Spur, Sturz oder Fahrwerk
Hier lohnt die genaue Unterscheidung: Eine reine Achsvermessung verändert am Fahrzeug nichts und löst folglich auch keine Kalibrierung aus. Auslösend ist die tatsächliche Korrektur. Sobald Spur oder Sturz eingestellt werden oder ein Fahrwerkseingriff die Höhenlage verändert, verschiebt sich die geometrische Fahrachse – und damit der Bezugspunkt, auf den das Radar ausgerichtet ist. Das gilt ausdrücklich auch für eine Korrektur an der Hinterachse.
Der Ablauf der Kalibrierung
Eine fachgerechte Kalibrierung folgt einem definierten Prozess, der keine Abkürzungen erlaubt.
Schritt 1: Den vorgeschriebenen Fahrzeugzustand herstellen
Das Fahrzeug steht eben und unbeladen. Der Reifendruck muss exakt der Herstellervorgabe entsprechen, weil er die Fahrzeughöhe und damit den vertikalen Sensorwinkel beeinflusst. Schreibt der Hersteller eine bestimmte Beladung, Tankfüllung oder Niveaulage vor, gilt diese Vorgabe.
Schritt 2: Das Referenz-Target auf die Fahrachse ausrichten

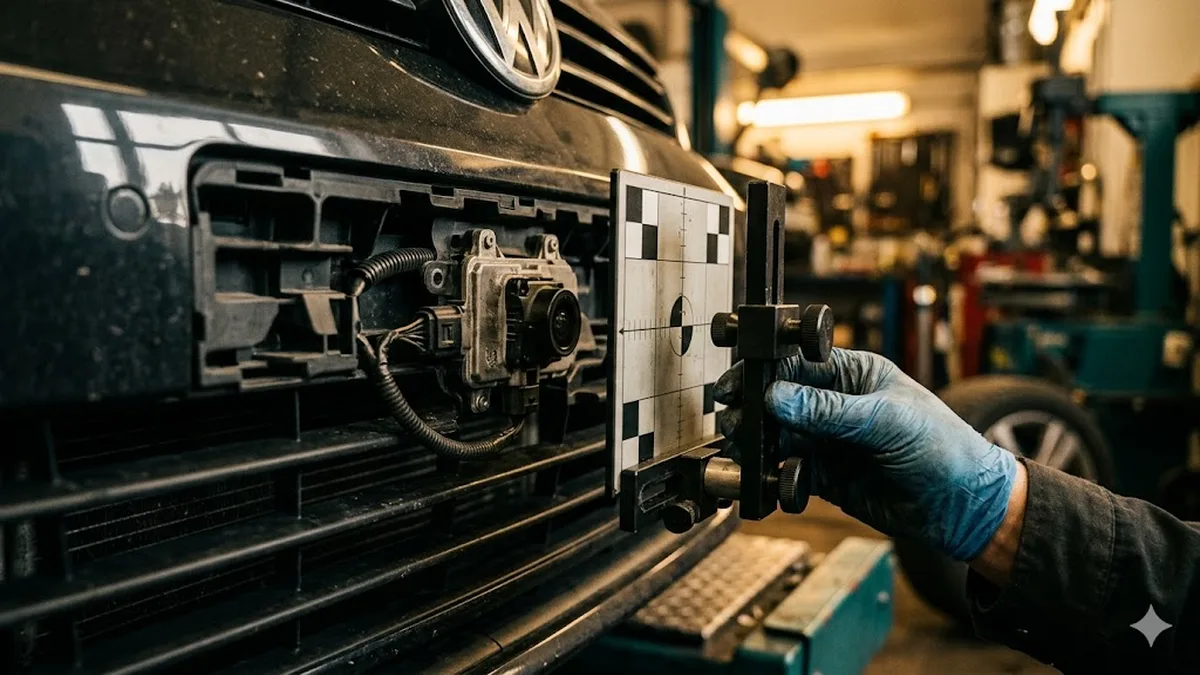

Für die statische Kalibrierung wird ein Corner Reflector vor dem Fahrzeug positioniert: ein passives Ziel mit einer Radarrückstrahlfläche von typisch rund 10 m², das die Radarwellen definiert zurückwirft. Entscheidend ist die Geometrie – Abstand, Höhe von Sensormitte zu Targetmitte und der Bezug auf die geometrische Fahrachse, nicht auf die Karosseriemittellinie. Die verbindlichen Maße stehen in der Herstellervorgabe und unterscheiden sich zwischen Fabrikaten und Baureihen deutlich. Einzelne Hersteller arbeiten statt des passiven Reflektors mit einem aktiven Doppler-Simulator, der eine Relativbewegung nachbildet.
Schritt 3: Kalibrierroutine im Herstellertool
Über das Diagnosesystem – XENTRY bei Mercedes-Benz, ODIS bei VW, Audi, Skoda und Seat, ISTA bei BMW und Mini – wird die Kalibrierroutine gestartet. Das Tool kommuniziert direkt mit dem Radarsteuergerät, liest die aktuellen Sensorwerte aus, gleicht sie mit den Sollwerten ab und schreibt anschließend die neuen Referenzwerte in das Steuergerät.
Schritt 4: Fahrkalibrierung, wo der Hersteller sie vorsieht
Der zweite mögliche Weg ist die dynamische Kalibrierung: eine definierte Probefahrt, bei der das Steuergerät seine Korrekturwerte aus real erfassten Zielen ableitet. Welcher Weg das System freigibt – der statische, der dynamische oder beide in Kombination –, ist herstellerabhängig und steht im Ablauf der Diagnosesoftware. Eine generelle Doppelpflicht gibt es nicht.
Schritt 5: Freigabe und Protokoll
Erst wenn Azimut und Elevation innerhalb der hinterlegten Herstellergrenzen liegen – lateral in der Größenordnung von ±0,5 Grad –, gibt das Steuergerät die Abstandsregelung wieder frei. Anschließend wird das Kalibrierprotokoll mit Vorher- und Nachher-Werten ausgestellt.
Warum Universaldiagnosegeräte hier an ihre Grenzen stoßen
Die Kalibrierung eines ACC-Radars erfordert den direkten Schreibzugriff auf das Radarsteuergerät. Universelle OBD-Diagnosegeräte lesen in der Regel Fehlercodes aus und führen einfache Grundeinstellungen durch. Die Radar-Kalibrierung gehört jedoch zu den sicherheitsrelevanten Funktionen, die der Hersteller ausschließlich für autorisierte Diagnosesysteme freigibt.
Bei KFZ Dietrich arbeiten wir mit XENTRY (Mercedes-Benz), ODIS (VW-Konzern) und ISTA (BMW/Mini) – den identischen Systemen, die auch in den Vertragswerkstätten eingesetzt werden. Das bedeutet: vollständiger Zugang zu allen Kalibrierroutinen, aktuelle Software-Stände und Zugriff auf die herstellerseitigen Kalibrierabläufe.
Was passiert, wenn die Kalibrierung unterbleibt?
Ein dejustiertes ACC-Radar ist kein kosmetisches Problem. Die Konsequenzen sind sicherheitsrelevant:
- Phantombremsungen: Das System ordnet Objekte der falschen Spur zu und leitet grundlos eine Bremsung ein – auf der Autobahn ein echtes Risiko für den nachfolgenden Verkehr.
- Zu spätes Reagieren: Abstand und Winkel zum Vordermann werden falsch bewertet. Das System bremst zu spät oder zu schwach. Da dasselbe Radar bei vielen Fahrzeugen auch den Notbremsassistenten speist, betrifft das nicht nur den Komfort.
- Systemabschaltung: Das Steuergerät erkennt die Unstimmigkeit über die Plausibilitätsprüfung und deaktiviert das ACC vollständig. Das ist die sicherste Reaktion – nimmt Ihnen aber ein Assistenzsystem, das zur Ausstattung Ihres Fahrzeugs gehört.
- Fehlender Nachweis: Ohne Kalibrierprotokoll lässt sich nach einem späteren Schadensfall nicht belegen, dass die Frontsensorik nach der Reparatur wieder in der Herstellertoleranz war.
Zur Hauptuntersuchung gehört eine eigenständige Funktionsprüfung der Assistenzsysteme bislang nicht; sie ist erst ab 2026 vorgesehen. Unabhängig davon gilt schon heute: Eine dauerhaft aktive Warnleuchte eines sicherheitsrelevanten Systems wird bei der HU als erheblicher Mangel bewertet. Die Hauptuntersuchung (HU) erfolgt durch unsere Partner TÜV Nord und Dekra, die Abgasuntersuchung (AU) durch uns über den Bundesinnungsverband des Kraftfahrzeughandwerks (BIV).
Unser Vorgehen bei KFZ Dietrich
Wir führen die ADAS-Kalibrierung nach Scheiben- und Frontarbeiten für Mercedes-Benz, BMW, VW, Audi, Skoda und Seat mit den originalen Herstellerdiagnosesystemen und nach dem für die jeweilige Baureihe vorgeschriebenen Weg durch. Jede Kalibrierung wird protokolliert, und Sie erhalten einen dokumentierten Nachweis über die durchgeführten Arbeiten.
Für Techniker: 77-GHz-FMCW-Radar, Azimut-Ausrichtung und Referenzziele
Fernbereichsradare für die Abstandsregelung (Long Range Radar, LRR) arbeiten im Band 76–77 GHz mit FMCW-Signalen (Frequency Modulated Continuous Wave); die harmonisierte Norm dafür ist EN 301 091. Die Wellenlänge liegt bei rund 3,9 mm, die Reichweite unter Idealbedingungen bei 200 bis 250 Metern, der azimutale Öffnungswinkel bei etwa ±9 Grad. Nahbereichsradare (SRR) für Totwinkel- und Spurwechselassistenz liegen je nach Generation im 24-GHz-Band oder im Band 77–81 GHz nach EN 302 264.
Zur Winkelauflösung kursiert ein hartnäckiger Irrtum. Sie ist beugungsbegrenzt und ergibt sich aus der effektiven Aperturbreite des Antennen-Arrays. Ein MIMO-Array (Multiple Input, Multiple Output) vergrößert diese Apertur virtuell und verbessert die Trennung dicht benachbarter Ziele – realistisch bleibt sie bei Serien-Frontradaren aber im Bereich einiger Grad. Angaben im Zehntelgradbereich beziehen sich nicht auf die Auflösung, sondern allenfalls auf die Winkelgenauigkeit eines einzelnen, über mehrere Messzyklen gemittelten Ziels.
Für die statische Kalibrierung wird ein Corner Reflector (Radarrückstrahlfläche typisch rund 10 m²) oder ein aktiver Doppler-Simulator auf die geometrische Fahrachse ausgerichtet. Die Sollabstände sind herstellerspezifisch und modellabhängig: Mercedes (XENTRY) gibt für die aktuelle E-Klasse einen Abstand in der Größenordnung von rund vier Metern sowie eine definierte Höhe Sensormitte zu Targetmitte vor – maßgeblich ist ausschließlich der Wert aus der Herstellervorgabe (WIS); BMW (ISTA) verwendet bei F- und G-Baureihen abweichende Offsets, der VW-Konzern (ODIS) bei MQB- und MLB-evo-Plattformen wieder andere. Die laterale Soll-Toleranz liegt in der Größenordnung von ±0,5 Grad; darüber verweigert das Steuergerät die Freigabe.
Sieht der Hersteller eine Fahrkalibrierung vor, gleicht das Radarsteuergerät (bei Mercedes der LRR-Node, bei BMW das ACC-Modul, bei VW das J428) den gemessenen Azimut stationärer Objekte wie Leitplanken und Brückenpfeiler mit der Odometrie der Inertialsensorik ab und schreibt einen Lernwert. Erst wenn Plausibilität, Offsetkorrektur und Signal-Rausch-Verhältnis in den Herstellergrenzen liegen, erfolgt die abschließende Freigabe – bei Mercedes gegebenenfalls verbunden mit einer SCN-Codierung, bei BMW über die ISTA-Abschlussroutine. Ohne diesen Schreibzyklus bleibt das ACC dauerhaft inaktiv.
Wenn bei Ihrem Fahrzeug ein Scheibentausch, eine Stoßfängerreparatur oder eine Fahrwerkskorrektur ansteht oder bereits durchgeführt wurde, schildern Sie uns Fahrzeug und Vorgeschichte über die Warteliste. Wir klären, welche Kalibrierung bei Ihrer Baureihe vorgeschrieben ist, und melden uns mit einem Vorschlag, sobald ein Platz in unserem Werkstatt-Plan frei wird.
