- Doppelte Schutzbarriere ohne Kraftübertragung: Faltenbälge und Staubmanschetten übertragen selbst kein Drehmoment, entscheiden aber allein darüber, ob Spezialfett im Gelenk bleibt und Quarzsand sowie Streusalzlake draußen bleiben.
- Präzise Werkstoff- und Fettzuordnung: Thermoplastische Elastomere (TPE-E) am Radgelenk, Chloropren (CR) am Getriebegelenk und EPDM/Silikon am heißen Bremssattel verlangen jeweils eigene Schmierstoffe und definierte Klemmschellen-Vorspannung.
- Besonderes Risiko bei EPS-Elektrolenkungen: Eine eingerissene oder vom Marder angebissene Lenkmanschette lässt Wasser bis in Kugelgewindetrieb und Riemenantrieb des Lenkgetriebes vordringen.
- Früherkennung rettet Originalsubstanz: Solange das Gleichlaufgelenk spielfrei und rostfrei ist, genügt das Auswaschen, Neufetten und Montieren eines neuen Originalbalgs – Monate später hilft nur noch der Austausch der kompletten Baugruppe.
Kaum ein anderes Bauteil am Kraftfahrzeug weist ein derart extremes Missverhältnis zwischen eigenem Materialwert und potenziellem Folgeschaden auf wie der Faltenbalg. Im täglichen Fahrbetrieb über nasse Bundesstraßen, gesplittete Wirtschaftswege im Solling oder winterlich gesalzene Autobahnen rund um die A7 arbeiten Antriebswellengelenke, Zahnstangenlenkungen, Traggelenke und Bremssattelführungen nur wenige Zentimeter über der Fahrbahnoberfläche – mitten im permanenten Beschuss aus Spritzwasser, Bremsstaub, Steinschlag und Streusalz.

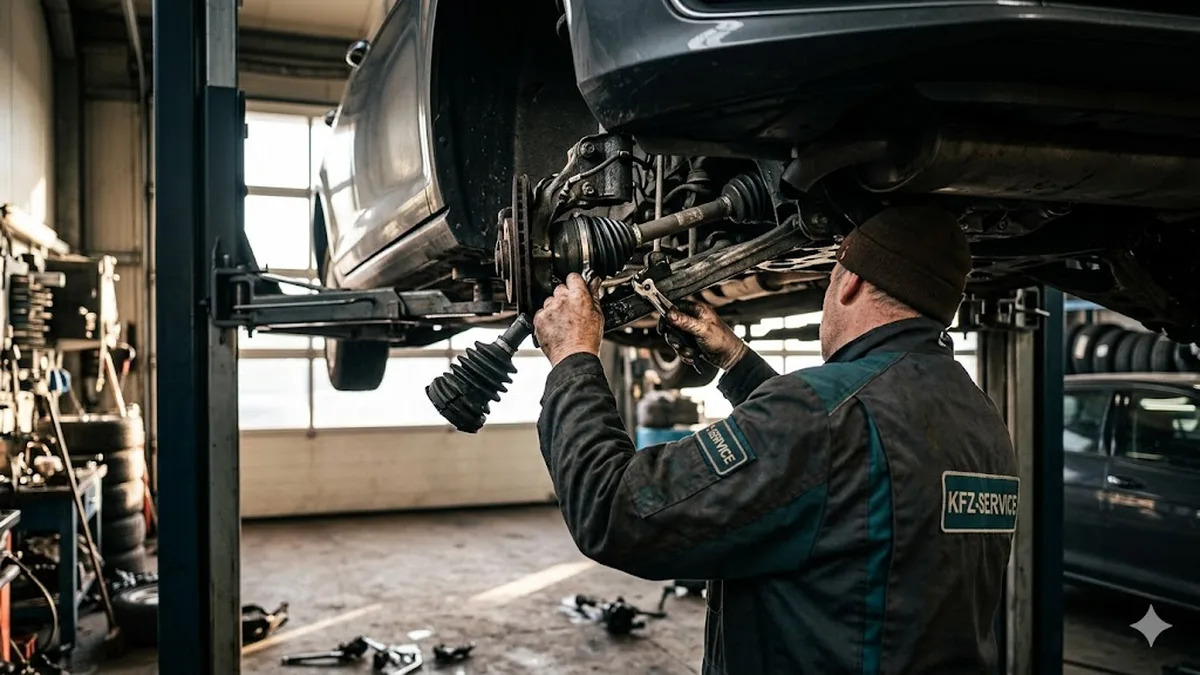

Geschützt werden diese hochpräzise geschliffenen Stahlpaarungen allein durch wenige Millimeter dünne Elastomer- oder Thermoplast-Manschetten. Reißt eine solche Hülle in einer Falte ein, beißt ein Steinmarder nachts kleine Zähne in den Balg oder lockert sich eine Spannschelle, beginnt ein unaufhaltsamer tribologischer Countdown. In unserer Meisterwerkstatt in Hardegsen-Gladebeck – Anlaufstelle für werterhaltorientierte Fahrzeughalter, Familien und Gewerbetreibende aus Göttingen, Northeim, Einbeck, Uslar, Bovenden und ganz Südniedersachsen – gehört die systematische Prüfung sämtlicher Schutzbälge auf der Hebebühne deshalb zu den wichtigsten substanzerhaltenden Routinen überhaupt.
1. Die vier neuralgischen Einbauorte und ihre physikalische Belastung
Wer versteht, welchen kinematischen Bewegungen die einzelnen Gelenke während jeder Fahrt ausgesetzt sind, erkennt sofort, warum eine scheinbar winzige Perforation binnen weniger Tausend Kilometer gravierende Folgen nach sich zieht:
- Äußere Antriebswellenmanschette (radseitiges Rzeppa-Festgelenk): Dieses Kugelgleichlaufgelenk überträgt das volle Antriebsmoment des Motors auf die Radnabe und muss gleichzeitig beim Einparken Beugewinkel von bis zu 52 Grad sowie bei 180 km/h über 25 Umdrehungen pro Sekunde bewältigen. In jeder Kurve walken die Falten des Balgs tausendfach gegeneinander, während enorme Fliehkräfte das ca. 90 bis 140 Gramm schwere Fettpaket nach außen gegen die Balginnenwand pressen.
- Innere Antriebswellenmanschette (getriebeseitiges Tripode- oder Verschiebegelenk): Am Getriebeausgang ist der Beugewinkel geringer, dafür übernimmt dieses Gelenk bei jedem Ein- und Ausfedern den axialen Längenausgleich von mehreren Zentimetern. Zudem sitzt der innere Balg oft unmittelbar neben Katalysator, Dieselpartikelfilter oder Turbolader-Downpipe und muss dauerhaft hoher Strahlungshitze standhalten.
- Lenkmanschette am Zahnstangenlenkgetriebe: Links und rechts am Lenkgehäuse umschließt ein langer Faltenbalg das innere Axialgelenk der Spurstange und die spiegelblank geschliffene Zahnstange. Beim Einschlagen von Anschlag zu Anschlag wird ein Balg zusammengeschoben und der gegenüberliegende langgezogen; über ein Ausgleichsrohr strömt dabei Luft zwischen beiden Seiten hin und her, damit sich der Balg nicht durch Unterdruck zusammenzieht.
- Staubmanschetten an Fahrwerksgelenken und Bremssätteln: Kleinere Dichtbälge schützen die gefetteten Kugelpfannen von Traggelenken, Führungsgelenken und Spurstangenköpfen sowie die Kolben und Gleitbolzen von Schwimmsattel-Scheibenbremsen. Gerade bei modernen Mehrlenker-Vorderachsen (etwa an Audi A4/A6, BMW 3er/5er oder Mercedes C-/E-Klasse) führen bis zu vier einzelne Aluminiumlenker pro Rad das Federbein: Reißt dort auch nur eine einzige daumennagelgroße Polyurethan-Staubkappe durch einen Montagefehler oder Splittschlag ein, wäscht Regenwasser das Spezialfett binnen weniger Wochen aus der Kunststoff-Lagerschale, woraufhin meist der komplette Leichtmetalllenker samt eingepresstem Gelenk erneuert werden muss.
2. Werkstoffkunde und Tribologie: Warum Balg nicht gleich Balg und Fett nicht gleich Fett ist
In den vergangenen zwei Jahrzehnten hat sich die Polymerchemie im Fahrwerks- und Antriebsbereich tiefgreifend gewandelt. Ein fachgerechter Manschettenwechsel beginnt deshalb nicht am Schraubenschlüssel, sondern bei der exakten Zuordnung von Elastomerwerkstoff, Schmierstoff und Schellen-Spanntechnik:
TPE-E (Thermoplastisches Polyester-Elastomer) vs. Chloropren-Kautschuk (CR)
Früher bestanden Achsmanschetten fast durchgängig aus schwarzem Chloropren-Gummi (CR, bekannt als Neopren). Gummi ist kälteelastisch und lässt sich leicht abdichten, altert jedoch durch Ozon, bläht sich bei hohen Raddrehzahlen durch die Fliehkraft des Fetts stark auf („Balloneffekt“, wodurch die Falten aneinander reiben) und ist anfällig für scharfkantigen Splittbeschuss.
Deshalb rüsten nahezu alle Fahrzeughersteller radseitige Gleichlaufgelenke heute ab Werk mit steiferen, matt glänzenden TPE-E-Manschetten aus. Thermoplastische Elastomere besitzen eine um ein Vielfaches höhere Weiterreiß- und Durchschlagfestigkeit und bleiben auch bei 220 km/h absolut formstabil. Doch diese Steifigkeit stellt eine strenge Anforderung an die Werkstatt: Eine harte TPE-Manschette dichtet auf dem metallischen Gelenkaußendurchmesser nur dann zuverlässig ab, wenn die Dichtlippe fettfrei in der vorgesehenen Profilnut sitzt und eine hochfeste stufenlose Edelstahl-Einohrschelle mit einer kalibrierten Drehmoment-Spannzange (häufig 23 bis 30 Nm am Zangenvierkant) verpresst wird. Wer hier nach alter Gewohnheit eine weiche Blechbandschelle mit der Kneifzange zudrückt, erlebt schon nach der ersten Autobahnfahrt abgeschleudertes Fett im Radkasten!
Der kritische Unterschied beim Gelenkfett: MoS₂ außen, Polyharnstoff innen
Genauso folgenschwer ist eine Verwechslung des Schmierstoffs bei der Montage:
- Äußeres Kugelgleichlaufgelenk (Rzeppa): Hier gleiten und rollen sechs gehärtete Stahlkugeln unter extremem Flächendruck in gekrümmten Rillen. Vorgeschrieben ist ein Lithium- oder Komplexseifenfett mit Molybdändisulfid-Festschmierstoff (MoS₂), das Notlaufeigenschaften bei Mischreibung sichert.
- Inneres Tripode-Verschiebegelenk: Im Tripode-Topf laufen drei Rollen auf hundertfach feinen Nadellagern mit engstem Lagerspiel. Füllt jemand irrtümlich dunkles MoS₂-Feststofffett in ein Tripodegelenk, setzen die mikroskopischen Feststoffplättchen den Käfig der Nadeln zu: Die Rollen gleiten statt abzurollen, überhitzen und erzeugen jenes tückische Schütteln des gesamten Vorderwagens beim Beschleunigen zwischen 70 und 110 km/h, das viele Werkstätten zunächst vergeblich an ausgewuchteten Rädern suchen! In Tripodegelenke gehört ausschließlich helles, feststofffreies Polyharnstoff-Hochtemperaturfett.
| Schutzmanschette / Einbauort | Typischer Serienwerkstoff | Vorgeschriebenes Schmiermedium | Typisches Schadensbild bei Riss / Fehlmontage |
|---|---|---|---|
| Achsmanschette außen (Radseite) | TPE-E (Thermoplastisches Elastomer) oder CR | MoS₂-Hochdruck-Gelenkfett (exakte Füllmenge in Gramm!) | Dunkler Fettring innen im Felgenbett -> später hartes metallisches Knacken bei Kurvenfahrt unter Zug. |
| Achsmanschette innen (Getriebeseite) | Chloropren (CR) oder hitzefestes Silikon/TPE | Feststofffreies Polyharnstoff-Hochtemperaturfett | Fettspuren am Unterboden / Kat-Geruch -> Vibrationen und Wummern unter Last beim Herausbeschleunigen. |
| Lenkmanschette (EPS-Lenkgetriebe) | Formstabiler TPE-Faltenbalg mit Belüftungsnut | Spezielles Lenkgetriebefett an Zahnstange (kein Ölbad!) | Wasser im Balg -> Rost auf Zahnstange, schwergängige Lenkung, Mahlgeräusche im elektrischen Kugelgewindetrieb. |
| Traggelenk / Spurstangenkopf | Chloropren (CR) oder abriebfestes Polyurethan (PUR) | Wasserbeständiges Kugelgelenkfett (Lebensdauerfüllung) | Ausgewaschene Kunststoff-Kugelpfanne -> Höhen-/Radialspiel, Poltern auf Kopfsteinpflaster, einseitiger Reifenablauf. |
| Bremssattel (Kolben & Führungsbolzen) | EPDM-Kautschuk oder Silikon (VMQ), hitzefest | Nur mineralölfreies PAG- oder Silikon-Bremszylinderfett | Korrodierter Bremskolben / fester Gleitbolzen -> heißlaufende Scheibe, einseitiger Belagverschleiß, erhöhter Verbrauch. |
3. Folgen eines ignorierten Risses – vom Fahrwerksknacken bis zum Lenkgetriebe-Ausfall
Sobald ein Riss im Faltenbalg klafft, passiert im Fahrbetrieb ein zweistufiger Zerstörungsprozess: Erst schleudert die Rotation das wärmeweiche Fett heraus, dann saugt der arbeitende Balg beim Abkühlen auf regennasser Straße wie ein kleiner Blasebalg schmutzhaltiges Salzwasser ins Innere. Quarzstaub und Restfett bilden eine hochabrasive Schmirgelpaste, die gehärtete Oberflächen im Zeitraffer abträgt:
- Am Gleichlaufgelenk der Antriebswelle: Kugeln und Käfigfenster bekommen Ausbrüche (Pitting). Beim Abbiegen an Kreuzungen oder beim Rangieren am Berg entsteht das charakteristische rhythmische Klackern, das wir im Detail unter Antriebswelle defekt: Knacken in der Kurve sowie Antriebswelle & Gleichlaufgelenk: Werkstatt-Diagnose erläutern.
- An Spurstangenköpfen und Traggelenken: Da diese Kugelgelenke geschlossen verpresst sind, lässt sich ein bereits ausgeschlagenes Gelenk nicht mehr durch einen einzelnen Balg retten; es entsteht fühlbares Radführungsspiel. Die Zusammenhänge vertiefen unsere Fachbeiträge Fahrwerk knackt: Querlenker und Gelenke prüfen und Spurstangenkopf defekt: Symptome und Tausch.
- An der elektromechanischen Lenkung (EPS): Gerade im ländlichen Raum rund um Hardegsen, Adelebsen, Uslar und das Leinetal sehen wir auf der Bühne regelmäßig Marderverbiss an Lenkmanschetten. Die nadelfeinen Zahnlöcher sind von oben unsichtbar. Öffnet man die Schelle rechtzeitig, ist die Zahnstange noch blank und trocken; bleibt der Biss über einen Streusalz-Winter unentdeckt, sammelt sich rostbraune Brühe im tiefsten Punkt des elektrischen Lenkgetriebes – ein Bauteil, dessen Austausch samt Codierung und Vermessung schnell mehrere Tausend Euro verschlingt.
- Am Bremssattel: Reißt die kleine Staubmanschette am Bremskolben oder Führungsbolzen beim unsachgemäßen Zurückdrücken oder durch Alterung ein, unterrostet die hartverchromte Kolbenlauffläche. Wie wir solche Befunde sicherheitsgerecht lösen, lesen Sie unter Bremssattel festgegangen: Reparatur.
4. HU-Relevanz nach § 29 StVZO und fachgerechte Werkstatt-Instandsetzung
Bei der periodischen Hauptuntersuchung gemäß § 29 StVZO und Richtlinie 2014/45/EU prüfen die Sachverständigen sämtliche Achsmanschetten, Lenkbälge und Gelenk-Staubkappen gezielt mit Montierhebel und Handlampe. Während eine oberflächlich leicht rissige, aber noch vollkommen dichte Gummifalte als Hinweis bzw. geringer Mangel dokumentiert wird, führt jede durchgerissene, abgerutschte oder fettauswerfende Manschette unmittelbar zur Einstufung als erheblicher Mangel (EM) – die Plakette wird bis zur Nachprüfung verweigert. Wie Sie solche Überraschungen vor dem Prüftermin ausschließen, zeigt unsere HU- und AU-Vorbereitung.
Warum wir auf echte Demontage und Reinigung statt Behelfslösungen setzen
Sobald wir einen Riss entdecken, prüfen wir mit Ihnen gemeinsam die ehrlichste und wirtschaftlichste Lösung im Sinne des Substanzerhalts:
- Saubere Befundtrennung: Wir prüfen das Gelenk vorab auf Drehflankenspiel und zerlegen bzw. spülen das abgezogene Gleichlaufgelenk komplett aus, bis Kugeln, Nabe und Außenring metallisch blank vor uns liegen. Zeigen die Druckflanken keinerlei Einlaufgrate oder Korrosionsmarken, bleibt Ihr hochwertiges Originalgelenk ab Werk erhalten und erhält lediglich den neuen Original- oder Erstausrüster-Manschettensatz samt exakter Fettfüllung.
- Erneuerung aller Dehnschrauben und Sicherungselemente: Zum Ausfädeln des Radgelenks aus der Radnabe müssen Zentralschraube bzw. Achsmutter sowie oft Traggelenk- oder Querlenkerverschraubungen gelöst werden. Da diese hochbelasteten Verbindungen das Radlager vorspannen, erneuern wir vorgeschriebene Dehnschrauben konsequent und ziehen sie exakt nach Hersteller-Drehmoment plus Drehwinkel an.
- Achsgeometrie & Sensorik nach Lenkungseingriffen: Nach dem Erneuern einer Lenkmanschette prüfen wir gleichzeitig das innere Axialgelenk der Spurstange auf beginnendes Kugelpfannenspiel, führen eine präzise Achsvermessung und Fahrwerk-Systemanalyse durch und gleichen bei Bedarf über XENTRY, ODIS oder ISTA den Nullpunkt des Lenkwinkelsensors ab, damit Spurlauf und ESP-Regelung wieder zu hundert Prozent übereinstimmen.
- Schutz von Raddrehzahlsensorik und Magnet-Impulsring: Bei ausgebautem Radgelenk reinigen und prüfen wir zugleich die Verzahnung der Radnabe, die Anlagefläche der Bremsscheibe sowie den empfindlichen multipolaren Magnetring des ABS-/ESP-Raddrehzahlsensors im Radlager. Denn abgeschleudertes, mit metallischem Bremsabrieb durchsetztes Achsmanschettenfett legt sich häufig direkt auf den Luftspalt des aktiven Hall-Sensors und verursacht sporadische ABS-Regelstörungen – ein Nebeneffekt, der bei gründlicher Handwerksarbeit am offenen Radträger gleich mit beseitigt wird.
Für Techniker: Druckausgleich im TPE-Faltenbalg, Rzeppa-Kugelkinematik und Radlager-Vorspannung
1. Warum ein nicht entlüfteter TPE-Balg sich selbst zerstört: Wird eine formstabile TPE-Manschette auf der Werkbank bei Raumtemperatur montiert und sofort beidseitig luftdicht verpresst, während sie leicht gestaucht oder aufgebläht steht, verändert sich das Innenvolumen im Betrieb dramatisch: Erwärmt sich das Gelenk durch Walkarbeit und Bremswärme von 20 °C auf 85 °C, dehnt sich die eingeschlossene Luft nach dem idealen Gasgesetz um über 20 Prozent aus. Ein überblähter Balg drückt die äußere Falte bei Volleinschlag gegen das Federbein oder den Achsschenkel; ein im Unterdruck verpresster Balg zieht seine Falten nach innen zwischen Käfig und Welle, wo er binnen weniger Kilometer von innen aufgeschlitzt wird. Vor dem Setzen der kleinen Schelle muss daher mit einem stumpfen Entlüftungsdorn kurz der Atmosphärendruck in Einbaulänge ausgeglichen werden!
2. Radlager-Lebensdauer hängt an der Antriebswellen-Zentralschraube: Bei kompakten Radlagereinheiten der Generation 2 und 3 bildet der Außenring des Gleichlaufgelenks zugleich das axiale Spannwiderlager für die beiden Schrägkugellagerreihen. Wird die Zentralschraube nach einem Manschettenwechsel mit dem Schlagschrauber „nach Gefühl“ statt nach Werksvorgabe (je nach Baureihe z. B. 200 Nm + 180° Drehwinkel bei VAG oder mehrstufiges Anziehen bei Mercedes/BMW) angezogen oder das Fahrzeug ohne eingesetztes Gelenk auf den Rädern gerollt, bricht die innere Lagervorspannung zusammen – ein vorzeitiger Radlagerschaden binnen 5.000 Kilometern ist die zwangsläufige Folge.
5. Vorausschauende Sichtprüfung in Hardegsen-Gladebeck
Ob beim saisonalen Räderwechsel, bei der Jahresinspektion oder vor einer langen Urlaubsfahrt: Auf unserer Hebebühne in der Meckelstraße 8, 37181 Hardegsen-Gladebeck werfen wir routinemäßig einen geschulten Blick auf sämtliche Achsmanschetten, Lenkbälge und Bremssattel-Staubkappen. Entdecken wir einen beginnenden Riss oder Marderbiss, dokumentieren wir den Befund transparent per Foto und stimmen den Eingriff im klaren Zwei-Stufen-Verfahren gemäß § 632 Abs. 3 BGB und § 649 Abs. 2 BGB mit Ihnen ab, solange das Gelenk noch unversehrt gerettet werden kann.
Steht zugleich der nächste Prüftermin an, lässt sich beides nahtlos verbinden: Die Hauptuntersuchung (HU) erfolgt durch unsere Partner TÜV Nord und Dekra, die Abgasuntersuchung (AU) durch uns über den Bundesinnungsverband des Kraftfahrzeughandwerks (BIV). Wir bieten für Unternehmer auch die DGUV-Prüfung an.
So erreichen Sie uns für Prüfung und Terminplanung
- Neukunden aus Göttingen, Northeim, Einbeck, Uslar und Südniedersachsen: Beschreiben Sie Ihr Anliegen (z. B. Fettspritzer in der Felge, HU-Mängelbericht oder Knackgeräusche beim Einlenken) bequem über unsere Online-Anliegen-Weiche, die Neukunden-Aufnahme, die schriftliche Anfrage oder per WhatsApp.
- Stammkunden: Nutzen Sie direkt unseren Stammkunden-Zugang.
