Fehlercode P0106: Saugrohrdrucksensor (MAP) prüfen

Die Motorkontrollleuchte leuchtet, das Fahrzeug läuft unrund oder geht in den Notlauf, und der Fehlerspeicher meldet P0106. Viele Halter rechnen jetzt mit einem defekten Sensor. In der Praxis ist der Saugrohrdrucksensor jedoch oft unschuldig – das unplausible Signal entsteht ebenso häufig durch Falschluft, ein Vakuumleck oder eine verstopfte Druckleitung. Genau deshalb steht bei P0106 die Messung vor jedem Bauteiltausch. Wir erklären, was hinter dem Code steckt und wie wir ihn mit Herstellerdiagnose sauber eingrenzen.

Was P0106 wirklich bedeutet

P0106 steht für “Manifold Absolute Pressure / Barometric Pressure Circuit Range/Performance Problem”. Entscheidend ist der Zusatz Range/Performance: Das ist ein Plausibilitätsfehler. Der gemessene Saugrohrdruck liegt im elektrisch möglichen Bereich – es liegt also kein Kurzschluss und keine Leitungsunterbrechung vor –, aber der Wert passt nicht zu den anderen Betriebsgrößen.

Das Motorsteuergerät führt eine permanente Plausibilitätskontrolle durch. Es vergleicht den Saugrohrdruck mit Drosselklappenstellung, Drehzahl, Luftmasse und dem hinterlegten Umgebungsdruck. Beim Einschalten der Zündung und vor dem Anlassen muss der MAP-Sensor zudem näherungsweise den Umgebungsluftdruck anzeigen, da das Saugrohr dann offen mit der Atmosphäre verbunden ist. Weicht der Wert in diesen Vergleichen ab, schließt die Elektronik auf einen unstimmigen Druck und setzt P0106.

Wofür der Saugrohrdrucksensor da ist

Der MAP-Sensor (Manifold Absolute Pressure) misst den absoluten Druck im Ansaugtrakt hinter der Drosselklappe. Dieser Druck ist eine Schlüsselgröße für die Lastberechnung des Motors. Aus dem Saugrohrdruck in Verbindung mit Drehzahl und Ansauglufttemperatur ermittelt das Steuergerät die tatsächliche Zylinderfüllung und daraus die passende Einspritzmenge sowie den Zündzeitpunkt. Bei aufgeladenen Motoren dient der Sensor zugleich der Überwachung des Ladedrucks.

Stimmt das MAP-Signal nicht, rechnet das Steuergerät mit einer falschen Füllung. Das Gemisch wird zu fett oder zu mager, der Leerlauf wird instabil, das Ansprechverhalten leidet. Bei zu starker Abweichung schaltet die Elektronik in den Notlauf, um den Motor zu schützen. Der MAP-Sensor ist damit kein Nebendarsteller, sondern eine zentrale Eingangsgröße – ein Grund mehr, seinen Wert nicht blind zu verdächtigen, sondern zu messen.

Die häufigsten Ursachen für P0106

In der Praxis verteilen sich die Ursachen auf mehrere wiederkehrende Schwachstellen.

Falschluft und Undichtigkeiten im Saugrohr

Eine undichte Ansaugbrücke, ein gerissener Schlauch oder eine poröse Dichtung lässt ungemessene Luft nach der Drosselklappe einströmen. Der Saugrohrdruck steigt dann unerwartet an und passt nicht mehr zur Drosselklappenstellung. Falschluft ist eine der häufigsten Ursachen für scheinbare Sensorfehler – und sie betrifft oft auch den Leerlauf. Vertiefend dazu unser Beitrag zu Leerlaufruckeln durch Falschluft und Vakuumleck.

Unser Vorgehen: Rauchtest des Ansaugtrakts, Sichtprüfung von Schläuchen und Dichtungen.

Verschmutzter oder driftender MAP-Sensor

Ölnebel aus der Kurbelgehäuseentlüftung und Ablagerungen setzen sich auf dem Drucksensorelement ab. Der Sensor liefert dann träge oder versetzte Werte. Auch eine elektronische Drift über die Lebensdauer ist möglich. Beides erzeugt ein plausibilitätsgeprüft auffälliges Signal.

Unser Vorgehen: Live-Wert-Vergleich, Sichtprüfung und Reinigung beziehungsweise Austausch bei nachgewiesener Drift.

Vakuumleck oder verstopfte Druckleitung

Bei extern angebundenen Sensoren führt eine kleine, oft am Sensor angeschlossene Druckleitung zum Saugrohr. Reißt diese Leitung, löst sie sich oder verstopft sie durch Ablagerungen, erreicht der korrekte Druck den Sensor nicht.

Unser Vorgehen: Kontrolle und Durchgangsprüfung der Druckleitung und ihrer Anschlüsse.

Verkabelung und Steuergerät

Seltener liegen Übergangswiderstände im Stecker, eine beschädigte Signalleitung oder ein Versorgungsfehler vor. Diese erzeugen häufiger einen reinen Stromkreis-Fehler, können aber auch zu unplausiblen Werten führen.

Unser Vorgehen: Messung von Versorgung, Masse und Signalleitung, Kontrolle des Steckers auf Korrosion.

Symptome im Detail

P0106 macht sich oft deutlicher bemerkbar als ein reiner Sensorheizungsfehler:

• Unrunder Leerlauf: schwankende Drehzahl, im Extremfall Absterben.
• Ruckeln bei Lastwechseln: besonders beim Beschleunigen und beim Übergang in den Schub.
• Zögerliches Ansprechverhalten: der Motor “hängt” am Gas.
• Notlauf: Leistungsbegrenzung zum Schutz des Motors bei starker Abweichung.
• Mehrverbrauch und schwankende Abgaswerte: durch falsch berechnete Einspritzmenge.
• Motorkontrollleuchte: dauerhaft oder sporadisch.

Unsere Diagnose-Sequenz mit XENTRY, ODIS und ISTA

Bei P0106 ist die Messung der Live-Werte der Kern der Diagnose. Wir arbeiten mit den offiziellen Herstellersystemen.

Schritt 1 – Fehlerspeicher und Freeze-Frame: Vollständiges Auslesen mit XENTRY (Mercedes), ODIS (VW-Gruppe) oder ISTA (BMW/Mini). Aus den Umgebungsdaten lesen wir ab, in welchem Betriebszustand der Fehler auftrat.

Schritt 2 – MAP-Wert bei Zündung ein: Vor dem Anlassen muss der MAP-Sensor näherungsweise den Umgebungsluftdruck anzeigen. Eine Abweichung hier ist ein deutlicher Hinweis auf einen Sensor- oder Leitungsfehler.

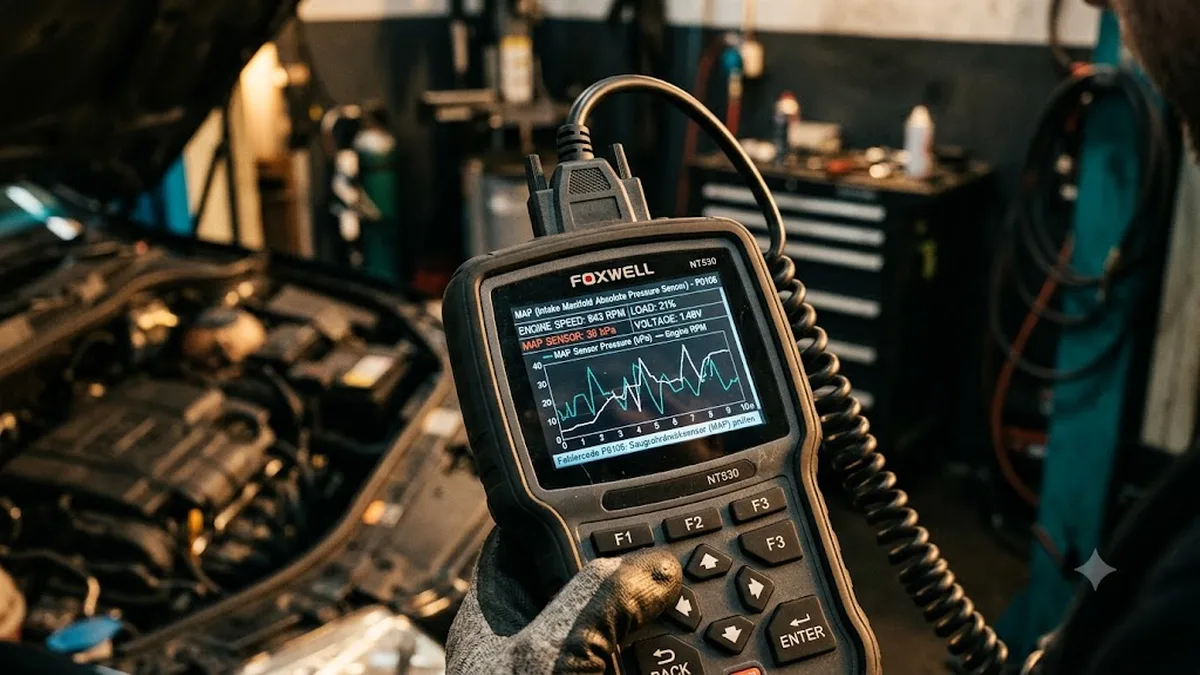

Schritt 3 – Live-Wert-Vergleich im Betrieb: Wir beobachten den Saugrohrdruck in Relation zu Drosselklappenstellung, Drehzahl und Luftmasse. So erkennen wir, ob der Wert plausibel mitläuft oder versetzt und träge reagiert.

Schritt 4 – Falschluft ausschließen: Mit einem Rauchtest prüfen wir den Ansaugtrakt auf Undichtigkeiten. Falschluft ist die häufigste Ursache für ein scheinbar defektes MAP-Signal.

Schritt 5 – Verkabelung und Druckleitung: Kontrolle von Stecker, Signal- und Versorgungsleitung sowie der Druckleitung bei extern angebundenen Sensoren.

Schritt 6 – Befund und gezielte Instandsetzung: Erst wenn die Messung eindeutig auf eine Ursache zeigt, sprechen wir über die Reparatur.

Da die Drosselklappe ebenfalls in die Plausibilitätsprüfung einfließt, ist nach Arbeiten am Ansaugtrakt oft eine Anpassung nötig. Wie das abläuft, beschreibt unser Beitrag zum Rücksetzen der Drosselklappen-Adaption.

Warum die richtige Diagnose den Unterschied macht

P0106 ist ein Plausibilitätsfehler – und damit ein Paradebeispiel dafür, warum ein Fehlercode keine Reparaturanweisung ist. Der Code sagt: Der gemeldete Druck passt nicht ins Bild. Ob der Sensor driftet, Falschluft das Bild verfälscht oder eine Druckleitung verstopft ist, klärt allein die Messung. Wer reflexhaft den MAP-Sensor tauscht, übersieht häufig die wahre Ursache – und der Fehler kehrt zurück.

Für Sie als Halter bedeutet das planbare Kosten und eine dauerhafte Lösung. Wir nutzen denselben XENTRY-, ODIS- und ISTA-Standard wie die jeweilige Vertragswerkstatt und setzen ihn in eine substanzschonende Instandsetzung um.

HU und AU bei KFZ Dietrich

Ein unplausibler Saugrohrdruck verfälscht die Gemischbildung und damit die Abgaswerte. Vor der nächsten Untersuchung ist der Fehler daher relevant. Die Hauptuntersuchung (HU) erfolgt durch unsere Partner TÜV Nord und Dekra, die Abgasuntersuchung (AU) durch uns über den Bundesinnungsverband des Kraftfahrzeughandwerks (BIV). Wir bieten für Unternehmer auch die DGUV-Prüfung an.

So erreichen Sie uns

Läuft Ihr Fahrzeug unrund und der Fehlerspeicher zeigt P0106? Wir grenzen die Ursache mit XENTRY, ODIS oder ISTA exakt ein – bevor unnötig Substanz getauscht wird.
