- Zwei Verfahren: Rücklaufmengen-Test zeigt die innere Leckage, der Mengenabgleich über das Hersteller-Tool zeigt die Mengenkorrektur jedes Zylinders.
- Symptome: Nageln, unrunder Lauf, Leistungsverlust, Rauchfahnen, erhöhter Verbrauch und erschwerter Kaltstart – nie eindeutig, immer messbar zu belegen.
- Live-Werte: Über XENTRY, ODIS und ISTA stellen wir die Mengenkorrektur aller Zylinder gleichzeitig dar und ordnen sie gegen die Sollwerte ein.
- Cluster-Logik: Ein einzelner auffälliger Zylinder deutet auf einen Injektor, mehrere zugleich auf ein Systemfehlbild im Kraftstoffsystem.
- Codierung: Neue Injektoren müssen eingelesen werden – ohne Codierung kehrt der Fehler sofort zurück.
Ein defekter Injektor verrät sich selten eindeutig. Nageln, Leistungsverlust und Rauchfahnen können ebenso von der Hochdruckpumpe, der Niederdruckversorgung oder schlechtem Kraftstoff herrühren. Bei KFZ Dietrich ersetzen wir die teure Rate durch einen klaren Befund: Wir testen Injektoren mit zwei sich ergänzenden Verfahren und ordnen jeden Messwert gegen die Herstellervorgaben ein. So tauschen wir gezielt das defekte Bauteil – und nicht reihenweise teure Komponenten auf Verdacht.
Wie ein Common-Rail-Injektor arbeitet
Im Common-Rail-System hält die Hochdruckpumpe den Kraftstoff in einer gemeinsamen Verteilerleiste, dem Rail, unter hohem Druck bereit. Die Injektoren öffnen elektrisch oder piezoelektrisch und spritzen den Kraftstoff hochpräzise in den Brennraum. Dabei wird stets mehr Kraftstoff zum Injektor gefördert, als tatsächlich eingespritzt wird. Die überschüssige Menge fließt über die Rücklaufleitung zurück zum Tank – und genau diese Rücklaufmenge ist der Schlüssel zur Diagnose.
Ein verschlissener oder verkokter Injektor verliert seine Dichtheit im Inneren. Er lässt mehr Kraftstoff durchsickern, als vorgesehen. Diese erhöhte innere Leckage erscheint als zu große Rücklaufmenge und zwingt das Steuergerät zugleich, die Einspritzmenge dieses Zylinders nachzuregeln.
Symptome richtig einordnen
Die folgenden Anzeichen führen Kunden häufig zu uns:
- Nageln und unrunder Leerlauf: Ein einzelner Injektor mit Mengendrift stört die Laufruhe spürbar.
- Leistungsverlust: Spritzt ein Injektor zu wenig oder mit schlechtem Strahlbild, fehlt Verbrennungsdruck.
- Rauchfahnen: Schwarzer Rauch deutet auf Überfettung, bläulicher Rauch auf eine Außenleckage am Düsensitz.
- Erhöhter Verbrauch: Überschüssige Rücklaufmengen verschwenden Kraftstoff.
- Erschwerter Kaltstart: Innere Leckage senkt den Raildruck im Stand, der Motor springt schlecht an.
Jedes dieser Symptome ist ein Hinweis, kein Beweis. Erst die Messung schafft Gewissheit.
Verfahren 1: Der Rücklaufmengen-Test

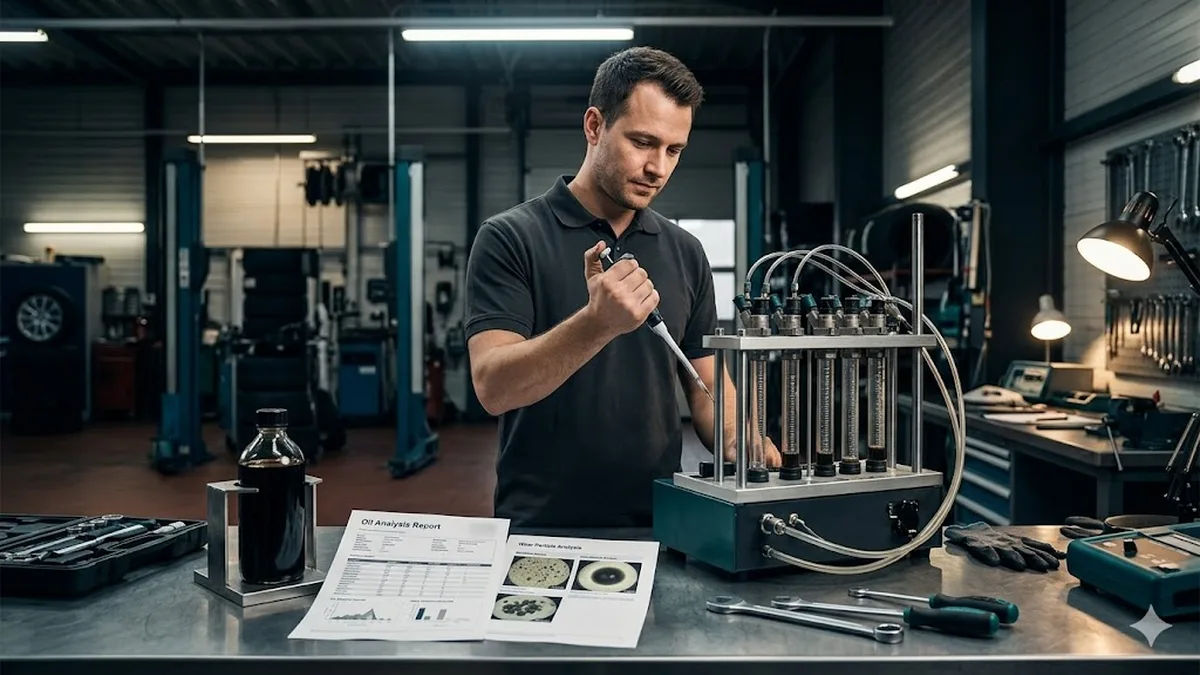

Beim Rücklaufmengen-Test trennen wir die Rücklaufleitungen der einzelnen Injektoren und führen sie in separate Messbehälter. Anschließend lassen wir den Motor unter definierten Bedingungen laufen und vergleichen die zurücklaufenden Mengen.
Das Prinzip ist denkbar klar: Ein gesunder Injektor gibt eine geringe, definierte Rücklaufmenge ab. Ein Injektor mit hoher innerer Leckage füllt seinen Messbehälter deutlich schneller. Schon ein einzelner Zylinder mit auffällig hohem Rücklauf grenzt das Problem präzise auf dieses Bauteil ein. Den exakten Sollwert entnehmen wir den Herstellerunterlagen des jeweiligen Motors – wir arbeiten nicht nach Faustregeln, sondern nach dokumentierten Vorgaben.
Verfahren 2: Der Mengenabgleich über das Hersteller-Tool
Das zweite Verfahren nutzt die Bordintelligenz des Fahrzeugs. Das Motorsteuergerät überwacht ständig, wie gleichmäßig die einzelnen Zylinder zur Verbrennung beitragen, und regelt die Einspritzmenge je Zylinder fein nach. Diese Mengenkorrektur lesen wir als Live-Wert aus.
ODIS (VAG): Bei den TDI-Motoren der VAG-Gruppe stellen wir die Mengenkorrekturfaktoren aller Zylinder gleichzeitig dar. Ein einzelner Zylinder mit deutlicher Drift gegenüber den anderen verrät den verkokten oder undichten Injektor.
XENTRY (Mercedes): Bei den Mercedes-Common-Rail-Motoren werten wir die Einspritzmengen-Korrektur je Zylinder aus den Istwerten des Motorsteuergeräts aus. Zusätzlich prüfen wir den Raildruck-Abfall im Stillstand, der eine Außenleckage am Injektor offenlegt.
ISTA (BMW): Bei den BMW-Dieseln lesen wir die Mengenkorrekturfaktoren aus dem Kraftstoffsystem aus. Hier ist eine saubere Differenzierung wichtig: Auch eine gelängte Steuerkette kann den Einspritzzeitpunkt verschieben und einen scheinbaren Balance-Fehler erzeugen, ohne dass ein Injektor defekt ist. Wir gleichen daher zusätzlich die Nockenwellen-Adaption ab, um Injektor- und Steuerketten-Problem klar zu trennen.
Cluster-Analyse: ein Zylinder oder das ganze System
Der entscheidende diagnostische Schritt ist der gleichzeitige Vergleich aller Zylinder. Erst das Muster sagt uns, wo wir suchen müssen.
| Befund | Wahrscheinliche Ursache |
|---|---|
| Ein einzelner Zylinder driftet | Spezifischer Injektor – verkokt, undicht oder Strahlbild fehlerhaft |
| Mehrere Zylinder einer Bank | Bank-Problem im Rail-Verteiler oder Injektor-Cluster |
| Alle Zylinder driften | Systemfehlbild – instabiler Raildruck, Niederdruckpumpe oder Kraftstoffqualität |
Ein einzelner auffälliger Zylinder spricht für einen gezielten Eingriff am betroffenen Injektor. Driften dagegen alle Zylinder gemeinsam, wäre ein Injektortausch verfehlt – dann prüfen wir zuerst Raildruck, Niederdruckversorgung und Kraftstoffqualität. Bei mehreren auffälligen Zylindern schneiden wir zudem den Kraftstofffilter auf und prüfen den Bodensatz auf Späne, denn Metallabrieb deutet auf einen beginnenden Hochdruckpumpenschaden hin.
Für Techniker: Mengenkorrektur, Mengenausgleich und die Grenze zur Hochdruckseite
Die im Live-Datenstrom dargestellte Mengenkorrektur (je nach Hersteller als Mengenausgleichsregelung, Laufruheregelung oder Zylinderausgleich bezeichnet) ist ein Regeleingriff, der die Drehzahlschwankung zwischen den Arbeitstakten der einzelnen Zylinder minimiert. Das Steuergerät wertet dazu das hochaufgelöste Kurbelwellensignal aus und erkennt, welcher Zylinder über- oder unterdurchschnittlich zum Drehmoment beiträgt. Es addiert oder subtrahiert daraufhin eine zylinderindividuelle Einspritzmenge. Diese Korrektur ist die eigentliche diagnostische Größe – nicht die absolute Einspritzmenge.
Wichtig für die Interpretation: Die Mengenkorrektur ist nur im Leerlauf und im niedrigen Teillastbereich aussagekräftig, weil das Verfahren bei hoher Last und sich überlagernden Einspritzungen deaktiviert wird. Ein auffälliger Wert im Leerlauf, der bei steigender Last zurückgeht, deutet eher auf eine innere Leckage hin, die sich bei niedrigem Raildruck stärker auswirkt. Bleibt die Auffälligkeit lastunabhängig, ist häufig das Strahlbild oder der Aktor betroffen.
Die Abgrenzung zur Hochdruckseite gelingt über den Raildruck-Istwert gegen den Sollwert: Regelt das Druckregelventil dauerhaft auf Anschlag oder schwankt der Istdruck, liegt das Problem im Niederdruckkreis, an der Hochdruckpumpe oder am Mengenregelventil – und nicht an einem einzelnen Injektor. Erst die Kombination aus Mengenkorrektur, Raildruck-Regelverhalten und mechanischem Rücklaufmengen-Test erlaubt eine eindeutige Zuordnung.
Nach dem Tausch: Codierung ist Pflicht
Ein neuer Injektor allein genügt nicht. Jeder Injektor trägt einen individuellen Kalibrierungscode, der dem Motorsteuergerät sein exaktes Einspritzverhalten mitteilt. Bei der VAG-Gruppe lesen wir diesen Wert als IMA-Codierung über ODIS ein, bei Mercedes über XENTRY, bei BMW über ISTA. Unterbleibt dieser Schritt, arbeitet das Steuergerät mit dem alten Wert, die Mengenkorrektur driftet sofort wieder aus der Toleranz, und der Fehler kehrt umgehend zurück. Ein generischer Tester kann diese Codierung nicht durchführen – hier zahlt sich der Zugang zu den Original-Diagnosesystemen unmittelbar aus.
Unser Vorgehen bei KFZ Dietrich
KFZ Dietrich verfügt über XENTRY (Mercedes-Benz), ODIS (VW, Audi, Skoda, Seat) und ISTA (BMW, Mini) für die vollständige Common-Rail-Diagnose. Unser Vorgehen ist immer dasselbe – Befund vor Reparatur:
- Hersteller-Vollabfrage aller Steuergeräte inklusive Fehlerspeicher und Freeze-Frame-Daten
- Mengenabgleich als Live-Wert über XENTRY, ODIS oder ISTA, alle Zylinder gleichzeitig
- Rücklaufmengen-Test zur Bestätigung der inneren Leckage des verdächtigen Injektors
- Cluster-Analyse zur Trennung von Einzelinjektor und Systemfehlbild
- Schriftlicher Befund mit Messwerten, Sollwert-Einordnung und Handlungsempfehlung
- Gezielte Instandsetzung mit anschließender fachgerechter Codierung
So erhalten Sie eine nachvollziehbare Beweisführung statt einer teuren Tauschorgie auf Verdacht.
Die Hauptuntersuchung (HU) erfolgt durch unsere Partner TÜV Nord und Dekra, die Abgasuntersuchung (AU) durch uns über den Bundesinnungsverband des Kraftfahrzeughandwerks (BIV). Wir bieten für Unternehmer auch die DGUV-Prüfung an. Fehlerhafte Injektoren führen zu unplausiblen Abgaswerten und können das Nichtbestehen der AU zur Folge haben.
