- Das BSI (Body System Interface) ist das zentrale Gateway im PSA- und Stellantis-Bordnetz und verbindet alle Bussysteme.
- Nach einem Steuergerätetausch ist Telecoding über Diagbox erforderlich, damit das neue Modul zur Fahrzeugkonfiguration passt.
- Das BSI verwaltet Energieverteilung, Komfortfunktionen und die Kommunikation zwischen den Steuergeräten – ein Defekt zieht weite Kreise.
- Ohne Herstellersoftware lassen sich Konfiguration und Anlernvorgänge nicht durchführen; generische Tester reichen nicht aus.
- Eine saubere Codierung sichert die Funktion und damit den Werterhalt des Fahrzeugs.
Die Architektur des PSA-Bordnetzes
Fahrzeuge von Peugeot, Citroen und DS – und damit auch die verwandten Stellantis-Modelle – sind nach einem klaren Prinzip aufgebaut. Im Zentrum steht das BSI, das Body System Interface. Es ist mehr als ein einzelnes Steuergerät: Es ist die Schaltzentrale des gesamten Bordnetzes.
Das BSI übernimmt drei wesentliche Aufgaben. Erstens verwaltet es die Komfort- und Karosseriefunktionen: Zentralverriegelung, Beleuchtung, Scheibenwischer, Innenraumüberwachung und Wegfahrsperre. Zweitens steuert es die Energieverteilung im Fahrzeug, einschließlich des Lastmanagements und der Ruhestromabschaltung im Stillstand. Drittens – und das ist technisch am wichtigsten – arbeitet es als Gateway zwischen den verschiedenen Bussystemen.
Ein modernes PSA-Fahrzeug nutzt mehrere getrennte Netzwerke mit unterschiedlichen Geschwindigkeiten: einen schnellen CAN-Bus für Motor, Getriebe und Fahrwerk, einen langsameren Komfort-CAN sowie weitere Subnetze. Das BSI übersetzt und vermittelt die Botschaften zwischen diesen Netzen. Fällt es aus oder ist es fehlerhaft konfiguriert, äußert sich das in scheinbar unzusammenhängenden Störungen über das gesamte Fahrzeug hinweg.
Warum das BSI die Diagnose bestimmt
Gerade diese zentrale Rolle macht das BSI zum entscheidenden Punkt jeder Diagnose an einem PSA-Fahrzeug. Viele Fehlerbilder, die auf den ersten Blick einem einzelnen Verbraucher zugeordnet werden, haben ihre Ursache tatsächlich in der Kommunikation über das BSI oder in dessen Konfiguration.
Ein klassisches Beispiel ist die Wegfahrsperre. Sie ist eng mit dem BSI verknüpft – die Verbindung zwischen Schlüssel, BSI und Motorsteuergerät entscheidet darüber, ob der Motor startet. Wie eng diese Systeme verzahnt sind, zeigt sich auch beim Thema Wegfahrsperre mit Code2 und BSI. Ein nicht korrekt angelerntes BSI oder ein fehlender Datensatz führt zu einem Fahrzeug, das nicht anspringt – obwohl mechanisch alles in Ordnung ist.
Aus diesem Grund liest unsere Diagnose immer das gesamte Bordnetz aus, nicht nur den Motorbereich. Welche Werkzeuge wir dafür einsetzen und welchen Funktionsumfang die Herstellersoftware bietet, beschreiben wir im Beitrag zu Diagbox als Werkstatt-Tool für Stellantis.
Telecoding und Konfiguration nach Steuergerätetausch
Wird ein Steuergerät getauscht – etwa das BSI selbst, das Motorsteuergerät oder ein Komfortmodul – ist der mechanische beziehungsweise elektrische Einbau nur die halbe Arbeit. Ein neues Modul kommt mit einer generischen Werkskonfiguration und kennt weder die Ausstattung des konkreten Fahrzeugs noch dessen Partner-Steuergeräte.

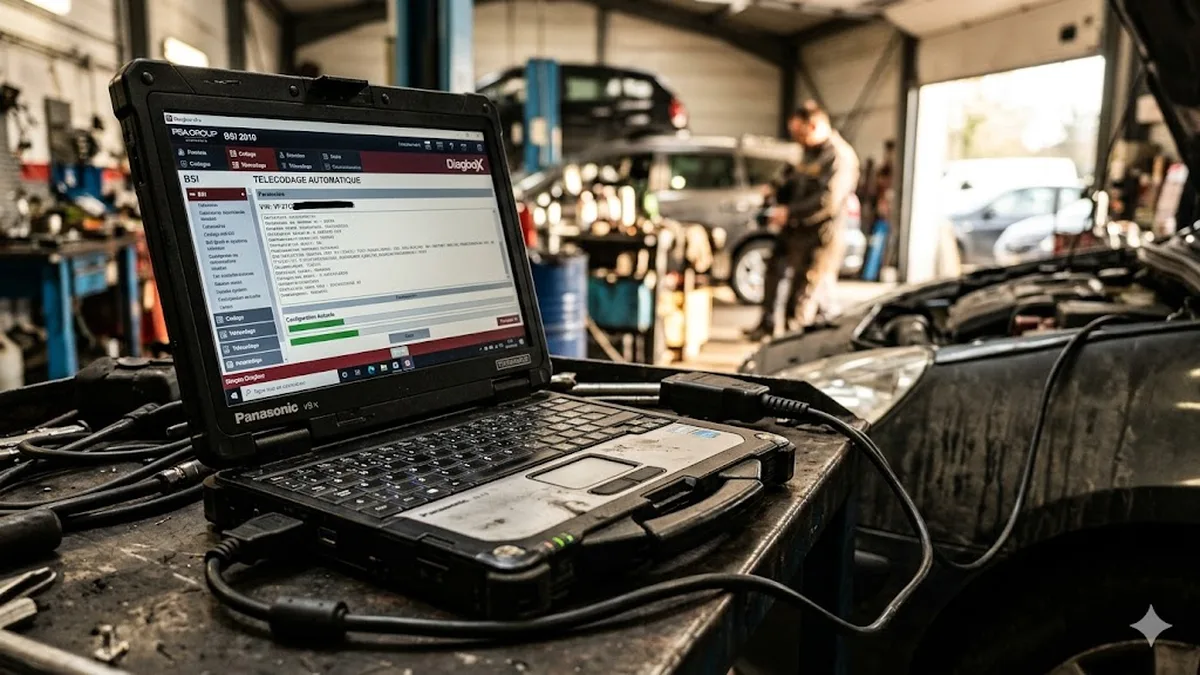

Hier setzt das Telecoding an. Über Diagbox werden die korrekten Konfigurationsdaten in das Steuergerät geschrieben: welche Ausstattungsvarianten vorhanden sind, welche Optionen aktiviert sein müssen und wie das Modul mit dem BSI zusammenspielt. Anschließend werden – je nach Bauteil – Anlernvorgänge durchgeführt, etwa für Schlüssel, Injektoren oder Sensoren.
Beim BSI kommt eine Besonderheit hinzu: Sein Datensatz ist eng mit dem Motorsteuergerät und der Wegfahrsperre verheiratet. Ein gebraucht verbautes BSI muss daher fachgerecht angepasst werden, sonst bleibt die Wegfahrsperre aktiv. Welche Schritte bei der Konfiguration eines neuen Moduls grundsätzlich ablaufen, erläutern wir im Beitrag Steuergerät-Codierung nach Tausch. Wir dokumentieren jeden dieser Vorgänge in einer nachvollziehbaren Codierhistorie.
Typische BSI-bedingte Fehlerbilder
Weil das BSI als Gateway und Energieverwalter eine so zentrale Rolle einnimmt, äußern sich Probleme an ihm selten eindeutig. In der Praxis begegnen uns immer wieder Fehlerbilder, die zunächst zu einem einzelnen Verbraucher zu gehören scheinen, ihre Wurzel aber im BSI oder in dessen Kommunikation haben.
Dazu zählen sporadisch arbeitende Komfortfunktionen wie eine Zentralverriegelung, die nicht zuverlässig schaltet, oder eine Innenbeleuchtung mit Eigenleben. Auch ein erhöhter Ruhestrom, der die Batterie über Nacht entlädt, geht häufig auf ein nicht korrekt in den Schlafmodus wechselndes Bordnetz zurück – ein klassischer Fall für die Suche am BSI und an den Bussystemen. Schließlich treten Kommunikationsfehler auf, bei denen mehrere Steuergeräte einen Verlust der Botschaften melden, weil das Gateway sie nicht mehr korrekt vermittelt. Statt die einzelnen Verbraucher nacheinander zu tauschen, lesen wir das gesamte Netzwerk aus und ordnen die Fehler ihrer tatsächlichen Quelle zu.
Für Techniker: Multiplex-Architektur und Gateway-Funktion des BSI
Das PSA-Bordnetz ist als Multiplex-System aufgebaut: Statt jeden Verbraucher einzeln zu verdrahten, kommunizieren die Steuergeräte über gemeinsame Bussysteme. Üblich sind ein schneller Antriebs-CAN (High-Speed) für Motor, Getriebe, ABS und ESP sowie ein langsamerer Komfort-Bus für Karosserie- und Komfortfunktionen; je nach Modell kommen LIN-Subnetze für einfache Aktoren und Sensoren hinzu. Das BSI sitzt als zentrales Gateway zwischen diesen Domänen und übersetzt Botschaften zwischen den unterschiedlichen Protokollen und Übertragungsraten.
Diese Architektur erklärt, warum ein BSI-Fehler so weitreichend wirkt: Verliert das Gateway die Verbindung zu einem Segment, melden alle dahinterliegenden Steuergeräte einen Kommunikationsabbruch. Über Diagbox lassen sich die Bus-Topologie, die einzelnen Knoten und ihre Botschaftszähler einsehen. So grenzen wir ein, ob die Störung am Gateway, an der Verkabelung eines Segments oder an einem einzelnen Steuergerät liegt – eine Differenzierung, die ein generischer OBD2-Tester über die genormte Schnittstelle nicht leisten kann.
Warum der Diagbox-Zugang nötig ist
Telecoding, Konfiguration und Anlernvorgänge lassen sich über die genormte OBD2-Schnittstelle nicht durchführen. Sie erfordern die internen Protokolle, die nur die Herstellersoftware kennt. Ein freier Tester kann zwar Fehlercodes anzeigen, aber er kann das BSI nicht neu konfigurieren oder ein getauschtes Modul anlernen.
Folgearbeiten, die bei PSA oft übersehen werden
Ein verbreiteter Irrtum besteht darin, eine Reparatur am PSA-Fahrzeug mit dem mechanischen Einbau für abgeschlossen zu halten. Tatsächlich verlangen viele Eingriffe eine elektronische Nacharbeit über das BSI. Wird etwa eine Batterie getauscht, erwartet das Energiemanagement die Anmeldung des neuen Speichers, damit die Lade- und Ruhestromstrategie korrekt arbeitet. Nach Arbeiten an Sensoren oder Aktoren sind teils Anlern- oder Kalibriervorgänge nötig, die ohne Herstellersoftware nicht ausgeführt werden können.
Bleiben diese Schritte aus, arbeitet das Fahrzeug zwar scheinbar, doch im Hintergrund bleiben Fehlereinträge bestehen oder Funktionen laufen außerhalb ihrer Vorgabe. Genau hier zeigt sich der Wert eines vollständigen Diagbox-Zugangs: Wir schließen jede Reparatur mit der erforderlichen elektronischen Folgearbeit ab und prüfen das Ergebnis im Fehlerspeicher gegen.
Für Sie als Halter bedeutet der Zugang zur Werksdiagnose, dass wir ein PSA- oder Stellantis-Fahrzeug vollständig und herstellertief bearbeiten – einschließlich aller elektronischen Folgearbeiten nach einer Reparatur. Damit erhält Ihr Fahrzeug seinen einwandfreien Zustand zurück, und die Substanz der Elektronik bleibt erhalten. Eine präzise, dokumentierte Codierung ist kein optionaler Zusatz, sondern die Voraussetzung dafür, dass das System dauerhaft fehlerfrei arbeitet.
