- Der Klima-Druckschalter beziehungsweise Drucksensor ist der Wächter des Kältekreislaufs: Er meldet dem Steuergerät den Druck.
- Bei Mercedes regelt das Signal die Kompressor-Freigabe und die Ansteuerung des Kühler-Lüfters.
- Driftet der Sensor, schaltet die Klima zu früh ab oder kuppelt gar nicht erst ein – obwohl der Kompressor intakt ist.
- Wir prüfen den Sensor über den Abgleich des XENTRY-Live-Werts mit dem realen Manometer-Wert am Service-Anschluss.
- Vor dem Sensor-Tausch klären wir, ob nicht in Wahrheit zu wenig Kältemittel im System ist.
Der Druckschalter als Wächter des Kreislaufs
In der Klimaanlage zirkuliert das Kältemittel unter Druck. Auf der Hochdruckseite herrschen nach dem Kompressor deutlich höhere Drücke als auf der Niederdruckseite. Damit das Steuergerät die Anlage sicher regeln kann, braucht es jederzeit einen verlässlichen Messwert für diesen Druck. Diese Aufgabe übernimmt der Druckschalter beziehungsweise – in modernen Fahrzeugen – der analoge Drucksensor.
Bei Mercedes-Benz-Modellen sitzt dieser Sensor in der Hochdruck-Leitung des Kältekreislaufs. Er liefert dem Steuergerät kontinuierlich den anliegenden Druck. Aus diesem einen Wert leitet das Steuergerät mehrere Entscheidungen ab.
Die Funktion im Regelkreis
Der Drucksensor steht im Zentrum eines kleinen, aber wichtigen Regelkreises. Drei Aufgaben hängen unmittelbar von seinem Signal ab:
- Kompressor-Freigabe: Nur wenn der Druck im erlaubten Fenster liegt, gibt das Steuergerät die Magnetkupplung beziehungsweise die Stelleinheit des Kompressors frei. Wie diese Freigabe die Kupplung schaltet, beschreiben wir im Beitrag zur Magnetkupplung am Calsonic-Kompressor.
- Schutz-Abschaltung: Wird der Druck zu hoch, schaltet das Steuergerät den Kompressor ab, um Leitungen und Bauteile zu schützen. Wird der Druck zu niedrig – etwa bei Kältemittel-Mangel – wird der Kompressor ebenfalls nicht eingekuppelt, um Mangelschmierung zu vermeiden.
- Lüfter-Ansteuerung: Steigt der Hochdruck beim Kühlen, fordert das Steuergerät über den Drucksensor-Wert eine höhere Drehzahl des Kühler-Lüfters an, damit der Kondensator das Kältemittel ausreichend abkühlt.
Der Drucksensor ist damit kein passives Bauteil, sondern die Informationsquelle, auf der die gesamte Regelung aufsetzt.
Symptome bei Wertedrift
Drucksensoren altern. Über die Jahre kann das gemeldete Signal vom realen Druck abweichen – der Sensor „driftet”. Weil das Steuergerät dem Sensor vertraut, regelt es dann auf einen falschen Wert. Die typischen Befunde aus unserer Werkstatt-Praxis:
Klima schaltet zu früh ab
Meldet der Sensor einen zu hohen Druck, obwohl real alles im Rahmen liegt, schaltet das Steuergerät den Kompressor in der Schutz-Funktion ab. Die Folge: Die Kühlung setzt nach kurzer Zeit aus, kommt wieder, setzt wieder aus. Der Kompressor selbst ist dabei vollkommen intakt.
Kompressor kuppelt gar nicht ein
Meldet der Sensor dauerhaft einen Druck außerhalb des Freigabe-Fensters, kuppelt der Kompressor erst gar nicht ein. Der Innenraum bleibt warm – ein Befund, der leicht mit einem Kompressor-Defekt verwechselt wird, obwohl die Ursache im Sensor liegt.
Kühler-Lüfter läuft auf Dauervollgas oder gar nicht
Auch eine auffällige Lüfter-Ansteuerung kann auf einen falschen Drucksensor-Wert zurückgehen, weil das Steuergerät die Lüfter-Drehzahl aus genau diesem Signal ableitet.
Die Prüfung: Abgleich statt Vermutung
Der entscheidende Punkt: Genau dieselben Symptome entstehen, wenn schlicht zu wenig Kältemittel im System ist. Ein zu niedriger realer Druck führt zu denselben Abschaltungen wie ein driftender Sensor. Wer hier den Sensor auf Verdacht tauscht, riskiert, das eigentliche Problem – eine Leckage – zu übersehen.
Deshalb arbeiten wir mit einer klaren Gegenmessung:

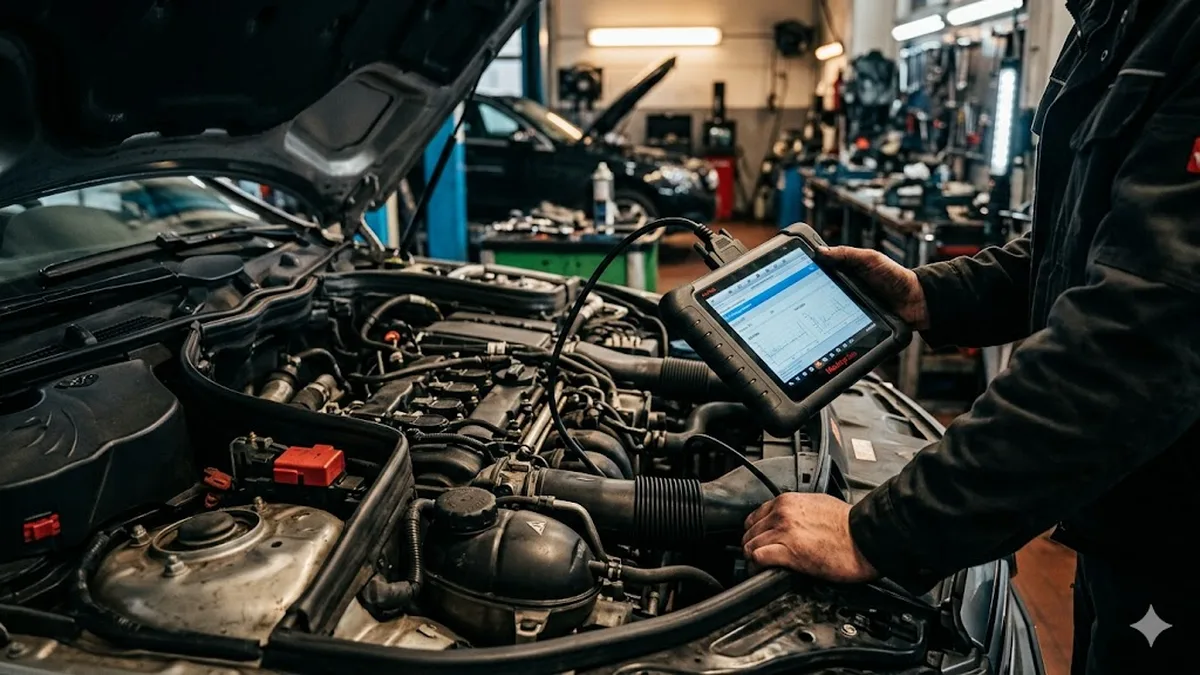

- XENTRY-Live-Wert auslesen: Wir lesen über die Mercedes-Hersteller-Diagnose XENTRY den vom Drucksensor gemeldeten Druck als Live-Wert aus.
- Manometer am Service-Anschluss: Parallel messen wir den realen Druck am Hochdruck- und Niederdruck-Service-Anschluss mit dem Manometer.
- Abgleich: Stimmen beide Werte überein, arbeitet der Sensor korrekt – die Ursache liegt dann woanders, etwa bei der Kältemittel-Menge. Weicht der elektronische Wert deutlich vom realen Manometer-Wert ab, ist der Sensor verstellt und wird getauscht.
Dieser Abgleich ist der Kern unserer Diagnose. Erst er trennt einen verstellten Sensor sauber von einem Kältemittel-Mangel.
Für Techniker: Schaltschwellen, Analogsignal und die drei Lüfterstufen
Ältere Systeme nutzten echte Druckschalter mit festen Schaltschwellen: ein Niederdruckschalter, der bei zu geringem Druck öffnet und den Kompressor sperrt, und ein Hochdruckschalter, der bei Überdruck abschaltet. Moderne Mercedes-Modelle arbeiten stattdessen mit einem analogen Drucksensor, der über den gesamten Bereich ein kontinuierliches Signal liefert – typischerweise eine druckproportionale Spannung. Genau dieser Wert ist es, den wir über XENTRY als Live-Datum auslesen.
Aus dem Analogsignal leitet das Steuergerät nicht nur die Freigabe ab, sondern auch die mehrstufige Lüfteransteuerung: Mit steigendem Hochdruck wird die Drehzahl des Kondensatorlüfters angehoben, um die Kondensationsleistung zu erhöhen. Driftet das Signal nach oben, fordert das System dauerhaft hohe Lüfterleistung an; driftet es nach unten, bleibt der Lüfter trotz Kühlbedarf zu langsam. Die Gegenmessung mit dem Manometer trennt sauber, ob der gemeldete Wert der Realität entspricht – erst diese Kennlinien-Plausibilisierung erlaubt eine belastbare Entscheidung über den Tausch.
Wenn der reale Druck zu niedrig ist
Zeigt die Gegenmessung, dass der Sensor korrekt arbeitet, der reale Druck aber zu niedrig ist, liegt der Fehler im Kältemittel-Haushalt. Dann führt der Weg zur Dichtheits- und Lecksuche, bevor neu befüllt wird. Die einzelnen Schritte beschreiben wir im Beitrag zum Klimakompressor und seiner Leckprüfung und ausführlich zur Vorgehensweise im Beitrag zur Klima-Lecksuche mit Formiergas.
Befund vor Bauteil – auch beim Sensor
Der Drucksensor ist ein typisches Beispiel dafür, warum eine reine Symptom-Behandlung in die Irre führt. „Die Klima schaltet ab” hat mindestens zwei plausible Ursachen – einen verstellten Sensor oder zu wenig Kältemittel. Nur die Gegenmessung von elektronischem und realem Druck liefert die Entscheidung. Wir dokumentieren beide Werte und besprechen das Ergebnis mit Ihnen, bevor ein Bauteil getauscht wird. So vermeiden wir, dass ein intakter Sensor erneuert wird, während eine undichte Stelle weiter Kältemittel verliert.
Über uns – KFZ Dietrich in Hardegsen-Gladebeck
KFZ Dietrich ist ein Meisterbetrieb in Hardegsen-Gladebeck (Südniedersachsen) mit Schwerpunkt auf Diagnose, Steuergeräte-Programmierung und Mercedes-Benz-Systeme. Mit offiziellem Zugang zu XENTRY lesen wir die Klima-Live-Werte Ihres Mercedes auf Hersteller-Niveau aus – und gleichen sie mit den realen Druck-Werten ab.
Die Hauptuntersuchung (HU) erfolgt durch unsere Partner TÜV Nord und Dekra, die Abgasuntersuchung (AU) durch uns über den Bundesinnungsverband des Kraftfahrzeughandwerks (BIV). Für Unternehmer bieten wir zusätzlich die DGUV-Prüfung an.
KFZ Dietrich Meckelstraße 8, 37181 Hardegsen Kontakt: Schriftliche Anfrage · WhatsApp Öffnungszeiten: Mo–Fr 07:30–16:30 Uhr
Sprechen Sie uns an – wir prüfen den Klima-Drucksensor Ihres Mercedes mit der Hersteller-Diagnose und liefern Ihnen einen belastbaren Befund.
Weiterführende Informationen:
Das könnte Sie auch interessieren
- Klimaanlage kühlt nur kurz: Kompressor taktet
- Klimakompressor defekt: Werkstatt-Befund & R1234yf-Service
- BMW F30 Klima-Kompressorkupplung – Symptome und Diagnose
Technische Quellen & Prüfmethodik
Alle Prüfwerte, Diagnoseabläufe und technischen Referenzen zu diesem Fachbeitrag (Diagnose des Kältemittel-Druck- und Temperatursensors (B12) sowie der Kompressoransteuerung an Mercedes-Benz Klimatisierungssystemen per XENTRY) haben wir in unserem verifizierten Quellen- und Methodik-Dossier (/quellen/druckschalter-klima-mercedes-werkstatt/) transparent für Sie dokumentiert.
Warum die rote EC- / A/C off-Lampe im Mercedes-Klimabedienteil dauerhaft leuchtet – und wie wir den Kältemittel-Drucksensor (B12) per XENTRY prüfen!
Ein Klassiker bei fast allen Mercedes-Benz Baureihen (C-Klasse W203 / W204 / W205, E-Klasse W210 / W211 / W212 / W213, A-/B-Klasse W169 / W245 / W176 / W246, Vito/V-Klasse W639 / W447, Sprinter W906, SLK/CLK/CLS/ML/GLC): Sie drücken im Sommer auf die Klimataste, doch die kleine rote Kontroll-LED in der Taste (EC = Economy bzw. A/C off) bleibt stur an oder blinkt dreimal und schaltet die Kühlung sofort wieder ab! Selbst wenn an einer Tankstelle gerade erst Kältemittel aufgefüllt wurde, läuft der Klimakompressor nicht an. In unserer Mercedes-Werkstatt in Hardegsen-Gladebeck lesen wir über XENTRY im Klimasteuergerät (KLA / THERMATIC / THERMOTRONIC) und im vorderen SAM-Modul (N10/1) sofort die wahren Istwerte des Kältemittel-Druck- und Temperatursensors (B12 / B12/2) unten am Kondensator aus:
XENTRY-Istwert am Drucksensor (B12) | Was technisch im Klimasystem vorliegt | Warum ein einfacher OBD-Tester hier scheitert & wie wir es lösen |
|---|---|---|
1. Sensor B12 meldet 0,0 bar (oder -1 bar / 45 bar Ersatzwert) – obwohl auf unseren Manometern 5,5 bar Ruhedruck anliegen! | Der elektronische Drucksensor unten am Klimakondensator ist innerlich defekt, ODER (sehr häufig beim W204 / W212 / W639 / W906!) einer der drei dünnen Drähte (5V-Referenz, Masse, LIN/Signalleitung) ist 5 cm hinter dem Stecker im feuchten Fahrtwind unter dem Kühler abkorrodiert! | Ein normaler OBD-Motorscanner kommt gar nicht in das Mercedes-Klimasteuergerät hinein! Wir prüfen die 5V-Versorgung am 3-poligen Stecker unter Last und tauschen bei Bedarf den Sensor B12 |
2. Ruhedruck liegt bei < 1,5 bis 2,0 bar (Kältemittelverlust durch Steinschlag im Kondensator) | Das System hat Kältemittel verloren. Wichtig bei Mercedes (z. B. W210 / W203 / W220): Sobald der Druck einmal unter 1,5 bar gefallen ist, setzt das Klimabedienteil ein hartes Sicherheits-Sperrbit im Fehlerspeicher! | Selbst wenn eine freie Werkstatt die Anlage jetzt wieder voll befüllt, bleibt die EC-Lampe so lange rot gesperrt, bis der Fehlercode im Mercedes-Klimasteuergerät per XENTRY explizit gelöscht wurde! |
3. Drucksensor meldet korrekte 6 bar, aber der Kompressorstrom (Regelventil Y2/1) bleibt bei 0 mA oder bricht ab | Moderne Mercedes-Klimakompressoren haben keine Magnetkupplung mehr, die „klack“ macht, sondern laufen permanent mit und werden über ein internes PWM-Proportionalregelventil (0 bis 850 mA) im Hub verstellt! | Wir steuern das Regelventil im Kompressor direkt per XENTRY-Stellgliedtest von 0 % auf 100 % an und messen die Stromaufnahme in Milliamperes – so unterscheiden wir in 3 Minuten zwischen defektem Regelventil, abgeschertem Überlast-Mitnehmer an der Riemenscheibe und defektem Kompressor! |
