- Die Frontkamera sitzt in einem Halter direkt hinter der Scheibe, meist am Innenspiegel.
- Beim Scheibentausch wird die Kamera ausgebaut, der Halter geprüft und neu montiert.
- Nach jedem Aus- und Einbau ist die Neukalibrierung mit Herstellersoftware Pflicht.
- Häufige Fehler: beschädigter Halter, verschmutzte Linse, falsche Klebenahthöhe, loser Stecker.
- Wir kalibrieren mit XENTRY, ODIS und ISTA und prüfen den Kamerasitz vor jedem Vorgang.

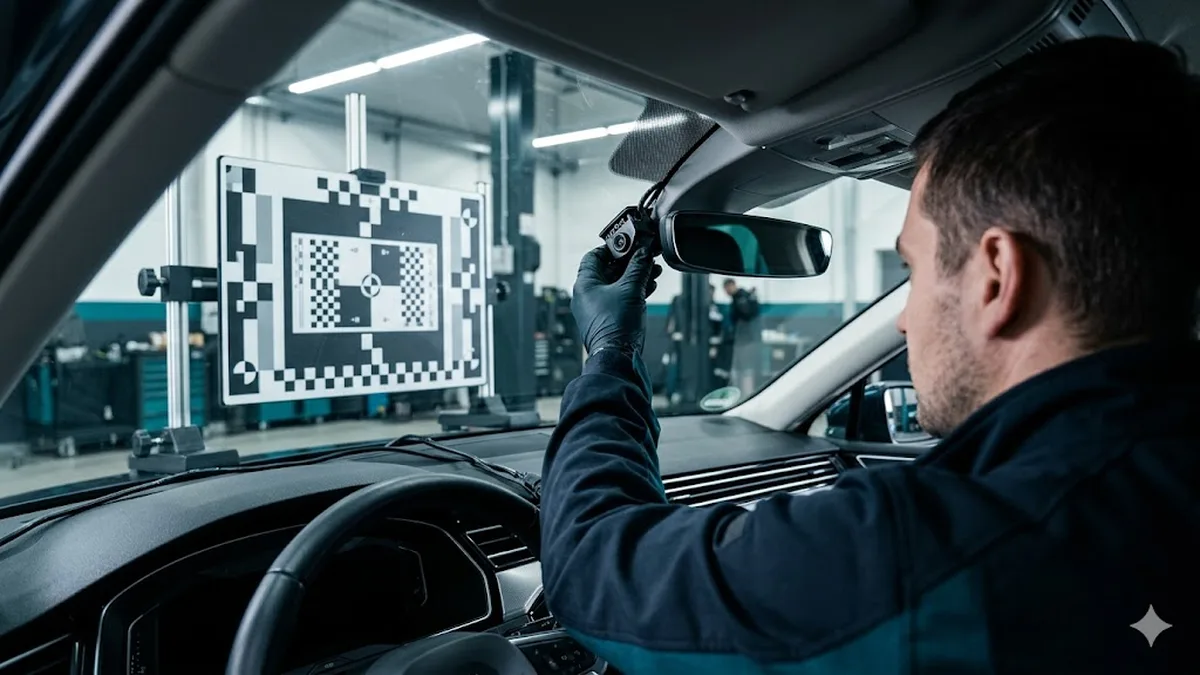

Wer hinter dem Innenspiegel seines Fahrzeugs ein kleines, verkleidetes Gehäuse entdeckt, hat die Frontkamera vor sich. Sie ist das wichtigste Sensorelement vieler Fahrerassistenzsysteme und sitzt aus gutem Grund genau dort: Von dieser Position aus blickt sie durch den vom Scheibenwischer gereinigten Bereich der Windschutzscheibe und hat freie Sicht auf Fahrbahn und Verkehrsraum. Beim Scheibentausch verlangt diese Kamera besondere Sorgfalt. Die Grundlagen der Kalibrierung erläutern wir im Beitrag zu den ADAS-Grundlagen.
Wie die Kamera am Innenspiegel montiert ist
Die Frontkamera ist nicht am Fahrzeugrahmen befestigt, sondern an einem Halter, der mit der Windschutzscheibe verbunden ist. Bei vielen Fahrzeugen ist dieser Halter fest mit der Scheibe verklebt oder formschlüssig eingebettet. Die Kamera selbst wird in den Halter eingeklipst oder verschraubt und über einen Stecker mit dem Bordnetz verbunden. Eine Verkleidung umschließt die Einheit und schirmt Streulicht ab.
Diese Bauweise hat eine wichtige Konsequenz: Die exakte Ausrichtung der Kamera hängt unmittelbar von der Lage der Scheibe und des Halters ab. Wird die Scheibe gewechselt, verändert sich die Kameralage – auch bei sorgfältigem Einbau.
Aus- und Einbau beim Scheibentausch
Vor dem Tausch der Windschutzscheibe wird die Kamera vom Halter getrennt und der Steckverbinder gelöst. Bei Fahrzeugen mit fest in die Scheibe integriertem Halter wird entweder der Halter auf die neue Scheibe übertragen oder die neue Scheibe bringt den Halter bereits mit. Dieser Schritt ist heikel: Ein beschädigter oder ungenau positionierter Halter erzeugt einen dauerhaften Versatz, den keine Kalibrierung mehr ausgleichen kann.
Nach dem Einsetzen der neuen Scheibe und dem Aushärten des Klebers wird die Kamera wieder montiert, der Stecker eingerastet und die Verkleidung geschlossen. Erst danach beginnt die Kalibrierung. Die Höhe der Kleberaupe ist dabei ein entscheidender Faktor – liegt sie außerhalb der vorgegebenen Toleranz, sitzt die Kamera unter einem falschen Winkel.
Warum die Neukalibrierung Pflicht ist
Jeder Aus- und Wiedereinbau verändert die Kameralage im Zehntel-Grad-Bereich. Fertigungstoleranzen zwischen zwei Scheiben, minimale Unterschiede in der Klebenaht und die neue thermische Ausdehnung summieren sich. Das Steuergerät erkennt nach dem Eingriff, dass die hinterlegte Kalibrierung nicht mehr gültig ist, und deaktiviert die betroffenen Systeme oder arbeitet mit falschen Referenzwerten weiter.
Die Neukalibrierung gleicht das Steuergerät wieder auf die tatsächliche Kameralage ab. Je nach Modell erfolgt das statisch mit Kalibriertafel, dynamisch über eine Referenzfahrt oder als Kombination. Welches Verfahren gilt, behandeln wir ausführlich im Beitrag Frontkamera statisch und dynamisch kalibrieren.
Die häufigsten Fehler
In der Praxis scheitern Kalibrierungen an der Kamera selten an der Software, sondern am mechanischen Sitz. Die typischen Fehlerquellen:
- Beschädigter oder verzogener Halter: Beim Übertragen von der alten auf die neue Scheibe kann der Halter verbiegen oder brechen. Ein Versatz ist die Folge.
- Klebenahthöhe außerhalb der Toleranz: Eine zu hohe oder zu niedrige Kleberaupe verändert den Kamerawinkel. Die vorgegebene Höhe muss eingehalten werden.
- Verschmutzte oder berührte Linse: Fingerabdrücke, Staub oder Klebereste auf der Optik stören die Bilderfassung. Die Linse darf nur fachgerecht gereinigt werden.
- Nicht eingerasteter Stecker: Eine lose Verbindung führt zu Aussetzern oder zum vollständigen Ausfall der Kamera.
- Falsche oder beschädigte Verkleidung: Sitzt die Abschirmung nicht korrekt, gelangt Streulicht zur Linse.
Wir prüfen diese Punkte systematisch, bevor die Kalibrierung startet. Stellt sich heraus, dass der Halter beschädigt ist oder die Klebenaht außerhalb der Toleranz liegt, weisen wir darauf hin und beheben die Ursache, statt das Symptom zu kaschieren.
Für Techniker: Warum kleine Winkelfehler große Wirkung haben
Die Frontkamera misst Winkel zu Fahrbahnmarkierungen, vorausfahrenden Fahrzeugen und Verkehrszeichen. Ihre Reichweite erstreckt sich über mehrere Dutzend Meter. Bei dieser Distanz wirkt sich bereits ein Lagefehler von Bruchteilen eines Grades als deutlicher Querversatz am Zielobjekt aus – aus einem kleinen Winkelfehler am Sensor wird über die Entfernung eine erhebliche seitliche Abweichung.
Genau aus diesem Grund hinterlegt das Steuergerät bei der Kalibrierung Korrekturwerte für Gier-, Nick- und Wankwinkel der Kamera relativ zur Fahrzeuglängsachse. Wird die Scheibe getauscht, verschieben sich diese Bezugswinkel, und die alten Korrekturwerte passen nicht mehr. Die statische Kalibrierung nutzt deshalb eine exakt ausgerichtete Tafel in definiertem Abstand und definierter Höhe; die dynamische Variante lernt die Bezugsebene über erkannte Fahrbahnmarkierungen während einer Referenzfahrt ein. Beide Verfahren scheitern, wenn der mechanische Sitz nicht stimmt, denn Software kann einen physischen Halterversatz nicht kompensieren.
Funktionsprüfung nach der Kalibrierung
Ist die Kalibrierung abgeschlossen, prüfen wir die betroffenen Systeme kontrolliert: Spurhalteassistent, Verkehrszeichenerkennung und – soweit kamerabasiert – die Notbremsung. Erst nach erfolgreicher Plausibilitätsprüfung gibt das Steuergerät die Systeme frei. Wie die kamerabasierte Notbremsung im Detail geprüft wird, erläutern wir im Beitrag zur Notbremsassistent-Kalibrierung. Abschließend erhalten Sie das Kalibrierprotokoll als Nachweis.
Welche Systeme von der Kamera abhängen
Die Frontkamera am Innenspiegel ist selten ein isolierter Sensor. In modernen Fahrzeugen liefert sie die Bilddaten gleich für mehrere Assistenzfunktionen. Dazu gehören typischerweise der Spurhalteassistent, der Spurverlassenswarner, die Verkehrszeichenerkennung, der Fernlichtassistent und – je nach Ausstattung – ein kamerabasierter oder kameragestützter Notbremsassistent. Bei Fahrzeugen mit kombinierter Sensorik arbeitet die Kamera mit dem Frontradar zusammen, etwa für die adaptive Geschwindigkeitsregelung.
Diese Vernetzung hat eine praktische Folge: Eine fehlerhafte oder fehlende Kalibrierung wirkt sich nicht nur auf eine, sondern auf mehrere Funktionen gleichzeitig aus. Genau deshalb prüfen wir nach jedem Eingriff den gesamten Funktionsverbund und nicht nur eine einzelne Anzeige. Die Grundlagen zur Zusammenarbeit von Kamera und Radar erläutern wir im Beitrag zur ADAS-Kalibrierung.
Voraussetzungen für eine gelingende Kalibrierung
Eine Kalibrierung gelingt nur unter definierten Bedingungen. Das Fahrzeug muss in Sollhöhe stehen, also mit korrektem Reifenfülldruck und ohne ungleichmäßige Beladung, da die Fahrzeuglage die Bezugsebene der Kamera mitbestimmt. Bei der statischen Kalibrierung benötigen wir ausreichend Platz, einen ebenen Boden und eine blendfreie, gleichmäßige Ausleuchtung. Bei der dynamischen Kalibrierung müssen Straßenverhältnisse, Geschwindigkeit und erkennbare Fahrbahnmarkierungen den Vorgaben entsprechen.
Wir kontrollieren diese Voraussetzungen vor dem Start, damit der Vorgang nicht mitten im Prozess abbricht. Ein abgebrochener Versuch kostet Zeit und liefert keinen verwertbaren Befund. Sorgfalt im Vorfeld ist deshalb keine Förmlichkeit, sondern die Bedingung für ein belastbares Ergebnis. Erst wenn alle Randbedingungen stimmen, startet die Kalibrierung mit der jeweils passenden Herstellersoftware.
