- Der Lenkwinkelsensor liefert den aktuellen Lenkradwinkel an ESP und Assistenzsysteme.
- Nach Achsarbeit, Lenkungsarbeit oder bei manchen Modellen nach Batterietausch fehlt der Nullpunkt.
- Ohne gültigen Nullpunkt arbeitet das ESP nicht plausibel, die Warnleuchte erscheint.
- Die Nullpunkt-Adaption erfolgt über das Diagnosesystem bei exakt geradeaus stehenden Rädern.
- Wir prüfen anschließend im Live-Datenstrom, ob der Sensor null Grad bei Geradeausstellung liefert.
Der Lenkwinkelsensor ist ein unscheinbares, aber zentrales Bauteil der Fahrdynamikregelung. Er meldet kontinuierlich, in welche Richtung und wie weit das Lenkrad eingeschlagen ist. Auf dieser Information bauen das elektronische Stabilitätsprogramm (ESP) und zahlreiche Assistenzsysteme auf. Wird der Bezugspunkt des Sensors gestört, fehlt diesen Systemen eine verlässliche Grundlage. Dieser Beitrag erklärt, wann eine Adaption erforderlich ist und wie wir sie durchführen.
Funktion des Lenkwinkelsensors
Der Lenkwinkelsensor sitzt in der Regel an der Lenksäule und erfasst sowohl den Winkel als auch die Drehrichtung und die Lenkgeschwindigkeit. Diese Daten gibt er über den Datenbus an das ESP-Steuergerät weiter. Das ESP vergleicht den vom Fahrer vorgegebenen Lenkwinkel mit der tatsächlichen Fahrzeugbewegung, die es über Drehraten- und Querbeschleunigungssensoren sowie die Raddrehzahlen erfasst.
Weicht die tatsächliche Bewegung vom gewünschten Kurs ab, greift das ESP gezielt durch Bremseingriffe an einzelnen Rädern ein. Damit dieser Vergleich funktioniert, muss das System wissen, welcher Sensorwert exakt der Geradeausstellung entspricht. Genau dieser Bezugspunkt ist der Nullpunkt. Vertiefende Informationen zum Zusammenspiel von Sensor und Regelung bietet unser Beitrag Lenkwinkelsensor und ESP in der Werkstatt.
Moderne Sensoren arbeiten überwiegend optisch oder magnetisch und liefern den absoluten Winkel über mehrere Lenkradumdrehungen hinweg, stets relativ zu einem gelernten Bezugspunkt. Das ESP-Steuergerät prüft permanent die Plausibilität: Es vergleicht den gemeldeten Lenkwinkel mit Gierrate, Querbeschleunigung und der Differenz der Raddrehzahlen. Stimmen diese Größen nicht zusammen, erkennt das Steuergerät den Widerspruch und legt einen Fehler ab.
Über das ESP hinaus nutzen weitere Steuergeräte denselben Winkelwert: Servolenkung, Spurhalteassistent, adaptive Kurvenlichtsysteme und teilautomatisierte Lenkfunktionen. Ein nicht adaptierter Nullpunkt wirkt sich daher nicht nur auf die Stabilitätsregelung aus, sondern kann eine ganze Kette von Komfort- und Sicherheitssystemen beeinträchtigen. Eine saubere Grundeinstellung ist somit Voraussetzung dafür, dass diese Systeme verlässlich arbeiten.
Warum der Nullpunkt verloren geht
Der Lenkwinkelsensor liefert einen relativen Winkel zu einem einmal gelernten Bezugspunkt. Verschiedene Arbeiten verändern diesen Bezug oder löschen die gelernte Information:
- Achsarbeiten und Achsvermessung: Wird die Spur eingestellt, ändert sich die Stellung der Räder bei geradeaus stehendem Lenkrad. Der zuvor gelernte Nullpunkt passt danach nicht mehr. Wie eng Fahrwerksarbeit und Sensoradaption zusammenhängen, zeigt unser Beitrag zur Achsvermessung mit ADAS-Adaption.
- Lenkungsarbeiten: Beim Tausch von Lenkgetriebe, Spurstangen oder dem Sensor selbst geht der Bezug verloren.
- Batterietausch: Bei manchen Modellen ist die Nullpunktinformation an die Spannungsversorgung gekoppelt und geht beim Abklemmen verloren. Welche Module sonst noch betroffen sein können, beschreibt unser Beitrag zur Adaption nach Batteriewechsel.
- Bremsen- und Fahrwerksarbeiten mit Sensorbeteiligung: In Verbindung mit weiteren Adaptionen, etwa der ABS- und ESP-Adaption nach Bremsenwechsel.
In allen Fällen gilt: Solange kein gültiger Nullpunkt vorliegt, erhält das ESP einen Winkelwert, der nicht zur tatsächlichen Geradeausstellung passt.
Symptome bei fehlender Adaption
Das typische Symptom ist eine aufleuchtende ESP-Warnleuchte, häufig kombiniert mit der ABS-Kontrollleuchte. Das Steuergerät erkennt, dass die Lenkwinkelinformation nicht plausibel ist, und deaktiviert die Regelfunktion vorsorglich. Ein Fahrzeug ohne aktives ESP fährt zwar, verliert aber eine wesentliche Sicherheitsfunktion.
Weitere mögliche Anzeichen sind Hinweise zu Assistenzsystemen, die auf den Lenkwinkel angewiesen sind, etwa Spurhalte- oder Abstandssysteme. Im Fehlerspeicher findet sich typischerweise ein Eintrag, der auf einen fehlenden oder unplausiblen Lenkwinkel-Nullpunkt hinweist. Die grundsätzliche Bedeutung dieser Regelung erläutert unser Beitrag zur ESP-Fahrdynamikregelung in der Werkstatt.
Ein weiteres, oft übersehenes Anzeichen ist ein bei Geradeausfahrt schief stehendes Lenkrad. Wurde nach einer Spureinstellung der Nullpunkt nicht neu gesetzt, kann der Sensor bei optisch gerader Radstellung einen Winkel ungleich null melden. Manche Fahrzeuge nutzen den Lenkwinkel zudem für die Mittenrückstellung der elektrischen Servolenkung; eine fehlende Adaption äußert sich dann in einem ungleichmäßigen Lenkgefühl oder einer leicht versetzten Rückstellung. Diese Befunde lassen sich nicht durch eine Sichtprüfung klären, sondern erst über das Auslesen der hinterlegten Werte und Fehlereinträge belastbar bewerten. Eine systematische Vorgehensweise bei Fehlern der Stabilitätsregelung beschreibt unser Beitrag zur ESP-Fehlerdiagnose in der Werkstatt.
Das Vorgehen bei der Nullpunkt-Adaption
Die Adaption ist kein mechanischer, sondern ein softwareseitiger Vorgang über das Diagnosesystem. Wir gehen dabei nach einem festen Ablauf vor:
- Voraussetzungen prüfen: Das Fahrzeug steht eben, die Räder werden exakt in Geradeausstellung gebracht. Bei vorausgegangener Achsvermessung ist die Spur korrekt eingestellt.
- Fehlerspeicher auslesen: Wir erfassen die hinterlegten Einträge und kontrollieren, ob neben dem Lenkwinkel weitere Adaptionen anstehen.

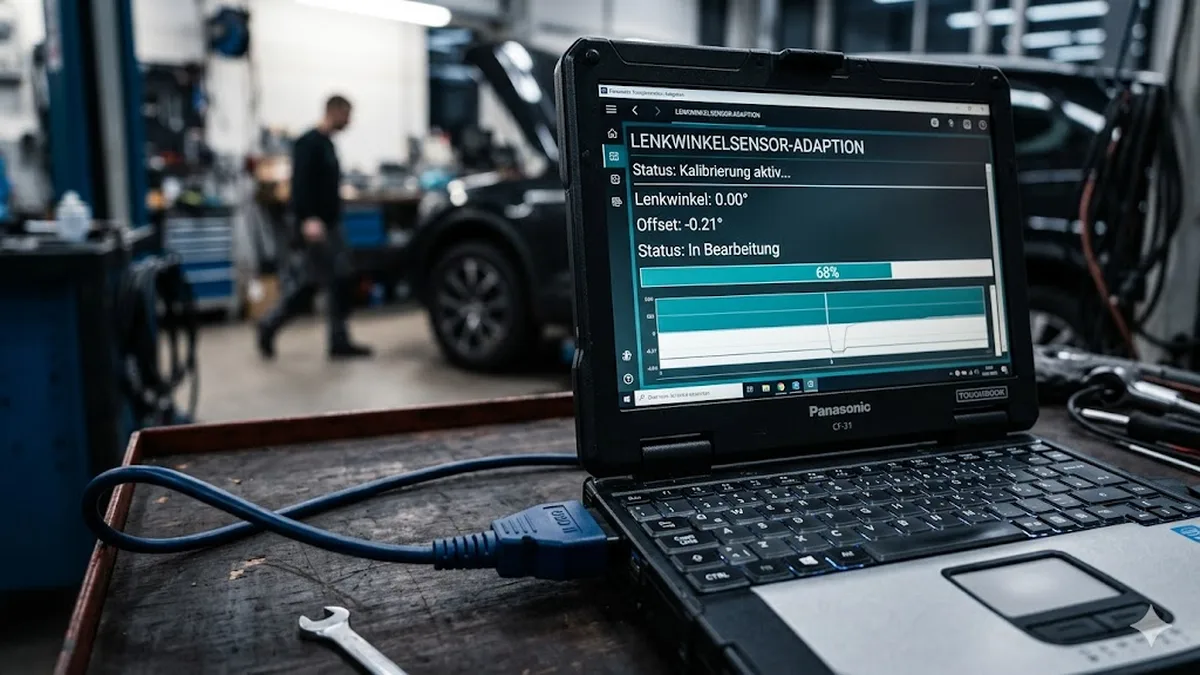

- Nullpunkt setzen: Über die geführte Funktion des Diagnosesystems lernt der Sensor die aktuelle Stellung als null Grad an.
- Live-Daten kontrollieren: Wir prüfen im Datenstrom, dass der Sensor bei Geradeausstellung null Grad und bei Einschlag plausible Werte liefert.
- Probefahrt und Endkontrolle: Eine kurze Fahrt bestätigt, dass die Warnleuchten erloschen sind und das ESP wieder regulär arbeitet.
Der konkrete Adaptionsweg unterscheidet sich je nach Hersteller und Modell, etwa zwischen XENTRY, ODIS und ISTA. Die markenübergreifende Kalibrierung ordnet unser Beitrag Lenkwinkelsensor kalibrieren in der Werkstatt ein.
Für Techniker: Plausibilitätsprüfung über Gierrate und Querbeschleunigung
Der Lenkwinkelsensor liefert seinen Wert nicht isoliert, sondern wird vom ESP-Steuergerät permanent gegen die übrigen Fahrdynamik-Größen plausibilisiert. Das Steuergerät bildet aus dem gemeldeten Lenkwinkel, der Fahrgeschwindigkeit und dem fahrzeugspezifischen Lenkübersetzungs- und Eigenlenkmodell eine erwartete Gierrate. Diese vergleicht es mit der real gemessenen Gierrate des Drehratensensors und der Querbeschleunigung. Überschreitet die Abweichung über eine definierte Zeit einen Schwellwert, wertet das System den Lenkwinkel als unplausibel und legt einen Fehler ab, statt fehlerhaft zu regeln.
Genau deshalb genügt es nicht, den Nullpunkt blind zu setzen. Im Live-Datenstrom kontrollieren wir, ob der Sensor bei nachweislich gerader Radstellung null Grad meldet und ob er über den vollen Lenkbereich symmetrisch nach links und rechts arbeitet. Ein versetzter Nullpunkt äußert sich in einem konstanten Offset, der bei Geradeausfahrt eine scheinbare Gierratenabweichung erzeugt – das Steuergerät würde dann unnötig eingreifen. Bei Fahrzeugen mit absolut messenden Sensoren ist nach dem Setzen zudem zu prüfen, dass der Mehrfachumdrehungs-Zähler korrekt initialisiert ist, da sonst nach mehreren Lenkradumdrehungen erneut ein Plausibilitätsfehler auftritt.
Zusammenhang mit der ADAS-Kalibrierung
Der Lenkwinkelsensor ist ein wichtiger Bezugspunkt für die Fahrerassistenzsysteme. Spurhalte- und Spurhaltekorrektur-Funktionen, Notbremsassistenten und teilautomatisierte Lenkeingriffe verarbeiten den Lenkwinkel zusammen mit den Daten von Frontkamera und Radarsensoren. Damit diese Systeme zur selben Einschätzung der Fahrsituation kommen, müssen ihre Bezugspunkte zueinander passen. Ein korrekt gesetzter Lenkwinkel-Nullpunkt ist daher die Grundlage, auf der die Kalibrierung der Sensorik aufbaut.
In der Praxis bedeutet das eine sinnvolle Reihenfolge: Zuerst wird die Spur eingestellt, anschließend der Lenkwinkelsensor adaptiert und erst danach die Kamera- und Radarsysteme kalibriert. Würde man die Reihenfolge umkehren, bezöge sich die ADAS-Kalibrierung auf eine geometrisch nicht korrekte Grundlage. Wie eng Fahrwerksgeometrie und Sensorabgleich zusammenhängen, erläutert unser Beitrag zur Achsvermessung und warum sie wichtig ist. Wir berücksichtigen diese Abhängigkeiten bei jedem Auftrag, der mehrere dieser Arbeiten umfasst, und dokumentieren die einzelnen Schritte nachvollziehbar.
Warum die Herstellerdiagnose entscheidend ist
Die Nullpunkt-Adaption ist mehr als ein einmaliger Tastendruck. Über die Herstellerdiagnose lesen wir den tatsächlichen Lernzustand des Sensors aus, prüfen die Plausibilität der gemeldeten Werte und können die Adaption mit dem Live-Datenstrom unmittelbar verifizieren. Diese Beweisführung ist mit allgemeinen Auslesegeräten oft nicht in dieser Tiefe möglich. Über unseren Zugang zu XENTRY, ODIS und ISTA führen wir die Grundeinstellung genau nach den Vorgaben des jeweiligen Herstellers durch. Das Ergebnis ist nicht eine erloschene Warnleuchte allein, sondern eine belegbar wiederhergestellte Funktion der Fahrdynamikregelung.
Wenn bei Ihrem Fahrzeug nach einer Achsvermessung, einer Lenkungsreparatur oder einem Batterietausch die ESP-Leuchte erscheint, ist die Lenkwinkelsensor-Adaption ein naheliegender und gut beherrschbarer Arbeitsschritt. Wir lesen den Zustand zuerst aus und stellen die Funktion über das Diagnosesystem fachgerecht wieder her, damit Ihre Fahrdynamikregelung den vollen Schutz bietet.
