ABS-Magnetventile: Ventilfehler fachgerecht eingrenzen

Ventilfehler im ABS-/ESP-Aggregat prüfen: Was ein C-Code aussagt, wie wir elektrische und hydraulische Befunde trennen und wann sich die Reparatur lohnt.

ABS-Magnetventile: Ventilfehler fachgerecht eingrenzen

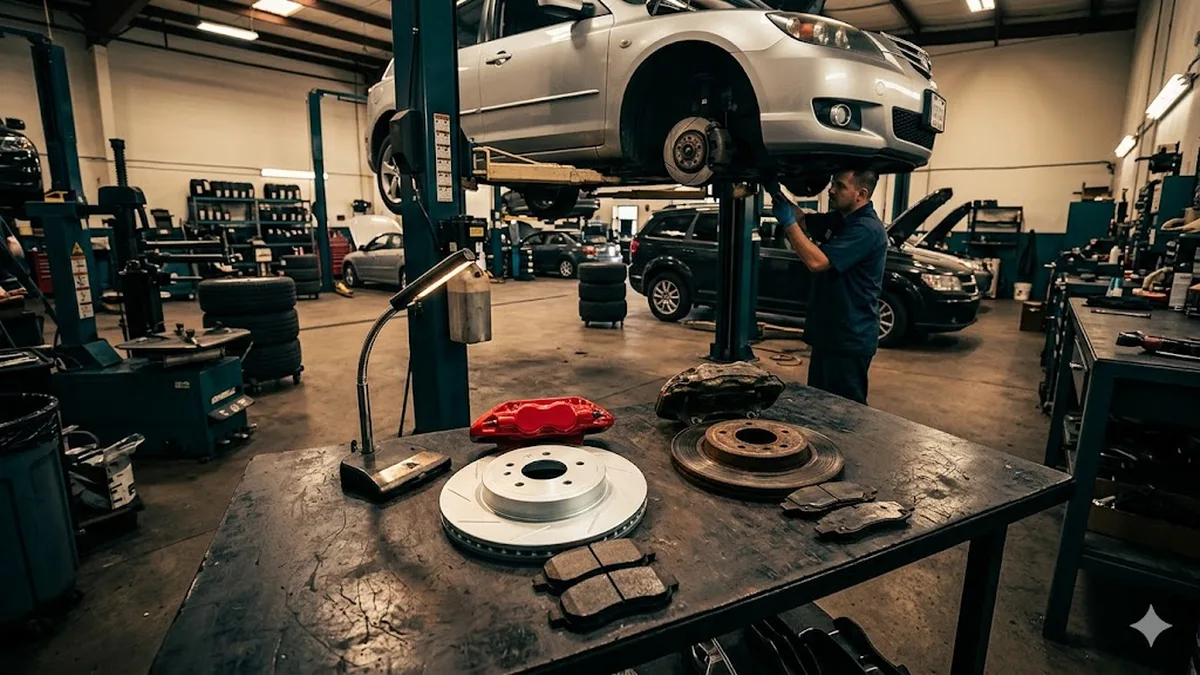

Illustration: mit KI-Werkzeugen erstellt · KI-Transparenz

Direkt zum Service: Bremsen bei KFZ Dietrich →

Ein Diagnoseeintrag zu einem ABS-Magnetventil ist noch kein Nachweis eines mechanisch klemmenden Ventils. Vor einer Reparatur müssen die Bedeutung des Eintrags, die elektrische Ansteuerung und die hydraulische Funktion im konkreten System eingeordnet werden. Auch ein hörbares Schaltgeräusch ersetzt diese Prüfung nicht.

Für Fahrzeughalter ist vor allem wichtig, dass der Befund die vorgeschlagene Maßnahme erklärt. Ein vollständiger Austausch braucht ebenso eine Begründung wie eine angebotene Instandsetzung.

Welche Aufgabe haben die Ventile im Aggregat?

Magnetventile gehören zur hydraulischen Steuerung von ABS-/ASR-Systemen. Bosch beschreibt ihren Einsatz beispielsweise in seiner technischen Veröffentlichung zur ABS5-/ASR5-Hydraulikeinheit. Das Prinzip verbindet eine elektrische Ansteuerung mit der Beeinflussung hydraulischer Wege.

Beim ESP kommt die übergeordnete Fahrdynamikregelung hinzu. Bosch erläutert, dass das System die tatsächliche Fahrzeugbewegung mit der gewünschten Richtung vergleicht und bei Bedarf einzelne Räder abbremst. Dafür müssen Sensorinformationen, Steuerung und Bremsbetätigung zusammenwirken.

Aus dieser Funktion allein lässt sich noch keine universelle Prüfanweisung für jedes Ventil ableiten. Bauform, Diagnosemöglichkeiten und zulässige Reparaturwege unterscheiden sich je nach Aggregat.

Was muss ein Ventilfehler-Befund unterscheiden?

Eine verständliche Diagnose trennt die gemeldete Störung von ihrer Ursache:

EbeneFrage zum Befund
FehlerbeschreibungWelches Ventil oder welcher Stromkreis wird im vollständigen Eintrag genannt?
Elektrische PrüfungWelche Messung oder Systemprüfung begründet den Verdacht auf die Ansteuerung?
Hydraulische FunktionWelche Prüfung zeigt die beanstandete Druck- oder Bremswirkung?
BauteilzuordnungBetrifft der bestätigte Defekt Elektronik, Hydraulikeinheit oder eine zugehörige Verbindung?
ReparaturentscheidungWelche geeignete Lösung ergibt sich daraus für diese Ausführung?

Nicht jedes Fahrzeug stellt den Druck an jeder Radbremse als einzelnen Diagnosewert bereit. Lassen Sie sich daher erklären, was tatsächlich gemessen wurde und was daraus abgeleitet wird. Eine Behauptung wie „Das Diagnosegerät zeigt den Zustand aller Ventile“ reicht ohne Bezug zum System nicht aus.

Stellgliedtest: Hilfsmittel zur Diagnose

Ein Stellgliedtest kann im vorgesehenen Prüfablauf eine definierte Ansteuerung auslösen. Welche Funktion verfügbar ist und welche Bedingungen erfüllt sein müssen, ergibt sich aus der Dokumentation zum Fahrzeug.

Das Ergebnis muss zum Prüfauftrag passen. Ein Geräusch zeigt für sich genommen weder die Dichtheit noch die korrekte Wirkung des gesamten Bremssystems. Umgekehrt darf eine ausbleibende Reaktion nicht ohne Prüfung ihrer Voraussetzungen als Beweis für ein mechanisches Klemmen gelten.

Wiederholtes Ansteuern und ein Bremsflüssigkeitswechsel sind deshalb keine allgemeine Reparaturzusage für ein festes Ventil. Eine kurzzeitig verschwundene Meldung oder veränderte Reaktion ist noch kein belastbarer Abschlussbefund. Arbeiten und Prüfungen an der Bremsanlage gehören in fachkundige Hände.

Reparaturlösung anhand der Bauteilausführung wählen

Bei einem bestätigten Defekt ist zu klären, welcher Teil ersetzt oder fachgerecht instand gesetzt werden kann. Ein konkretes Beispiel liefert ATE: Für bestimmte MK60-Anwendungen gibt es eine separate Hydraulikeinheit, die mit der vorhandenen Elektronik verbunden wird.

Diese Lösung zeigt, dass ein Hydraulikdefekt nicht zwangsläufig den Ersatz der gesamten Einheit einschließlich Elektronik bedeutet. Sie belegt jedoch weder die Reparierbarkeit jedes Ventils noch eine allgemeine Austauschmöglichkeit bei anderen Systemen.

Für das Angebot sollten Teilenummer, Ausführung und bestätigter Schaden zusammenpassen. Fragen Sie auch, welche Inbetriebnahme und Abschlussarbeiten enthalten sind. Unser Beitrag zum ABS-Steuergerätetausch und zur Codierung erläutert diesen Teil des Auftrags.

Was zur Abschlussprüfung gehört

Die ATE-Montageanleitung der betreffenden MK60-Hydraulikeinheit nennt nach dem Einbau das Entlüften sowie den Drucksensor-Abgleich nach Reparaturleitfaden. Nach Arbeiten an Hydraulik beziehungsweise ABS verlangt sie eine Prüfung auf Dichtheit, Funktion und Wirkung gemäß Fahrzeughersteller-Vorgaben.

Diese Anforderungen sind an den konkreten Eingriff gebunden. Daraus folgt keine Pflicht, nach jeder beliebigen elektrischen Prüfung die gesamte Bremsanlage zu entlüften. Entscheidend ist, dass die vorgesehenen Arbeiten zur tatsächlich ausgeführten Reparatur passen und ihr Ergebnis nachvollziehbar dokumentiert wird.

Warnleuchte und Weiterfahrt

Eine aktive ABS- oder ESP-Warnung erlaubt keine pauschale Zusicherung der verbleibenden Bremswirkung. Beachten Sie den Meldungstext und die Betriebsanleitung. Bei veränderter Bremswirkung oder einer Aufforderung zum Anhalten fahren Sie nicht weiter und organisieren Pannenhilfe.

Zur ersten Einordnung hilft unser Beitrag zur ABS-Warnleuchte. Stimmen Sie bei ungeklärtem Fahrzeugzustand vor einer Anfahrt ab, ob ein Transport erforderlich ist.

Befund bei KFZ Dietrich besprechen

Halten Sie Fahrzeugmodell, Baujahr, Warnmeldung und einen vorhandenen Diagnosebericht bereit. Unter WhatsApp erreichen Sie KFZ Dietrich in Hardegsen-Gladebeck zur Terminabstimmung.

Die technischen Grundlagen und das begrenzte MK60-Reparaturbeispiel sind in den Quellen zu ABS-Magnetventilen dokumentiert.

Elektrischer Treiberfehler oder klemmender Hydraulikkolben im Ventilblock?

Meldet das ABS-/ESP-Steuergerät (häufig Ate MK60, MK61, MK100 oder Bosch ESP 8.0 / 9.0) einen Magnetventilfehler – etwa am Einlass-, Auslass- oder Umschaltventil –, ist die Unterscheidung zwischen elektronischer Ansteuerung und hydraulischer Mechanik entscheidend für den Reparaturweg. Die Magnetspulen sitzen im Deckel des elektronischen Steuergeräts, während die Ventilanker im Aluminium-Hydraulikblock in der Bremsflüssigkeit laufen.

Prüfebene am ABS-AggregatElektrischer Befund (Steuergerät / Platine)Hydraulisch-mechanischer Befund (Ventilblock)
Fehlerspeicher-Charakteristik„Ventilrelais / Magnetventil Stromkreis fehlerhaft” oder „Unterbrechung / Kurzschluss nach Masse”„Druckaufbau unplausibel”, „Radsperre bleibt nach Bremsung bestehen” oder „Schieber klemmt”
Spannungs- & StromprüfungEndstufentransistor auf der Hybridplatine schaltet keinen Laststrom oder bricht unter Wärme abSpulenstrom und PWM-Tastverhältnis sind unauffällig, aber der Kolben bewegt sich verzögert
BremsflüssigkeitszustandUnabhängig vom Alter der Bremsflüssigkeit (oft durch Bonddrahtbruch oder kalte Lötstelle ausgelöst)Häufig Folge überalterter, wasserhaltiger DOT-4-Flüssigkeit mit Korrosionspartikeln im Sitzventil
Stellglieddiagnose am TesterTest bricht sofort mit elektrischer Fehlermeldung ab, kein Klacken am Aggregat hörbarVentil klackt hörbar, aber der Radbremszylinder baut den Druck nicht sauber auf oder ab
Wirtschaftlicher InstandsetzungswegElektronische Platineninstandsetzung am Steuergerät ohne Austausch des gesamten NeuaggregatsSpülung unter Stellgliedansteuerung oder Überholung der Hydraulikeinheit mit anschließender Entlüftung

Durch diese saubere Trennung verhindern wir, dass bei einem reinen Platinen- oder Relaisfehler unnötig der gesamte Hydraulikblock samt Leitungen erneuert wird.

Elektrische und hydraulische Prüfung der Magnetventile im ABS-/ESP-Hydraulikaggregat

In einem modernen ABS-/ESP-Hydraulikblock (z. B. Bosch ESP 8.0 / 9.0, ATE MK60 / MK61 / MK100 oder TRW) arbeiten je nach Ausbaustufe 8 bis 12 präzise Elektromagnetventile: je vier stromlos offene Einlassventile (EV), vier stromlos geschlossene Auslassventile (AV) sowie zwei Umschaltventile (USV) und zwei Hochdruckschaltventile (HSV) für den aktiven ESP-Bremseneingriff. Wenn das Steuergerät einen Fehlercode wie C1015, 01130, 5DF0/5DF1 oder „Magnetventilrelais / Ventilfehler im Hydraulikkreis” ablegt, grenzen wir die Ursache in Hardegsen-Gladebeck präzise ein:

Prüfschritt am ABS/ESP-SystemMessgröße & DiagnosemethodeTechnischer SollzustandTypische Fehlerursache in der Praxis
1. Laststromversorgung Magnetventil-Kreis (Kl. 30)Spannungsmessung direkt am kompakten ABS-Mehrfachstecker unter 21W/55W-PrüflastVolle Bordnetzspannung (12,2–14,4 V) ohne Einbruch unter LastGrünspan in der Hochstromsicherung auf dem Batterieträger oder Übergangswiderstand im Stecker setzt fälschlich „Ventilrelais defekt”
2. Geführte Stellglieddiagnose (XENTRY / ODIS / ISTA)Gezielte Einzelansteuerung jedes Einlass- und Auslassventils bei angehobenen RädernHörbares Takten des Ventils + sofortiges Halten bzw. Lösen des Bremsdrucks am jeweiligen RadzylinderEin einzelnes Ventil klemmt mechanisch durch gealterte, wasserhaltige Bremsflüssigkeit oder Korrosionspartikel
3. Interner Spulen- & Bonddraht-CheckAuswertung der internen Stromüberwachung des SteuergerätsPlausibler Spulenstrom ohne Unterbrechung oder MasseschlussGebrochene Aluminium-Bonddrähte oder kalte Lötstellen auf der Hybridplatine des ABS-Steuergeräts (thermischer Fehler)
4. Hydraulische Entlüftungs- & SpülroutineTestergestützte Entlüftung der Sekundärkreise mit elektrischem Bremsenentlüftungsgerät (2,0 bar)Fester Pedalweg, gleichmäßiger Druckaufbau an allen 4 BremssättelnLuftblasen in den Sekundärkammern nach Bremssatteltausch ohne Tester-Entlüftungsroutine

Instandsetzung des ABS-Steuergeräts statt vierstelligem Neuteil-Austausch

Liegt der Fehler nachweislich auf der elektronischen Steuerplatine oder an der Rückförderpumpen-Ansteuerung des ABS/ESP-Blocks, muss in den meisten Fällen kein fabrikneues Aggregat für 1.500 bis 2.800 Euro verbaut werden: Durch eine fachgerechte Instandsetzung der Steuereinheit bleibt die fahrzeugspezifische Codierung vollständig erhalten.

Häufig gestellte Fragen

Beweist ein ABS-Ventilfehler, dass das Ventil mechanisch klemmt?

Nein. Der vollständige Fehlertext und die zugehörige Prüfanweisung müssen klären, welcher Teil des Systems untersucht werden soll. Elektrische Ansteuerung, hydraulische Funktion und Diagnosewerte dürfen nicht gleichgesetzt werden.

Ist ein hörbares Klicken beim Stellgliedtest ein Reparaturnachweis?

Ein Geräusch allein belegt keine einwandfreie Bremsfunktion. Entscheidend sind die für das konkrete System vorgesehenen Prüfungen und deren Ergebnisse. Ein Stellgliedtest ist ein Diagnosewerkzeug und keine pauschale Reparaturmethode.

Lässt sich ein klemmendes ABS-Ventil durch wiederholtes Ansteuern reparieren?

Dafür lässt sich keine allgemeine Reparaturempfehlung geben. Eine vorübergehend veränderte Reaktion beweist keine dauerhafte Instandsetzung. Erforderlich sind ein belastbarer Befund, eine für das Bauteil geeignete Reparaturlösung und eine Abschlussprüfung.

Muss bei einem Hydraulikfehler auch die Elektronik ersetzt werden?

Das hängt von der Ausführung und dem Befund ab. ATE bietet für bestimmte MK60-Anwendungen eine separate Hydraulikeinheit an. Diese Ersatzteillösung gilt nicht für jedes Aggregat und ist keine Zusage, einzelne Magnetventile vor Ort instand setzen zu können.

Ist die Bremswirkung bei einer ABS-Störung immer erhalten?

Das lässt sich für ein Fahrzeug mit ungeklärter Störung nicht pauschal zusichern. Beachten Sie Warnmeldung und Betriebsanleitung. Bei veränderter Bremswirkung oder einer Aufforderung zum Anhalten fahren Sie nicht weiter und organisieren Pannenhilfe.
