- Klimaschläuche führen das Kältemittel zwischen Kompressor, Kondensator, Trockner und Verdampfer und stehen unter wechselnden Drücken und Temperaturen.
- Verschleiß zeigt sich als poröse Gummischicht, Scheuerstellen durch Vibration und undichte Bördel- oder O-Ring-Verbindungen.
- Das erste Symptom ist meist schleichend nachlassende Kühlleistung durch langsamen Kältemittelverlust.
- Eine professionelle Lecksuche mit Kontrastmittel oder Formiergas lokalisiert die Undichtigkeit, bevor unnötig Teile getauscht werden.
- Wir tauschen betroffene Schlauchbaugruppen, erneuern Dichtringe und befüllen die Anlage anschließend nach Herstellervorgabe.
Aufbau und Aufgabe der Schläuche
Die Klimaanlage ist ein geschlossener Kreislauf, in dem das Kältemittel ständig zwischen flüssigem und gasförmigem Zustand wechselt. Den Weg zwischen den Bauteilen legen feste Leitungen aus Aluminium und flexible Schläuche zurück. Die flexiblen Abschnitte sind notwendig, weil der Kompressor an einem schwingenden Motor oder, beim Elektrofahrzeug, an einem entkoppelten Aggregat sitzt und sich gegenüber der starren Karosserie bewegt.
Man unterscheidet die Saugseite und die Druckseite. Der Saugschlauch führt das Kältemittel nach dem Verdampfer mit niedrigem Druck und niedriger Temperatur zurück zum Kompressor. Der Druckschlauch transportiert das vom Kompressor verdichtete, heiße Gas mit hohem Druck zum Kondensator. Beide bestehen aus mehreren Lagen: einer innenliegenden, kältemittelbeständigen Gummischicht, einem Druckträger aus Gewebe oder Drahtgeflecht und einer äußeren Schutzschicht. An den Enden sitzen aufgepresste Anschlussstücke, die über Bördel- oder O-Ring-Verbindungen mit den Aluminiumleitungen verschraubt werden.
Typische Verschleißbilder
Über die Jahre altern die Gummilagen. Hitze von der Druckseite, Ozon und Witterung machen die äußere Schicht spröde und rissig. Im fortgeschrittenen Stadium wird das Material porös und lässt Kältemittel langsam durch die Wand diffundieren. Dieser Verlust ist mit bloßem Auge zunächst nicht sichtbar, summiert sich aber über Monate. Er ist einer der Gründe, wie oft die Klimaanlage überhaupt Kältemittel braucht – ein deutlich erhöhter Schwund grenzt den Schlauch dagegen als Leckstelle ein.

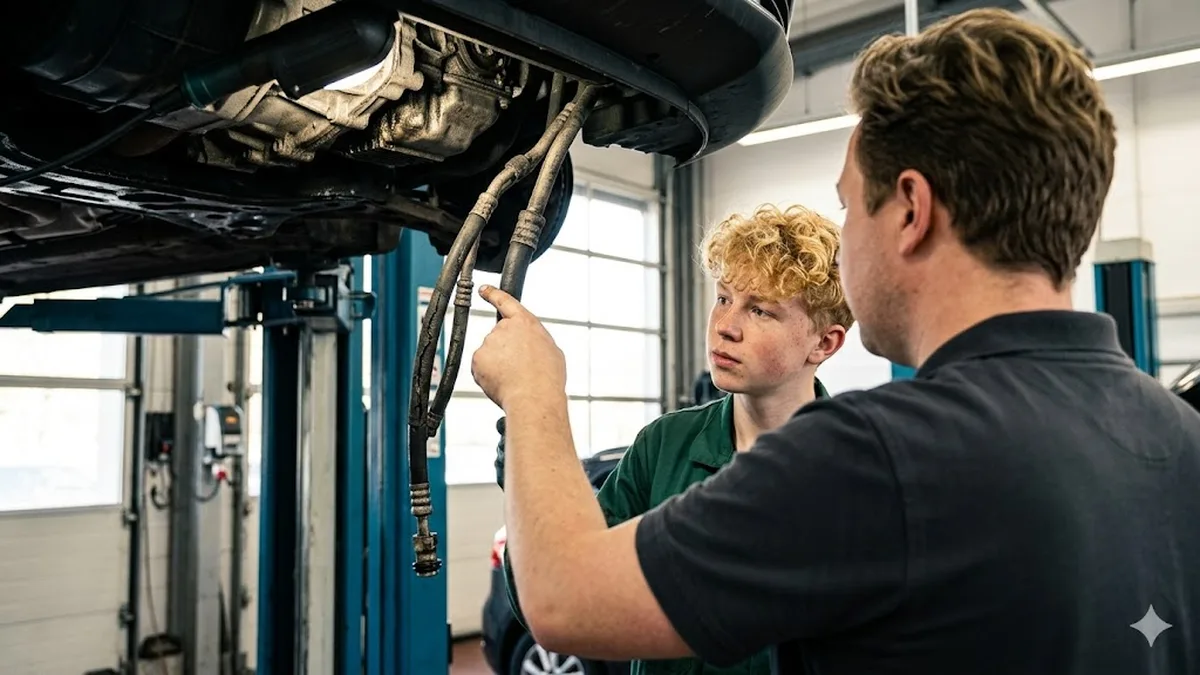

Ein zweites häufiges Schadensbild sind Scheuerstellen. Die Schlauchbewegung gegen Vibration ist normal, doch wenn eine Halteschelle fehlt oder gebrochen ist, reibt der Schlauch an einer Kante des Motorraums. An solchen Stellen wird die Außenschicht abgetragen, bis der Druckträger freiliegt und schließlich versagt. Die dritte und oft übersehene Ursache sind die Verbindungsstellen selbst. Ein gealterter O-Ring verliert seine Elastizität, eine Bördelverbindung kann sich durch Temperaturwechsel minimal setzen. Schon ein winziger Spalt genügt für einen messbaren Kältemittelverlust. Verwandte Schadensbilder am benachbarten Bauteil beschreiben wir im Beitrag zum Klima-Trockner und seinem Sintermaterial.
Symptome im Alltag
Das mit Abstand häufigste Symptom ist eine über Wochen nachlassende Kühlleistung. Die Anlage kühlt im Frühjahr noch kräftig, im Hochsommer dann spürbar schwächer, weil die Kältemittelmenge unter den notwendigen Wert gefallen ist. Fällt die Menge weit genug, schaltet der Druckschalter den Kompressor aus Schutzgründen ganz ab, und es kommt gar keine Kühlung mehr an. Eine systematische Eingrenzung der möglichen Ursachen finden Sie im Beitrag Klimaanlage kühlt nicht: Ursachen.
Begleitend zeigen sich oft ölige, dunkle Spuren an den Verschraubungen. Das im Kältemittel gelöste Schmieröl tritt an der undichten Stelle mit aus und bindet Staub. Diese Spur ist ein wertvoller Hinweis, ersetzt aber keine systematische Lecksuche, weil Ölreste auch von einer früheren Reparatur stammen können.
Lecksuche statt Teiletausch auf Verdacht
Bevor ein Schlauch getauscht wird, lokalisieren wir die undichte Stelle eindeutig. Im ersten Schritt steht der Klimaservice: Das Gerät entnimmt das vorhandene Kältemittel, wiegt es und meldet, wie viel gegenüber der Sollmenge fehlt. Daraus lässt sich bereits abschätzen, ob es sich um ein kleines, schleichendes Leck oder einen größeren Defekt handelt.
Zur genauen Ortung dient eine UV-Kontrastmittel-Methode oder eine Formiergas-Prüfung. Beim Kontrastmittel wird ein fluoreszierender Zusatz eingebracht, der unter UV-Licht an der Austrittsstelle leuchtet. Bei der Formiergas-Prüfung wird der Kreislauf mit einem Stickstoff-Wasserstoff-Gemisch befüllt und mit einem Gasspürgerät abgesucht. Beide Verfahren erläutern wir im Detail im Beitrag zur Klima-Lecksuche mit Formiergas. So stellen wir sicher, dass nur das tatsächlich defekte Bauteil ersetzt wird und nicht auf Verdacht getauscht wird.
Für Techniker: Warum Schläuche das Kältemittel durch die Wand verlieren
Der Kältemittelverlust eines optisch intakten Schlauchs entsteht durch Permeation. Die Kältemittelmoleküle diffundieren über die Zeit durch die Gummiinnenschicht, wenn deren Sperrwirkung mit der Alterung nachlässt. Moderne Schläuche besitzen daher eine zusätzliche Barriereschicht, etwa aus Polyamid, die diesen Effekt minimiert. Ältere oder qualitativ einfache Schläuche ohne diese Sperrlage verlieren spürbar mehr.
Verschärft wird das durch den Wechsel des Kältemittels: R1234yf hat ein kleineres Molekül und eine geringere Verträglichkeit mit manchen älteren Dichtungswerkstoffen als das frühere R134a. An umgerüsteten oder grenzwertigen Anlagen kann ein Schlauch, der mit R134a noch dicht war, mit R1234yf an der Permeationsgrenze liegen. Bei der Befüllung achten wir deshalb auf die korrekte Kältemittelsorte und das passende, freigegebene PAG- oder POE-Öl für den jeweiligen Kompressor.
Folgen einer schleichenden Undichtigkeit
Ein langsam undichter Schlauch ist nicht nur ein Komfortproblem. Sinkt die Kältemittelmenge, sinkt zugleich die Menge des im Kältemittel gelösten Schmieröls, das den Kompressor versorgt. Läuft der Kompressor über längere Zeit mit zu geringer Füllung, leidet seine Schmierung. Im Extremfall entsteht ein Lagerschaden, der eine deutlich aufwendigere Instandsetzung nach sich zieht als der ursprüngliche Schlauchtausch.
Aus diesem Grund raten wir davon ab, einen spürbaren Kühlverlust über eine ganze Saison zu ignorieren oder die Anlage wiederholt nur nachfüllen zu lassen, ohne die Ursache zu beheben. Jede Nachfüllung ohne Lecksuche verlängert lediglich den Zeitraum, in dem der Kompressor mit grenzwertiger Schmierung arbeitet. Die saubere Lösung ist immer: Leck finden, Ursache beheben, korrekt befüllen.
Fachgerechter Tausch und Werterhalt
Steht der Befund fest, tauschen wir die betroffene Schlauchbaugruppe komplett. Ein poröser oder durchgescheuerter Schlauch wird nicht geflickt, weil eine Reparatur dem Betriebsdruck nicht standhält. Bei Undichtigkeiten an Verbindungsstellen genügt häufig der Tausch des O-Rings, sofern Bördel und Dichtfläche unbeschädigt sind. Jeder neue O-Ring wird mit dem passenden Kältemittelöl benetzt, damit er beim Anziehen nicht beschädigt wird, und die Verschraubung mit dem vorgeschriebenen Drehmoment angezogen.
Nach dem Tausch wird die Anlage evakuiert, auf Dichtheit geprüft und nach Herstellervorgabe mit der exakten Kältemittelmenge und dem passenden Öl befüllt. Diese Sorgfalt zahlt sich aus: Eine dichte, korrekt gefüllte Anlage arbeitet effizient, schont den Kompressor und erhält den Wert Ihres Fahrzeugs. Den vollständigen Ablauf eines Klimaservice beschreiben wir im Beitrag Klimaservice: Ablauf und Kosten.
Bei der Befüllung kontrollieren wir abschließend die Leistung der Anlage anhand der Ausblastemperatur und der Hoch- und Niederdruckwerte. Diese Messung bestätigt, dass das Leck tatsächlich behoben ist und die Anlage wieder ihre volle Kühlleistung erreicht. Sie erhalten von uns einen klaren Befund darüber, welche Ursache vorlag, welche Bauteile getauscht wurden und mit welcher Menge die Anlage befüllt ist. So bleibt der Eingriff nachvollziehbar dokumentiert, was bei einer späteren Wartung oder beim Werterhalt Ihres Fahrzeugs von Vorteil ist. Eine sauber instandgesetzte Klimaanlage ist kein Luxus, sondern ein Beitrag zur Betriebssicherheit, gerade an heißen Tagen mit langen Fahrten.
