Hauptrelais tauschen: Werkstatt oder selbst? Eine Einordnung

Ein Hauptrelais ist ein kleines, unscheinbares Bauteil – und zugleich einer der zentralen Schaltpunkte im Bordnetz. Es entscheidet darüber, ob nach dem Drehen des Zündschlüssels Spannung an Motorsteuergerät, Einspritzventilen, Zündspulen und Kraftstoffpumpe anliegt. Wenn dieser Schaltpunkt versagt, äußert sich das selten als sauberer Totalausfall. Häufiger sind es sporadische, schwer greifbare Symptome, die genau jene Fehler erzeugen, an denen unkundige Fehlersuche scheitert.

Was das Hauptrelais im Bordnetz leistet

Das Steuergerät selbst zieht nur wenige Milliampere. Die eigentlichen Verbraucher – Einspritzventile, Zündanlage, Kraftstoffpumpe, Lüfter, Pumpen der Abgasnachbehandlung – benötigen erhebliche Ströme. Das Hauptrelais trennt diese Lastpfade von der empfindlichen Logik: Ein kleiner Steuerstrom durch die Relais-Spule schaltet einen kräftigen Lastkontakt, der die geschaltete Versorgung (Klemme 87) bereitstellt.

Damit ist das Relais die Schnittstelle zwischen Steuerlogik und Leistungselektronik. Es übernimmt zusätzlich die Nachlauf-Logik: Nach Zündung-AUS bleibt es kurz angezogen, damit Lüfter auslaufen, Pumpen leerlaufen und das Steuergerät seine Werte speichern kann. Genau diese Doppelfunktion macht einen Defekt so vielgestaltig.

Klemme 30, 87 und der Pfad durch das Relais

Wer ein Hauptrelais sicher beurteilen will, muss die Anschlussklemmen kennen. Die dauerstromführende Versorgung liegt an Klemme 30 an – direkt von der Batterie, unabhängig von der Zündung. Zieht die Spule an, schließt der Lastkontakt und legt die Spannung von Klemme 30 auf Klemme 87 durch, an der die Verbraucher hängen.

Diese Systematik folgt der Klemmenbezeichnung nach DIN 72552 und beschleunigt die Fehlersuche, weil jeder Messpunkt einem Signal zugeordnet ist. Die Grundlagen erläutern wir im Beitrag zu Klemme 30, 15 und 87 im Bordnetz. Entscheidend: An Klemme 30 muss die volle Bordspannung anliegen und bei angezogenem Relais nahezu verlustfrei an Klemme 87 ankommen. Bricht sie unter Last ein, liegt der Fehler im Schaltkontakt.

Typische Symptome eines defekten Hauptrelais

Sporadische Startaussetzer. Die Batterie ist voll, das Anlassgeräusch klingt normal, doch der Motor springt nicht an – beim zweiten oder dritten Versuch dann doch. Ursache ist meist ein verbrannter Schaltkontakt mit erhöhtem Übergangswiderstand, der die Lastspannung unter den nötigen Schwellwert drückt.

Spannungsabriss während der Fahrt. Der Motor stottert oder geht kurz aus, fängt sich aber wieder. Hier öffnet der Kontakt unter Vibration oder thermischer Ausdehnung kurzzeitig. Diese intermittierenden Aussetzer sind für die Diagnose besonders anspruchsvoll, weil sie sich im Stand selten reproduzieren lassen.

Hörbares Klackern oder ausbleibendes Schaltgeräusch. Bleibt das charakteristische Klacken beim Einschalten der Zündung aus oder wiederholt es sich rhythmisch, ist die Spulenansteuerung verdächtig.

Bordnetz schläft nicht ein. Hängt das Relais im angezogenen Zustand fest, bleiben Verbraucher unter Spannung. Das führt zu erhöhtem Ruhestrom und einer leeren Batterie nach Standzeit. Die saubere Eingrenzung dieses Falls beschreiben wir in der Ruhestrom-Methodik unserer Werkstatt.

Warum die Ursache nicht immer das Relais ist

Der häufigste Denkfehler: Ein Symptom, das auf das Hauptrelais hindeutet, wird mit einem neuen Relais beantwortet. Manchmal verschwindet der Fehler – und kehrt Wochen später zurück, weil die eigentliche Ursache anderswo liegt.

In der Praxis kommen drei Befundklassen in Frage:

1. Der Schaltkontakt selbst. Verbrannte oder oxidierte Kontaktflächen erhöhen den Übergangswiderstand. Eine Messung zeigt, ob der Wert deutlich über dem Neuzustand liegt.
2. Die Wickelschutzdiode der Spule. Sie altert über Jahre und kann driften, sodass das Relais nicht mehr sauber anzieht oder abfällt.
3. Die Ansteuerung aus dem Steuergerät. Schaltet die ECU-Endstufe das Relais nicht mehr korrekt, ist das Relais unschuldig. Hier hilft nur, den Steuerpfad bis zur Endstufe zu verfolgen. Welcher Fehlercode dabei entsteht, beleuchten wir am Beispiel der VAG-Hauptrelais-Probleme auf der VW-Diagnose-Seite.

Erst die Trennung dieser drei Pfade durch Messung sagt verlässlich, ob ein Tausch überhaupt das richtige Mittel ist.

Warum nicht jedes Relais identisch ist

Zwei Relais können äußerlich gleich aussehen und dennoch elektrisch verschieden sein. Der häufigste Unterschied sitzt in der Spule: Viele Relais besitzen parallel zur Wicklung eine Freilaufdiode, auch Wickelschutzdiode genannt. Sie baut die Induktionsspannung beim Abschalten ab und schützt die Endstufe im Steuergerät. Andere Ausführungen nutzen einen Widerstand, wieder andere arbeiten ohne Schutzelement.

Eine Diode ist polaritätsabhängig: Bei vertauschter Ansteuerung zieht das Relais nicht an oder legt einen Kurzschluss an. Deshalb gilt: Ein Hauptrelais wird nach Teilenummer ersetzt, nicht nach Aussehen. Wie die Schutzbeschaltung arbeitet und woran sich ein Defekt erkennen lässt, behandeln wir im Beitrag zur Schutzdiode am Relais.

Ebenso wichtig ist die Abgrenzung zwischen Relais, Zündschloss und Steuergerät. Bleibt nach dem Zündungsdrehen die Versorgung aus, kann das Relais defekt sein – ebenso aber das Zündschloss oder die ansteuernde Endstufe. Eine saubere Trennung gelingt nur, indem man das Steuersignal an der Spule prüft, bevor man den Lastpfad bewertet.

Werkstatt oder selbst – die ehrliche Abwägung

Wann der Selbsttausch sinnvoll sein kann. Sitzt das Relais in einem frei zugänglichen Stecksockel, ist es eindeutig identifiziert und der Befund gesichert, ist der mechanische Austausch überschaubar. Voraussetzung bleibt, dass die Ursache zweifelsfrei das Relais ist und nicht ein dahinterliegender Schaltungsfehler.

Wann die Werkstatt der bessere Weg ist. Heikel wird es in mehreren Konstellationen: wenn mehrere identisch aussehende Relais im Kasten sitzen, wenn das Relais baulich in ein Steuergerät integriert ist, wenn der Fehler sporadisch und nicht reproduzierbar auftritt oder wenn ein gespeicherter Fehlercode auf die Ansteuerung statt auf das Relais zeigt. In diesen Fällen ersetzt ein Austausch ohne Messung schlimmstenfalls ein intaktes Bauteil und lässt die Ursache bestehen.

Unser Ansatz beginnt deshalb immer mit dem Befund, nicht mit dem Ersatzteil: Übergangswiderstand am Lastkontakt, Spulenwiderstand, Spannung an Klemme 30 und 87, Kontrolle der Steueransteuerung über das jeweilige Herstellersystem. Erst wenn das Messprotokoll eindeutig ist, folgt der Eingriff.

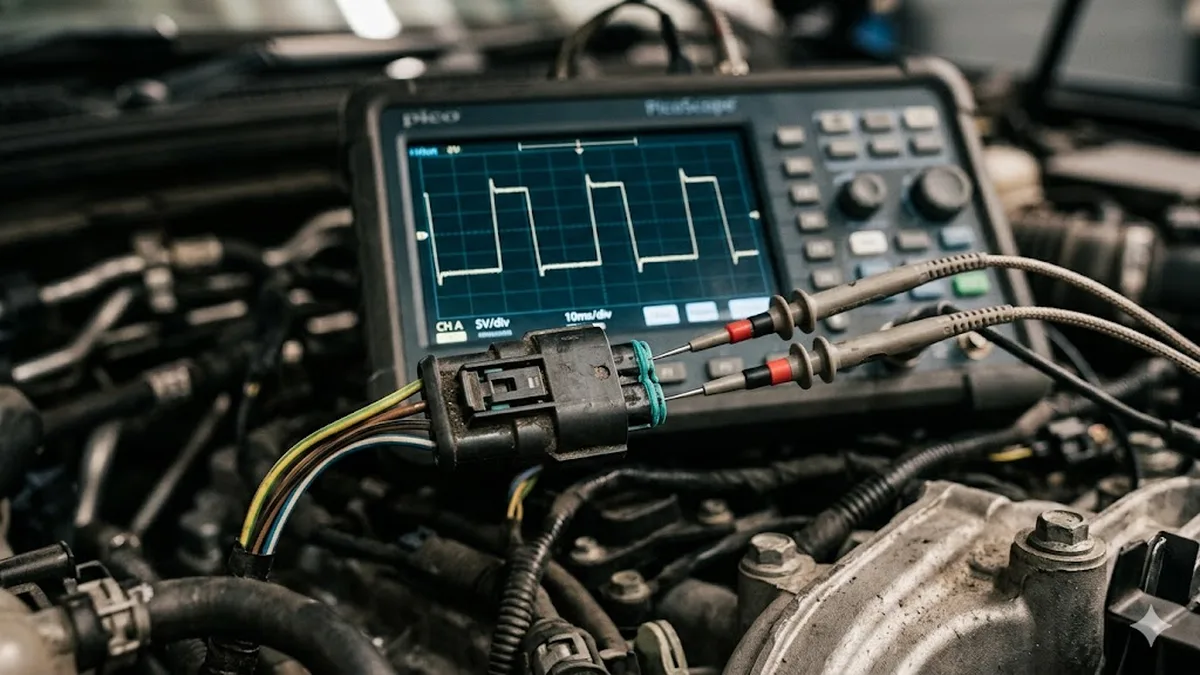

Diagnose statt Tausch im Blindflug

Ein gespeicherter Fehlercode benennt selten die Wurzel – er beschreibt ein Symptom. Über XENTRY (Mercedes), ODIS (VW-Konzern) und ISTA (BMW) lesen wir die Live-Werte des Versorgungspfads aus: Schaltzustand, Nachlauf-Zeit und die Rückmeldung der Lastspannung. Parallel messen wir physikalisch am Sockel. Diese Kombination aus Herstellerdiagnose und manueller Messtechnik grenzt den Fehler systematisch ein und verhindert, dass Geld in Bauteile fließt, die nie defekt waren.

Viele Steuergeräte überwachen die Lastspannung an Klemme 87 über eine Sense-Leitung und melden eine Abweichung als Fehlercode. Der Eintrag besagt nur, dass die Rückmeldung ausblieb – ob Relais, Steckverbindung oder Eingangsbeschaltung verantwortlich ist, bleibt offen. Wie ein solcher Befund aufgelöst wird, zeigen wir am Beispiel des Fehlercodes P0688 zum Hauptrelais-Stromkreis. Erst Code, Live-Wert und Messung liefern eine belastbare Aussage.

Das Ziel ist Instandsetzung mit Augenmaß: Ein verbranntes Relais wird ersetzt, eine korrodierte Steckverbindung gereinigt und gesichert, ein defekter Steuerpfad gezielt repariert. Was intakt ist, bleibt im Fahrzeug.

---
