- Der Hochvolt-Service umfasst Spannungsfreischaltung, Isolationsprüfung, HV-Batterie-Diagnose und die Prüfung der Kühlung von Batterie und Leistungselektronik.
- Hochvolt-Systeme (über 60 Volt Gleichspannung) erfordern qualifiziertes Personal nach DGUV und die strikte Einhaltung der Herstellervorgaben.
- Vor jeder Arbeit am HV-System steht die fünfstufige Sicherheitsregel: Freischalten, gegen Wiedereinschalten sichern, Spannungsfreiheit feststellen, erden, benachbarte Teile abdecken.
- Die Isolationsprüfung weist nach, dass keine gefährliche Spannung auf die Karosserie übergeht.
- Der Service ist eine planbare Investition in Betriebssicherheit und Werterhalt des Fahrzeugs.
Hybrid- und Elektrofahrzeuge arbeiten mit Spannungen, die weit über dem klassischen 12-Volt-Bordnetz liegen. Der fachgerechte Hochvolt-Service folgt deshalb einer eigenen Systematik. Er ist kein einfacher Ablauf, sondern eine strukturierte Folge von Sicherheits- und Diagnoseschritten, die qualifiziertes Personal und die Herstellervorgaben des jeweiligen Modells voraussetzen.
Was zum Hochvolt-Service gehört
Ein vollständiger HV-Service deckt vier zentrale Bereiche ab. Jeder Schritt liefert einen nachprüfbaren Befund und keine Vermutung.
Spannungsfreischaltung. Vor jeder Arbeit am Hochvolt-System wird dieses nach Herstellervorgabe stromlos geschaltet. Dazu wird der Service-Disconnect (HV-Trennstecker) gezogen oder die entsprechende Schaltsequenz im Diagnosesystem ausgelöst. Anschließend wird das System gegen Wiedereinschalten gesichert und die Spannungsfreiheit mit einem geeigneten Messgerät festgestellt. Erst wenn diese Kette nachweislich abgeschlossen ist, beginnt die eigentliche Arbeit.
Isolationsprüfung. Das Hochvolt-System ist galvanisch von der Karosserie getrennt. Die Isolationsprüfung weist messtechnisch nach, dass kein gefährlicher Stromfluss auf das Chassis übergeht. Ein nachlassender Isolationswiderstand ist ein frühes und ernstes Warnsignal, das die Fahrzeugelektronik häufig durch eine HV-Warnung anzeigt. Die Messung erfolgt mit kalibrierten Prüfgeräten und nach den Grenzwerten des Herstellers.

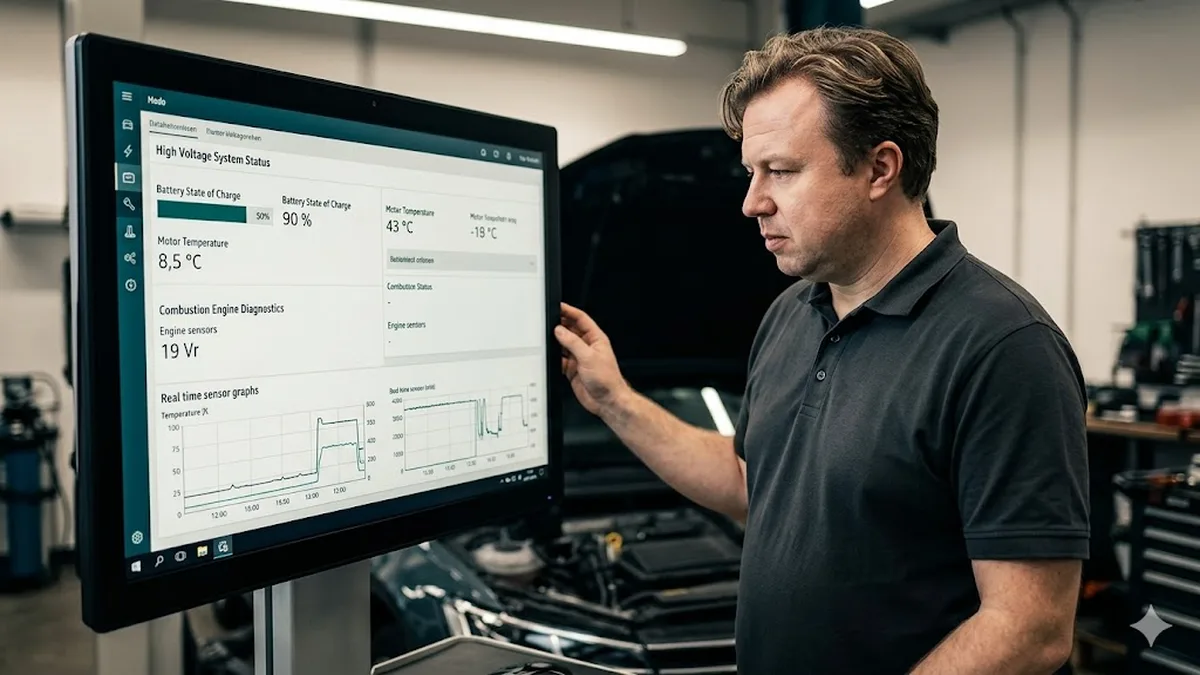

HV-Batterie-Diagnose. Die Hochvolt-Batterie ist das wertbestimmende Bauteil eines Elektro- oder Hybridfahrzeugs. Ihre Diagnose umfasst das Auslesen von State of Charge und State of Health, die Prüfung der einzelnen Modulspannungen und die Kontrolle des Batteriemanagementsystems auf Fehlereinträge. Auffällige Zellspannungs-Abweichungen lassen sich so früh erkennen, bevor sie die Reichweite oder die Betriebssicherheit beeinträchtigen. Tiefer in dieses Thema gehen wir im Beitrag zur Hochvolt-Batterie-Diagnose mit SoH und SoC.
Kühlung der Leistungselektronik. HV-Batterie, Inverter und Leistungselektronik erzeugen im Betrieb Wärme und werden aktiv gekühlt. Eine Prüfung des Kühlmittelstands, der Dichtheit und der Förderleistung der Kühlmittelpumpe gehört zum Service. Unzureichende Kühlung führt zu Leistungsbegrenzung und beschleunigt die Alterung der Komponenten.
Der Hybrid als doppeltes System
Ein Voll- oder Plug-in-Hybrid vereint zwei vollwertige Antriebskonzepte in einem Fahrzeug. Genau diese Verbindung macht den Service anspruchsvoller als bei einem reinen Verbrenner oder einem reinen Elektroauto. Wer den Wagen wartet, muss beide Welten beherrschen und ihr Zusammenspiel verstehen.
Hochvolt-Seite. Hier prüft die Werkstatt den Zustand der HV-Batterie, das Kühlsystem von Batterie und Leistungselektronik, den Inverter beziehungsweise Umrichter sowie den elektrisch betriebenen Klimakompressor. Letzterer ist eine Besonderheit elektrifizierter Fahrzeuge: Er läuft unabhängig vom Verbrennungsmotor und benötigt ein speziell freigegebenes, nicht leitfähiges Kältemaschinenöl. Eine Befüllung mit dem falschen Öl kann einen Isolationsfehler im Hochvolt-System verursachen.
Verbrennungs-Seite. Trotz Elektroantrieb bleibt der Verbrennungsmotor ein wartungsrelevantes Bauteil. Motoröl, Zündkerzen und das Motorkühlsystem werden nach Herstellervorgabe gepflegt. Beim Plug-in-Hybrid, der häufig rein elektrisch fährt, springt der Verbrenner seltener an. Daraus ergeben sich eigene Anforderungen, etwa an die Alterung von Öl und Kraftstoff sowie an die Funktion von Bauteilen, die selten unter Last laufen. Auch die 12-Volt-Batterie verdient Aufmerksamkeit: Sie versorgt Steuergeräte und Sicherheitssysteme und ist bei vielen Hybriden ein häufiger Grund für Startprobleme, obwohl die Hochvolt-Batterie einwandfrei arbeitet.
Bremsen und Rekuperation. Hybride gewinnen beim Verzögern Energie zurück und speisen sie in die Batterie ein. Die mechanische Bremse wird dadurch deutlich seltener beansprucht. Das schont den Belag, kann aber zu Korrosion an Scheiben und Sattelführungen führen, weil die Reibflächen seltener freigebremst werden. Eine fachgerechte Prüfung der Bremsanlage gehört deshalb fest zum Service. Wie das Zusammenspiel aus Rekuperation und Reibbremse funktioniert, erläutern wir im Beitrag Rekuperation verstehen.
Unterschied zu reinem BEV und Verbrenner
Ein reines Elektrofahrzeug (BEV) kennt keine Verbrennungsanteile. Hier entfallen Ölwechsel, Zündung und das motornahe Kühlsystem des Verbrenners, dafür rücken die Hochvolt-Batterie und ihr Thermomanagement noch stärker in den Mittelpunkt. Ein klassischer Verbrenner wiederum besitzt kein Hochvolt-System, sodass die Sicherheits- und Isolationsprüfungen vollständig entfallen.
Der Hybrid liegt dazwischen und vereint die Wartungsumfänge beider Konzepte. Das bedeutet keinen doppelten Aufwand, sondern eine andere Schwerpunktsetzung: Jede Komponente wird gezielt nach ihrer tatsächlichen Beanspruchung geprüft. Diese präzise Priorisierung ist der Kern eines durchdachten Hybrid-Service und unterscheidet ihn vom schematischen Abarbeiten einer Liste.
Warum nur eine HV-qualifizierte Werkstatt
Arbeiten am Hochvolt-System bergen eine reale Gefährdung durch elektrischen Strom. Die Berufsgenossenschaft regelt die erforderliche Qualifikation über die DGUV. Eine Werkstatt, die über diese Qualifikation nicht verfügt, darf an spannungsführenden HV-Komponenten nicht arbeiten. Diese klare Grenze schützt sowohl das Personal als auch den Kunden.
Hinzu kommt die Bindung an die Herstellervorgaben. Jedes Fabrikat hat eigene Freischaltsequenzen, eigene Messpunkte und eigene Grenzwerte. Wer ohne diese Vorgaben arbeitet, riskiert Fehldiagnosen und Folgeschäden. Die Unterschiede zwischen den Spannungsebenen und den daraus folgenden Qualifikationsanforderungen erläutern wir im Beitrag Hochvolt gegen 48-Volt-Mildhybrid, die einzelnen Qualifikationsstufen im Beitrag HV-Qualifikation und Hochvolt-Schein.
Die fünf Sicherheitsregeln
Die Arbeit am Hochvolt-System folgt den fünf Sicherheitsregeln der Elektrotechnik, die bei jedem Service konsequent angewandt werden:
- Freischalten des Hochvolt-Systems nach Herstellervorgabe.
- Gegen Wiedereinschalten sichern, etwa durch Entnahme und gesicherte Aufbewahrung des Service-Disconnects.
- Spannungsfreiheit allpolig feststellen mit geeignetem Messgerät.
- Erden und kurzschließen, soweit für die Arbeit erforderlich.
- Benachbarte, unter Spannung stehende Teile abdecken oder abschranken.
Diese Reihenfolge ist nicht verhandelbar. Sie ist die Grundlage dafür, dass jede weitere Arbeit am Fahrzeug sicher und nachvollziehbar erfolgt.
Für Techniker: Isolationswiderstand und sein Bezug zur Systemspannung
Die Isolationsprüfung bewertet den Widerstand zwischen den spannungsführenden HV-Leitern und der Fahrzeugmasse. Der zulässige Mindestwert ist nicht absolut, sondern wird auf die jeweilige Systemspannung bezogen und in Ohm pro Volt angegeben. Ein Fahrzeug mit höherer Bordnetzspannung verlangt deshalb einen entsprechend höheren absoluten Isolationswiderstand, um denselben Sicherheitsabstand zu wahren. Die genauen Grenzwerte gibt der Hersteller modellspezifisch vor.
In der Praxis treten Isolationsfehler oft nicht statisch, sondern abhängig von Temperatur und Feuchtigkeit auf. Ein Wert, der im warmen Zustand unauffällig erscheint, kann nach dem Abkühlen oder bei eindringender Feuchtigkeit unter den Grenzwert fallen. Deshalb dokumentieren wir die Messbedingungen mit und bewerten den Verlauf, nicht nur den Momentanwert. Das Batteriemanagementsystem überwacht den Isolationswiderstand zudem permanent im Betrieb und legt bei Unterschreitung einen Fehlereintrag ab, der über die Herstellerdiagnose ausgelesen wird. Erst die Kombination aus aktiver Messung und ausgelesenem BMS-Eintrag ergibt einen belastbaren Befund.
Service als Werterhalt
Ein dokumentierter Hochvolt-Service ist mehr als eine Sicherheitsmaßnahme. Er erhält den Wert des Fahrzeugs, indem er die Substanz der teuersten Komponente schützt und nachvollziehbar belegt. Wer die HV-Batterie regelmäßig prüfen lässt, erkennt eine beginnende Degradation früh und kann gezielt handeln, statt auf einen Ausfall zu warten. Praktische Hinweise dazu finden Sie im Beitrag zur Hybrid-Batterie-Pflege sowie zur Erkennung und Messung der Batterie-Degradation.
Wir führen Hochvolt-Arbeiten ausschließlich mit entsprechend qualifiziertem Personal und nach den geltenden Herstellervorgaben durch. Jeder Schritt wird dokumentiert, jeder Befund mit Ihnen besprochen. So behalten Sie die Kontrolle über den Zustand Ihres Fahrzeugs und über die anstehenden Entscheidungen.
