- Von Distronic (Level 2) zum Drive Pilot (Level 3): Während das Mercedes-Benz Fahrassistenz-Paket Plus permanent durch den Menschen überwacht werden muss, übernimmt der nach
§ 1e StVGzugelassene Drive Pilot (S-KlasseW223,EQS) innerhalb klar definierter Autobahngrenzen bis 95 km/h zeitweise die Fahraufgabe. - Physikalische Redundanz statt Einzelsensor: Erst die Echtzeit-Fusion aus Front-LiDAR, Stereo-Mehrzweckkamera (
SMPC), 77-GHz-Fern- und Eckradaren, Nässe- und Akustiksensorik sowie HD-Kartendaten erlaubt hochautomatisierte Fahrentscheidungen. - Null Toleranz bei Lageabweichungen: Schon wenige Zehntelgrad Versatz nach Windschutzscheibentausch, Parkrempler, Stoßfänger-Lackierung oder Achsvermessung führen zu Widersprüchen in der Sensorfusion und zur Abschaltung von Distronic oder Drive Pilot.
- Originales Mercedes-Benz XENTRY als Pflichtwerkzeug: Wir kalibrieren in Hardegsen-Gladebeck strikt nach Werksvorgabe inklusive Fahrzeugniveau-Erfassung auf der
XENTRY ADAS-Tafelund übergeben Ihnen ein revisionssicheres Prüfprotokoll.
Was Mercedes-Benz Fahrassistenz-Paket und Drive Pilot technisch unterscheidet
Kaum eine Marke hat die elektronische Umfeldwahrnehmung im Serienautomobil so konsequent vorangetrieben wie Mercedes-Benz. In der täglichen Werkstattpraxis begegnen uns dabei zwei eng verwandte, rechtlich und systemarchitektonisch jedoch strikt zu trennende Ausbaustufen:
Auf der einen Seite steht das in C-Klasse, E-Klasse, GLC, GLE, V-Klasse, Sprinter sowie den EQ-Baureihen weit verbreitete Fahrassistenz-Paket bzw. Fahrassistenz-Paket Plus (SAE Level 2) rund um den Aktiven Abstands-Assistenten Distronic, den Aktiven Lenk-Assistenten, den Aktiven Brems-Assistenten und den Aktiven Totwinkel-Assistenten. Hier regelt das Fahrzeug Abstand, Geschwindigkeit und Spurmitte beeindruckend souverän, die rechtliche und tatsächliche Überwachungspflicht verbleibt jedoch lückenlos bei der Person am Steuer.
Auf der anderen Seite markiert der Mercedes-Benz Drive Pilot (eingeführt in S-Klasse BR 223 und EQS V297) als erstes in Deutschland nach UN-R157 und § 1e StVG international zertifiziertes Serien-System den Übergang zum hochautomatisierten Fahren nach SAE Level 3. Innerhalb seiner exakt abgesteckten Betriebsumgebung (Operational Design Domain, ODD) – auf baulich getrennten, freigegebenen Autobahnabschnitten, bei entsprechendem Verkehrsfluss, Tageslicht, freier Sensorsicht und bis zur freigegebenen Systemgeschwindigkeit von bis zu 95 km/h – übernimmt das Fahrzeug die Fahraufgabe vollständig. Die fahrende Person darf sich Nebentätigkeiten auf dem Zentraldisplay zuwenden, muss jedoch übernahmebereit bleiben, sobald das System mit mehrsekündigem Vorlauf die Rückgabe der Fahraufgabe anfordert.
Gerade dieser Wechsel der Systemverantwortung erklärt, warum an Diagnose, Unfallinstandsetzung, Scheibentausch und Fahrwerksvermessung solcher Fahrzeuge kompromisslose Maßstäbe angelegt werden müssen: Eine Sensorik, auf deren Urteil hin ein zwei Tonnen schweres Fahrzeug selbstständig bremst und lenkt, duldet weder Schätzwerte noch improvisierte Universallösungen.
Die Sensorarchitektur im Verbund: LiDAR, Stereo-Mehrzweckkamera (SMPC) und 77-GHz-Radar
Warum genügt selbst die beste hochauflösende Kamera allein niemals für ein Level-3-System oder eine verlässliche Allwetter-Distronic? Weil jedes physikalische Messprinzip spezifische Stärken und unvermeidbare blinde Flecken bei Gegenlicht, Gischt, Dunkelheit oder Kontrastarmut besitzt. Mercedes-Benz kombiniert deshalb komplementäre Sensortechnologien zu einer echten physikalischen Redundanz:
1. Front-LiDAR im Kühlergrill (Kernbaustein des Drive Pilot)
Das LiDAR-Modul (Light Detection and Ranging) tastet den Raum vor dem Fahrzeug mit unsichtbaren Infrarot-Laserimpulsen im Nanosekundenbereich ab und berechnet über die Lichtlaufzeit ein hochpräzises, dreidimensionales Tiefenprofil (Punktwolke). Anders als eine passive Kamera ist das LiDAR nicht auf Umgebungsbeleuchtung oder Schattenkontraste angewiesen und erkennt auch unregelmäßige Konturen wie verlorene Ladungsteile, Baustellenbaken oder halb verdeckte Fahrzeugränder zentimetergenau. Damit das Austrittsfenster stets frei bleibt, verfügt die Einheit über eine eigene Temperaturregelung (Scheibenheizung) und eine Waschdüse, deren Funktion in XENTRY separat prüfbar ist.
2. Stereo-Mehrzweckkamera (SMPC) hinter der Windschutzscheibe
Anders als einfache Monokameras arbeitet Mercedes-Benz in seinen hochwertigen Assistenzpaketen mit einer Stereokamera mit zwei optischen Objektiven im Spiegelfuß. Ähnlich wie das menschliche Augenpaar berechnet die SMPC über die Parallaxe (Disparität zwischen linkem und rechtem Kamerabild) echte räumliche Tiefeninformationen im Nah- und Mittelbereich und klassifiziert parallel Fahrbahnmarkierungen, Baustellenlinien, Verkehrszeichen, Lichtsignalanlagen, Fußgänger und Zweiräder. Beim Drive Pilot ergänzt eine zusätzliche Kamera in der Heckscheibe die Erkennung herannahender Einsatzfahrzeuge mit eingeschaltetem Blaulicht.
3. 77-GHz-Fernbereichsradar und Multimode-Eckradare
Hinter dem beheizten Radom des Zentralsterns im Kühlergrill arbeitet das 77-GHz-Fernbereichsradar, flankiert von vier Multimode-Eckradaren hinter Front- und Heckstoßfänger. Durch Ausnutzung des Doppler-Effekts misst das Radar nicht nur die Distanz über zweihundert Meter hinweg, sondern unmittelbar innerhalb eines Messzyklus die exakte Relativgeschwindigkeit vorausfahrender oder einscherender Fahrzeuge – selbst bei dichter Gischt auf nasser Autobahn. Wie moderne Antennenarchitekturen dabei auch feine Azimut- und Elevationswinkel auflösen, erklären wir im vertiefenden Technikbeitrag zu MIMO-Antennen-Arrays in Radarsensoren.
4. Nässesensorik, Außenmikrofone und zentimetergenaue Ortung
Abgerundet wird der Level-3-Verbund durch Details, die Laien selten vermuten: Akustische Sensoren nehmen das Martinshorn von Rettungsfahrzeugen wahr, ein kapazitiv-akustischer Feuchtesensor im vorderen Radhaus misst aufspritzendes Wasser auf der Fahrbahn (um bei Aquaplaning-Risiko eine Freigabe sofort zu unterbinden), und ein hochpräzises Satelliten-Positioniersystem gleicht die Eigenbewegung mit einer dreidimensionalen hochauflösenden Karte (HD-Map) ab. Zusätzlich sind beim Drive Pilot auch Lenkaktorik, Bremssystem und ein Teilbordnetz redundant ausgelegt, damit das Fahrzeug selbst bei einem elektrischen Teilausfall steuerbar bleibt – die Grundlagen der elektronischen Aktuatorik beleuchten wir ergänzend im Artikel Drive-by-Wire: Drosselklappe & ETC Werkstatt-Diagnose.
| Meldung im Kombiinstrument / Kundenbeanstandung | Häufige Fehldiagnose ohne OEM-Prüftiefe | Messtechnischer Befundweg mit Mercedes-Benz XENTRY |
|---|---|---|
| „Aktiver Abstands-Assistent Distronic zurzeit nicht verfügbar / ohne Funktion“ | Vorschneller Austausch des teuren Fernbereichsradars hinter dem Zentralstern | Auslesen der internen Blindheits- und Dejustagezähler in XENTRY, Prüfung des beheizten Stern-Radoms, des Haltersitzes und der 12-V-/CAN-FD-Versorgung |
| „Aktiver Lenk-Assistent / Spurhalte-Assistent ohne Funktion“ nach Scheibenwechsel | Mehrfaches Löschen des Fehlerspeichers ohne Prüfung der optischen Einbaulage | Kontrolle des SMPC-Haltebocks auf Streulicht/Kleberwulst, Fahrzeugniveau-Messung und statische + dynamische Kalibrierung an der XENTRY ADAS-Tafel |
| Drive Pilot lässt sich auf freigegebener Autobahn dauerhaft nicht aktivieren | Vermutung eines Server- oder Kartenfehlers ohne Hardwareprüfung | Systematischer Abgleich aller Freigabebedingungen: LiDAR-Fensterheizung/-Reinigung, Radhaus-Nässesensor, Plausibilitätsabgleich zwischen LiDAR, SMPC und Radar |
| Totwinkel-Assistent ohne Funktion nach Parkrempler oder Stoßfänger-Lackierung | Verdacht auf Kabelbruch allein oder blinder Tausch beider Heck-Eckradare | Lackschichtdicken-Prüfung im Abstrahlfeld des Stoßfängers, Kontrolle auf Wassereintritt am Steckergehäuse und Einwinkeln der Eckradarsensoren |
| Unruhiges Pendeln in der Spur oder später Bremseingriff nach Fahrwerksreparatur | „Kunde muss sich erst an die neuen Reifen oder Querlenker gewöhnen“ | Prüfung der geometrischen Fahrachse (Hinterachsspur), Kalibrierung des Lenkwinkelsensors und Neuabgleich der Assistenzsensoren auf das reale Niveau |

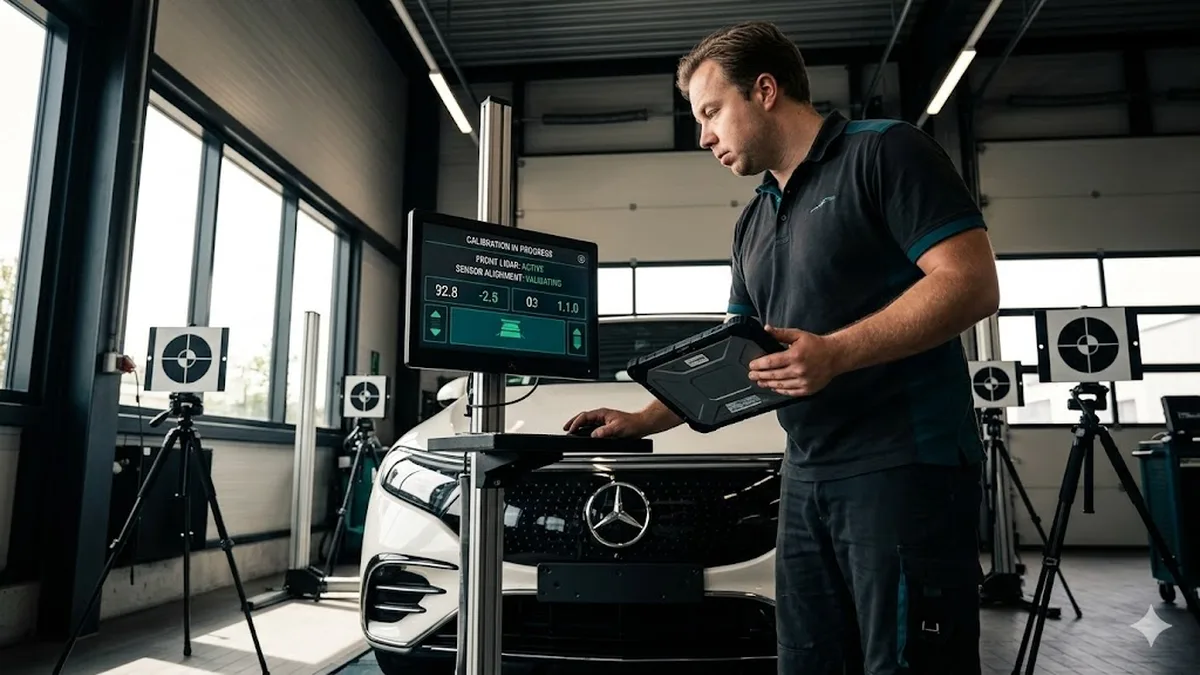

Warum Kalibrierung und originale XENTRY-Diagnose zwingend zusammengehören
Alle Sensoren von Distronic, Aktivem Lenk-Assistenten und Drive Pilot arbeiten in einem gemeinsamen fahrzeugfesten Koordinatensystem, dessen Nullachse durch die geometrische Fahrachse und die tatsächliche Standhöhe (Niveaulage) definiert wird. Sobald ein mechanischer Eingriff oder ein Schaden die Position eines Sensors auch nur um 0,2 bis 0,4 Grad verändert, wandert dessen Sichtstrahl in hundertfünfzig Metern Entfernung um rund einen halben bis ganzen Meter aus.
Mercedes-Benz schreibt deshalb nach folgenden Arbeiten zwingend eine Prüfung und Kalibrierung vor:
- nach jeder Demontage, Instandsetzung oder Erneuerung der Frontstoßstange, des Kühlergrills, des Zentralsterns oder des Schlossträgers,
- nach jedem Austausch der Windschutzscheibe, da die Stereo-Mehrzweckkamera (
SMPC) dort eingehängt ist – ausführlich beschrieben in ADAS-Kalibrierung nach Scheibentausch sowie LKA-Kamera-Kalibrierung: wann sie nötig ist, - nach jeder 3D-Achsvermessung, Arbeiten an Querlenkern, Spurstangen, Stahlfedern oder dem elektronischen Luftfedersystem
AIRMATIC, - nach Austausch oder Initialisierung des Mantelrohrmoduls / Lenkwinkelsensors,
- nach jedem Eingriff an LiDAR-, Radar- oder Kameramodulen sowie zugehörigen Steuergeräten.
Warum scheitern freie Universaltester an dieser Stelle regelmäßig? Zum einen schützt Mercedes-Benz aktuelle Fahrzeugarchitekturen (etwa STAR3-Bordnetzgenerationen in W223, W206, W214, X254 oder V297) durch zertifikatsbasierte Diagnoseberechtigungen. Zum anderen verlangt die offizielle Mercedes-Kalibrierprozedur vor dem eigentlichen Tafelabgleich die Eingabe der real gemessenen Achsen-Neigungswinkel (elektronische Neigungsmessung an den Querlenkern beziehungsweise Achskörpern), damit das Steuergerät das exakte Fahrzeugniveau verrechnen kann! In unserer Werkstatt führen wir diesen Ablauf exakt nach Werksvorschrift über unsere XENTRY ADAS-Tafel für Mercedes-Kalibrierung aus.
Ein zweiter, in der Unfallinstandsetzung häufig unterschätzter Prüfpunkt betrifft die elektromagnetische und optische Durchlässigkeit von Abdeckungen: Sowohl das 77-GHz-Radar hinter dem Zentralstern und hinter den Stoßfängerhäuten als auch das Infrarot-LiDAR reagieren hochempfindlich auf unzulässige Schichtdicken, Spachtelstellen, Steinschlagkrater, Chromfolien oder Kennzeichenhalter mit Übermaß. Bereits eine um wenige Dutzend Mikrometer zu dick aufgetragene Reparaturlackschicht verschiebt Phase und Dämpfung des Radarsignals – alle Messdetails dazu finden Sie in unserem Fachbeitrag zur Lackschichtdicke am Radarsensor.
Sorgfalt bei der Sensorfusion: Wenn drei Sensoren sich widersprechen
Der größte Sicherheitsgewinn eines Verbundsystems aus LiDAR, Stereokamera und Radar liegt in der gegenseitigen Plausibilisierung – einen übergreifenden Vergleich aller vier physikalischen Messprinzipien bietet unser Grundlagenartikel ADAS-Kalibrierung: Radar, Lidar, Kamera, Ultraschall. Doch genau diese Redundanz reagiert unbestechlich, wenn nach einer Reparatur nur ein Teilsystem beachtet oder unsauber justiert wurde:
Meldet das korrekt sitzende Frontradar ein vorausfahrendes Fahrzeug exakt mittig bei 0,0° Azimut in 90 Metern Entfernung, während eine nach einem Scheibentausch unkalibrierte SMPC-Stereokamera dasselbe Fahrzeug um 0,35° nach rechts versetzt abbildet, entsteht im zentralen Assistenzsteuergerät ein Fusionskonflikt. Die Software erkennt, dass die Objektlisten räumlich nicht mehr zur Deckung zu bringen sind. Im harmloseren Fall sperrt das System daraufhin sofort die Aktivierung von Distronic, Lenk-Assistent oder Drive Pilot mit einer Störungsmeldung im Display. Im kritischen Grenzfall kurz unterhalb der Abschaltschwelle leidet die Präzision der Spur- und Notbremsentscheidung.
Wer Systeme der Automatisierungsstufen 2 und 3 wartet – eine strategische Gesamteinordnung lesen Sie in Autonomes Fahren: Level und Werkstatt-Implikationen –, darf Sensoren daher niemals isoliert im luftleeren Raum betrachten. Wir prüfen in Hardegsen-Gladebeck stets das Zusammenspiel aus mechanischem Fahrwerk → geometrischer Fahrachse → Fahrzeugniveau → Einzelsensor-Justage → abschließender Fusionsfreigabe.
| Prüfschritt an Mercedes-Assistenzsystemen | Messmittel / XENTRY-Prüfebene | Typisches Fehlerbild vs. dokumentierter Mercedes-Sollzustand |
|---|---|---|
| Fahrwerksgeometrie & AIRMATIC-Niveau | 3D-Achsmessstand + elektronische Neigungswinkelmessung | Verstellte Hinterachsspur oder Schiefstand durch Niveausensor-Hebel · Soll: symmetrisches Niveau & Fahrachswinkel im Werkskorridor |
Stereo-Mehrzweckkamera (SMPC) | Statische Justage an der XENTRY ADAS-Tafel + Heizungskontrolle | Nick-/Rollwinkel außerhalb Toleranz nach Scheibenklebung; Beschlag im Sichttrichter · Soll: protokollierte Null-Abgleichmatrix |
| 77-GHz-Fernbereichsradar (Zentralstern) | Laser-/Spiegelausrichtung zur Fahrachse + Radom-Sichtprüfung | Verbogener Blechhalter nach leichtem Parkkontakt (< 5 km/h reicht!) · Soll: exakte vertikale & horizontale Winkeldeckung |
| Front-LiDAR (Drive Pilot Level 3) | XENTRY-Bauteilprüfung (Laserfenster, Heizung, Waschdüse, Winkel) | Verschmutzte oder steinschlagbeschädigte Frontlinse, Dejustage am Grillträger · Soll: ungedämpfte 3D-Punktwolke & Freigabestatus |
| Multimode-Eckradare vorn / hinten | Schichtdickenprüfung Stoßfänger + XENTRY-Inbetriebnahmeroutine | Signalreflexion durch zu dicken Reparaturlack oder losen Clip im Stoßfänger · Soll: störungsfreie Totwinkel- & Querverkehrserfassung |
Meister-Wissen: Zeitliche Synchronisation (Latenz), Kovarianz-Gewichtung und das risikominimierende Manöver
Auf Ingenieursebene muss das zentrale Fahrerassistenz-Steuergerät eines Level-3-Fahrzeugs nicht nur unterschiedliche Koordinatenursprünge (Einbauorte im Spiegelfuß, hinter dem Zentralstern und im Kühlergrill) trigonometrisch auf den Fahrzeugmittelpunkt umrechnen, sondern auch unterschiedliche Signallaufzeiten und Abtastraten synchronisieren: Während ein 77-GHz-FMCW-Radar Abstands- und Dopplergeschwindigkeits-Updates im Takt weniger Dutzend Millisekunden liefert, benötigt die Bildverarbeitung der Stereokamera für Disparitätsberechnung und neuronale Objektklassifikation eigene Rechenzyklen, ergänzt durch die Scanfrequenz des LiDAR-Spiegelsystems.
In der Sensordatenfusion (typischerweise über erweiterte Kalman-Filter und probabilistische Belegungsgitter) erhält jede Messung eine statistische Vertrauensgewichtung (Kovarianz). Ist ein Sensor mechanisch dejustiert, weichen seine Rohmessungen systematisch (Bias-Fehler) von der Prädiktion der übrigen Sensoren und der Fahrzeug-Odometrie (Raddrehzahlen, Lenkwinkel, hochauflösende Drehratensensorik) ab. Dadurch wächst die geschätzte Positionsunsicherheit sprunghaft an.
Sobald diese Unsicherheit die strengen Sicherheitsgrenzen für SAE Level 3 verletzt, greift die gesetzlich nach UN-R157 geforderte Eskalationslogik: Das System gibt sofort eine mehrstufige Übernahmeaufforderung an die fahrende Person aus. Erfolgt binnen des Übernahmezeitfensters kein bewusster Eingriff an Lenkrad, Bremse oder Fahrpedal, muss das Fahrzeug eigenständig das risikominimierende Manöver (Minimum Risk Maneuver) bis zum gesicherten Stillstand in der Spur ausführen – und ist ausgerechnet während dieser kritischen Notbrems- und Spurhaltephase auf verlässliche Restsensordaten angewiesen! Genau diese Sicherheitskette verdeutlicht, warum eine dokumentierte XENTRY-Kalibrierung nach jedem Front-, Glas- oder Fahrwerkseingriff unumgänglich ist.
Spezialist für Mercedes-Benz Diagnose & Kalibrierung in Südniedersachsen
Für Halterinnen und Halter von Mercedes-Benz Fahrzeugen, gewerbliche Unternehmer sowie Karosserie- und Glas-Partnerbetriebe aus Göttingen, Northeim, Einbeck, Uslar, Bovenden, Adelebsen, Moringen, Osterode am Harz, Duderstadt und Hann. Münden verbindet unser Meisterbetrieb am einzigen Standort Meckelstraße 8 in 37181 Hardegsen-Gladebeck das Beste aus zwei Welten: den offiziellen Zugang zur originalen Mercedes-Benz Diagnosetechnik XENTRY (inklusive digitalem Servicebericht DSB gemäß Verordnung (EU) 2018/858) mit der persönlichen Meisterverantwortung und transparenten Befundkommunikation eines unabhängigen Fachbetriebs.
Bevor wir ein teures Radarmodul, eine Stereokamera oder ein Steuergerät ersetzen, sichern wir den Befund sauber ab – und trennen eine reine Dejustage, einen verbogenen Halter oder ein Kontaktproblem konsequent von einem echten Bauteilschaden. Sie erhalten vor Beginn weitergehender Instandsetzungen eine klare Kalkulation zur ausdrücklichen Kostenfreigabe nach § 632 Abs. 3 BGB und § 649 Abs. 2 BGB sowie zum Abschluss Ihr gedrucktes XENTRY-Kalibrierprotokoll für Fahrzeughistorie, Kaskoversicherung und die regelmäßige Untersuchung nach § 29 StVZO. Die Hauptuntersuchung (HU) erfolgt durch unsere Partner TÜV Nord und Dekra, die Abgasuntersuchung (AU) durch uns über den Bundesinnungsverband des Kraftfahrzeughandwerks (BIV). Wir bieten für Unternehmer auch die DGUV-Prüfung an.
So stimmen Sie Ihren Mercedes-Benz Termin bei KFZ Dietrich ab:
- Neukunden aus Südniedersachsen: Nutzen Sie unsere Online-Anliegen-Weiche, die digitale Neukunden-Aufnahme, das schriftliche Anfrageformular oder WhatsApp. Bitte geben Sie die 17-stellige Fahrgestellnummer (
W1K.../WDD.../WDF...), die genaue Displaymeldung sowie eventuelle Vorarbeiten (Scheibe, Fahrwerk, Stoßfänger) an. - Bestehende Stammkunden & kooperierende Fachbetriebe: Erreichen uns direkt über den Stammkunden-Zugang beziehungsweise unsere Fachpartner-Wege unter Für Werkstätten & Fachbetriebe.
