- MIMO steht für Multiple-Input-Multiple-Output: mehrere Sende- und Empfangsantennen bilden ein virtuelles Array.
- Dadurch erfassen moderne Radarsensoren Winkel und Abstand hochauflösend und trennen viele Objekte gleichzeitig.
- Die Technik ist Grundlage für Abstandsregelung, Notbremsassistent und Totwinkelwarner.
- Nach Stoßfänger-Arbeiten, Lackierung oder Folierung ist eine exakte Justage und Adaption Pflicht.
- Die Justage gelingt nur mit Herstellersoftware und definiertem Reflektor – wir dokumentieren das Ergebnis.
Was MIMO bedeutet und warum es entscheidend ist
MIMO steht für Multiple-Input-Multiple-Output. Hinter dem Begriff verbirgt sich ein eleganter Grundgedanke der Radartechnik: Statt einer einzelnen Sende- und Empfangsantenne arbeitet der Sensor mit mehreren Sendeantennen und mehreren Empfangsantennen. Aus der Kombination jeder Sende- mit jeder Empfangsantenne entsteht rechnerisch ein deutlich größeres, virtuelles Antennen-Array. Eine typische Anordnung aus vier Sende- und sechs Empfangselementen erzeugt so 24 virtuelle Antennen – ohne dass der Sensor physisch größer wird.
Der Gewinn liegt in der Winkelauflösung. Während ein einfacher Radarsensor lediglich erkennt, dass sich ein Objekt in einem bestimmten Abstand befindet, kann ein MIMO-Sensor präzise bestimmen, unter welchem Winkel das Objekt steht. So lässt sich unterscheiden, ob ein Fahrzeug auf der eigenen Spur fährt oder auf der Nachbarspur – eine Unterscheidung, von der die korrekte Funktion der Assistenzsysteme unmittelbar abhängt.
Wie das Antennen-Array Winkel und Abstand erfasst
Moderne Frontradarsensoren arbeiten im 77-GHz-Band nach dem FMCW-Prinzip (Frequency Modulated Continuous Wave). Der Sensor sendet ein kontinuierliches, in der Frequenz moduliertes Signal aus. Aus der Frequenzdifferenz zwischen ausgesendetem und reflektiertem Signal berechnet er den Abstand, aus der Doppler-Verschiebung die Relativgeschwindigkeit des Ziels. Die technischen Grundlagen dieses Frequenzbands haben wir im Beitrag zum 77-GHz-Frontradar ausführlich dargestellt.
Der entscheidende dritte Messwert ist der Winkel. Hier kommt das MIMO-Array zum Tragen: Jede Empfangsantenne empfängt das reflektierte Signal mit einer minimal anderen Laufzeit. Aus diesen Phasendifferenzen über das gesamte virtuelle Array rekonstruiert die Signalverarbeitung die Richtung, aus der die Reflexion kommt. So entsteht für jedes Ziel ein vollständiger Datensatz aus Abstand, Geschwindigkeit und Azimut-Winkel – und das simultan für Dutzende Objekte. Diese Fähigkeit, viele Ziele gleichzeitig zu verfolgen und zu klassifizieren, ist die Voraussetzung dafür, dass ein Fahrzeug komplexe Verkehrssituationen sicher beurteilt.
Einsatzgebiete: ACC, Notbrems und Totwinkel
Der MIMO-Radarsensor ist die gemeinsame technische Basis mehrerer sicherheitsrelevanter Systeme:
- Adaptive Abstandsregelung (ACC): Der Frontradar hält den Abstand zum vorausfahrenden Fahrzeug und regelt die Geschwindigkeit. Die Details der Diagnose beschreiben wir unter ACC-Abstandsregelung in der Werkstatt.
- Notbremsassistent (AEB): Erkennt das System eine drohende Kollision, leitet es eine Warnung und gegebenenfalls eine automatische Bremsung ein. Hierzu vertieft der Beitrag zum Notbremssystem AEB.
- Totwinkelwarner: Heckseitig verbaute Radarsensoren überwachen den toten Winkel und warnen beim Spurwechsel. Befunde und Diagnose hierzu im Beitrag Totwinkelwarner: Fehler und Kalibrierung.
In allen Fällen gilt: Die Funktion ist nur so gut wie die Ausrichtung des Sensors. Ein Radar, das wenige Zehntelgrad falsch sitzt, verortet Objekte falsch – mit unmittelbaren Folgen für Brems- und Warnentscheidungen.
Warum exakte Justage nach Stoßfänger-Arbeit Pflicht ist
Der Frontradarsensor sitzt in oder hinter dem Stoßfänger, der Totwinkelradar im Heckstoßfänger. Jede Arbeit an diesen Bauteilen berührt die Sensorlage. Aus unserer Werkstattpraxis sind dies die häufigsten Auslöser für eine erforderliche Neujustage:
- Demontage und Montage des Stoßfängers – auch nach einem Bagatellschaden
- Tausch oder Neuverkabelung des Radarsensors selbst
- Lackierung im Bereich der Sensorabdeckung
- Folierung der Stoßfängerpartie im Sensorbereich
- Achsvermessung und Fahrwerkseingriffe, die die Geometrie verändern
- Tausch oder Anlernung des Lenkwinkelsensors
Ein besonderes Augenmerk gilt der Lackschichtdicke. Die Radarstrahlung muss den Kunststoff des Stoßfängers und die Lackschicht durchdringen. Eine doppelt aufgetragene Lackierung oder eine metallhaltige Folie dämpft das Signal über die zulässige Grenze hinaus – der Sensor “sieht” dann messbar weniger weit. Wir prüfen das mit dem Schichtdickenmessgerät als festen Bestandteil der Diagnose.
Die eigentliche Justage erfolgt zweistufig: statisch im Stand mit einem definierten Reflektor und anschließend dynamisch über eine Lernfahrt. Im VAG-Konzern läuft dieser Pfad über die geführte Fehlersuche – beschrieben unter VAG ACC Plus und ODIS Front-Radar-Anlernung. Bei Mercedes erfolgt die Justage über die ADAS-Tafel. In allen Fällen ist die Herstellersoftware unverzichtbar: Universaltester lesen zwar Fehlercodes, erreichen aber die Adaptionsfunktionen nicht.
Was eine fehlerhafte Justage in der Praxis bedeutet
Die Folgen einer ungenauen Sensorausrichtung sind nicht abstrakt, sondern unmittelbar erlebbar. Ein Frontradar, der wenige Zehntelgrad nach links oder rechts verdreht ist, ordnet ein vorausfahrendes Fahrzeug der falschen Spur zu. Die adaptive Abstandsregelung kann dann auf ein Fahrzeug der Nachbarspur reagieren und unvermittelt verzögern, oder sie übersieht das eigentlich relevante Ziel auf der eigenen Spur. Beides untergräbt das Vertrauen in das System und kann im Extremfall sicherheitsrelevant werden.
Beim Notbremsassistenten wirkt sich eine Fehljustage besonders kritisch aus, weil das System aus der Winkel- und Abstandsinformation eine Kollisionswahrscheinlichkeit berechnet. Ist die Winkelinformation verfälscht, kann eine Bremsung zu spät, zu früh oder in der falschen Situation eingeleitet werden. Aus diesem Grund behandeln wir die Justage nicht als Formalie nach der Reparatur, sondern als sicherheitsrelevanten Arbeitsschritt mit eigener Dokumentation.
Für Techniker: Statische und dynamische Justage im Zusammenspiel

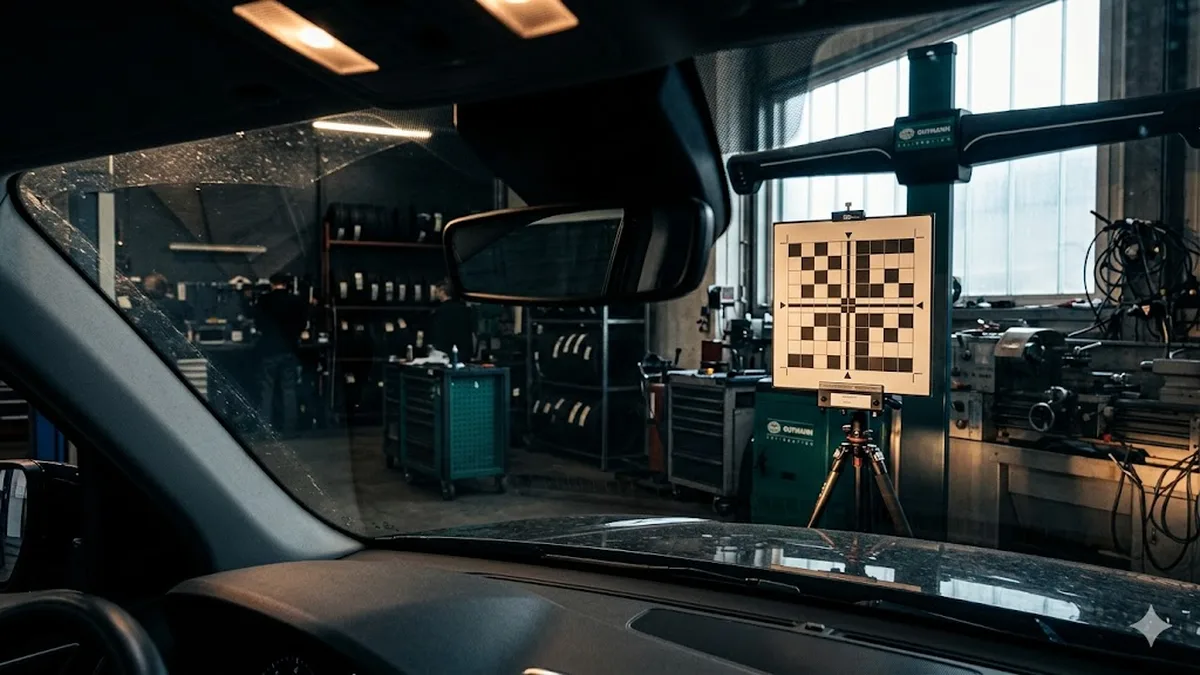

Die Sensorjustage erfolgt in zwei aufeinander aufbauenden Stufen. In der statischen Phase wird das Fahrzeug auf einem vermessenen, ebenen Platz exakt zur Fahrzeuglängsachse ausgerichtet. Ein definierter Reflektor – ein Tripelspiegel oder ein Dopplersimulator – wird in einem vom Hersteller vorgegebenen Abstand und auf festgelegter Höhe positioniert. Die Software erfasst die tatsächliche Strahlrichtung des Sensors und legt den Korrekturwert für die Abweichung von der Sollachse als Adaptionswert ab.
In der dynamischen Phase folgt eine Lernfahrt, bei der der Sensor anhand stationärer Randbebauung und bewegter Ziele seine Ausrichtung gegen die real gefahrene Bewegungsrichtung plausibilisiert. Erst wenn beide Stufen abgeschlossen sind und der hinterlegte Adaptionswert innerhalb der Toleranz liegt, gibt das Steuergerät die ACC- und AEB-Funktionen frei. Wichtig: Die statische Justage definiert die Längsachse über die Hinterachsgeometrie, weshalb eine vorausgegangene Achsvermessung Voraussetzung für ein belastbares Ergebnis ist. Ein Sensor lässt sich nicht sauber justieren, wenn die Bezugsgeometrie des Fahrwerks nicht stimmt.
Unser Anspruch in der Werkstatt
Ein Radarsensor ist kein Bauteil, das nach dem Anschrauben “schon passt”. Seine Genauigkeit entscheidet darüber, ob Notbremsung, Abstandsregelung und Totwinkelwarnung im Ernstfall korrekt reagieren. Wir justieren mit der originalen Herstellersoftware, definiertem Reflektor und auf vermessenem Adaptionsplatz – und dokumentieren das Ergebnis nachvollziehbar. So erhalten Sie die Gewissheit, dass die Sensorik nach der Reparatur exakt das leistet, wofür sie konstruiert wurde.
