Anhängerkupplung prüfen: mechanisch und elektrisch

Eine Anhängerkupplung wirkt simpel, vereint aber mechanische, elektrische und elektronische Komponenten. Wenn die Beleuchtung am Anhänger ausfällt oder die Stabilisierung nicht reagiert, liegt die Ursache selten dort, wo man sie zuerst vermutet. Wir gehen die Prüfung daher strukturiert an und liefern einen klaren Befund, statt Bauteile auf gut Glück zu tauschen.

Mechanische Funktion: Kugelkopf und Verriegelung

Der Kugelkopf überträgt die gesamte Zugkraft und unterliegt Verschleiß. Wir messen den Durchmesser und prüfen die Oberfläche auf Riefen und Abflachungen. Der Sollwert liegt bei 50 Millimetern; ein deutlich darunter abgenutzter Kopf führt zu Spiel in der Kupplung des Anhängers und beeinträchtigt das Fahrverhalten. Riefen und blanke Stellen weisen auf mangelhafte Schmierung hin, die den Verschleiß beschleunigt.

Bei den Bauformen unterscheiden wir drei Varianten mit jeweils eigenen Prüfpunkten. Eine starre Kupplung ist fest verschraubt und am wenigsten anfällig; hier stehen Verschraubung und Kugelkopf im Vordergrund. Eine abnehmbare Kupplung wird über einen Verriegelungsmechanismus eingesteckt: Dieser muss spürbar einrasten, das Kontrollfenster muss die korrekte Verriegelung mit der entsprechenden Markierung anzeigen, und das Lager darf kein Spiel aufweisen. Eine schwenkbare Kupplung fährt elektrisch oder manuell aus der Verkleidung aus; hier prüfen wir zusätzlich die saubere Endlage und die Verriegelung in beiden Positionen.

In allen Fällen kontrollieren wir die Verschraubung am Fahrzeugrahmen auf festen Sitz und die tragende Struktur auf Korrosion. Gerade an älteren Fahrzeugen setzt sich Rost im Bereich der Aufnahme fest und schwächt die Substanz. Diese Sichtprüfung ist die Grundlage jeder weiteren Diagnose und entscheidet darüber, ob die Kupplung die einwirkenden Kräfte sicher aufnimmt.

Stützlast und Anhängelast richtig einordnen

Zur sicheren Nutzung gehören zwei Werte, die viele Halter verwechseln. Die Stützlast ist das Gewicht, das senkrecht auf dem Kugelkopf lastet, etwa durch die Deichsel eines Anhängers oder einen beladenen Heckträger. Sie steht auf dem Typschild der Kupplung sowie in den Fahrzeugpapieren und darf nicht überschritten werden. Die Anhängelast beschreibt das zulässige Gesamtgewicht des gezogenen Anhängers, getrennt nach gebremst und ungebremst. Beide Werte sind fahrzeugspezifisch und begrenzen, was die Kupplung tragen darf.

Wir gleichen die Angaben der montierten Kupplung mit den Fahrzeugdaten ab und weisen auf Abweichungen hin, bevor sie zum Sicherheitsrisiko werden. Eine korrekt eingehaltene Stützlast sorgt für ein ruhiges Fahrverhalten und schützt die Substanz von Kupplung und Heckpartie. Wer einen Heckträger nutzt, findet die praktischen Aspekte zu Beladung und Stützlast in unserem Beitrag zu Fahrradträger und Anhängerkupplung erklärt.

Elektrische Prüfung der Steckdose

Die Steckdose gibt es in zwei Bauformen: 7-polig für die klassische Beleuchtung und 13-polig mit zusätzlichen Versorgungsleitungen, etwa für die Bordelektrik, das Kühlgerät oder die Dauerstromversorgung eines Wohnanhängers. Wir prüfen jeden Pin auf Funktion und gleichen die Belegung mit dem Standard ab. Korrosion an den Kontakten ist ein häufiger Befund, weil die Dose der Witterung ausgesetzt ist und Feuchtigkeit eindringt. Ebenso häufig ist eine geschwächte Masseverbindung. Letztere äußert sich oft in scheinbar zufälligen Fehlern, bei denen mehrere Funktionen gleichzeitig flackern oder sich gegenseitig beeinflussen.

Hinzu kommt die elektronische Anhängererkennung: Bei vielen Fahrzeugen meldet die Steckdose dem Steuergerät, dass ein Anhänger angeschlossen ist. Funktioniert dieser Kontakt nicht, bleiben anhängerspezifische Funktionen aus, obwohl die reine Beleuchtung scheinbar arbeitet. Mit Messung statt Vermutung lokalisieren wir die Ursache und unterscheiden zwischen Kontaktproblem, Leitungsschaden und einem Fehler in der Erkennung. Das systematische Vorgehen bei elektrischen Fehlern beschreiben wir im Beitrag zur Massefehler-Diagnose.

Anhängererkennung und Codierung

Moderne Fahrzeuge erkennen einen angeschlossenen Anhänger über ein eigenes Steuergerät. Diese Erkennung steuert mehrere sicherheitsrelevante Funktionen, die nicht offensichtlich sind, aber im Ernstfall entscheidend werden:

• Anhängerstabilisierung (ESP): Bei einem ausscherenden Anhänger greift das ESP gezielt mit Bremseingriffen ein und dämpft das gefährliche Aufschaukeln. Diese Funktion arbeitet nur, wenn das Fahrzeug den Anhänger erkennt.
• Nebelschlussleuchte: Sobald ein Anhänger angeschlossen ist, schaltet das Fahrzeug die hintere Nebelschlussleuchte ab, damit der nachfolgende Verkehr nicht geblendet wird und die Leuchte des Anhängers ihre Funktion übernimmt.
• Lichtkontrolle: Das Fahrzeug überwacht die Beleuchtung des Anhängers und meldet einen Ausfall im Kombiinstrument. Auch die Einparkhilfe wird angepasst, damit sie den Anhänger nicht fälschlich als Hindernis meldet.

Damit das funktioniert, muss das Anhängermodul im Fahrzeug aktiviert und codiert sein. Bei einer nachgerüsteten Kupplung ist genau dieser Schritt entscheidend und wird oft übersehen: Die Mechanik sitzt, die Steckdose liefert Strom, doch ohne Codierung bleiben Stabilisierung und Lichtkontrolle stumm. Mit Herstellersoftware wie XENTRY, ODIS oder ISTA codieren wir das Modul korrekt und dokumentieren den Vorgang nachvollziehbar. Hintergründe zur Codierung haben wir im Beitrag zur Anhängerkupplung nachrüsten und codieren sowie zur Codierung nach Steuergerätetausch beschrieben.

Typische Symptome und ihre Ursachen

Die häufigste Beschwerde lautet: Beleuchtung oder Blinker am Anhänger ohne Funktion. Hier liegt die Ursache fast nie am Anhänger selbst, sondern am Zugfahrzeug oder der Verbindung. Mögliche Befunde sind eine defekte Sicherung, ein nicht aktiviertes Anhängermodul, ein korrodierter Pin oder eine durchgescheuerte Leitung. Ein schnell taktendes Blinkrelais deutet auf einen Lastfehler hin, etwa eine nicht erkannte Anhängerlampe. Solche Symptome lassen sich mit der Fehlerspeicherauslesung und gezielter Strommessung sauber eingrenzen. Wer das schnelle Blinken näher verstehen möchte, findet dazu unseren Beitrag Blinker klickt schnell.

Diagnose mit Herstellerzugang

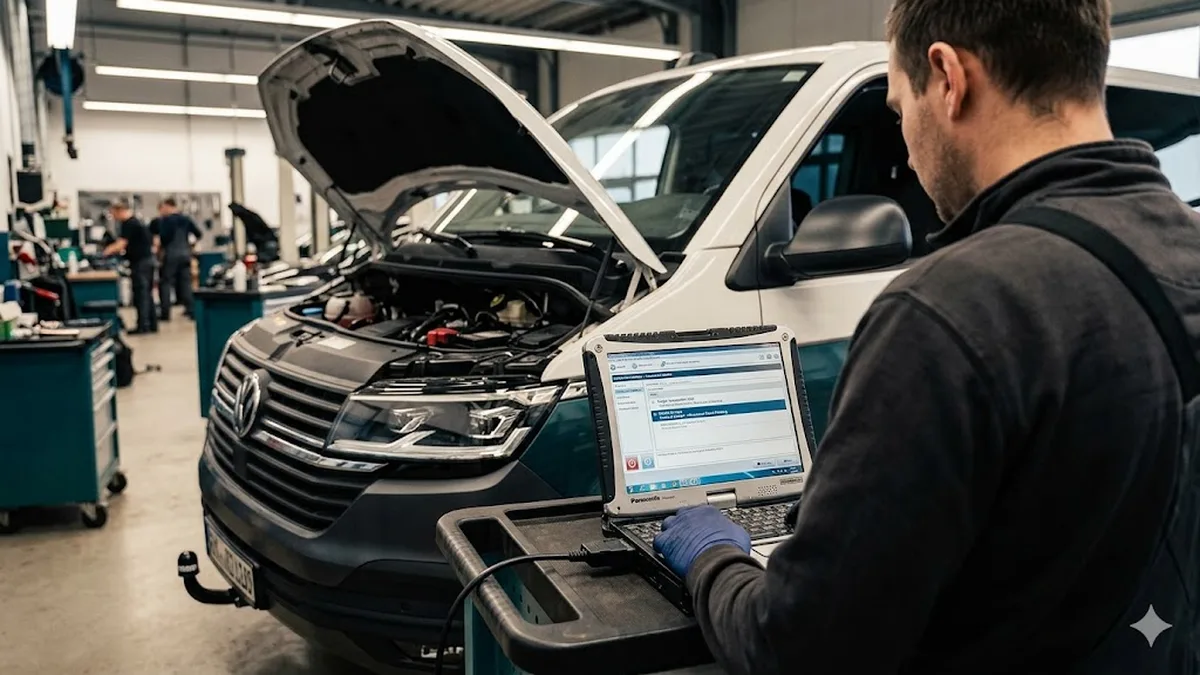

Unser Vorteil liegt im Zugang zu den Herstellersystemen. Damit lesen wir nicht nur Fehlercodes aus, sondern sehen Live-Werte des Anhängermoduls und steuern einzelne Funktionen gezielt an, um sie zu prüfen. So unterscheiden wir zuverlässig zwischen mechanischem Defekt, Verkabelungsfehler und fehlender Codierung. Das Ergebnis ist ein eindeutiger Befund, auf dessen Grundlage wir die nötige Instandsetzung durchführen, ohne unnötige Teile zu ersetzen.

Bedeutung für die Hauptuntersuchung

Die Anhängerkupplung ist Bestandteil der Hauptuntersuchung. Der Prüfer kontrolliert den festen Sitz am Fahrzeug, den Zustand des Kugelkopfs und bei abnehmbaren Systemen die sichere Verriegelung. Auch die Beleuchtung über die Steckdose gehört zur Prüfung, ebenso die Übereinstimmung der montierten Kupplung mit der Zulassung des Fahrzeugs. Ein verschlissener Kugelkopf, eine lose Verschraubung oder eine ausgefallene Beleuchtung führen zu einer Beanstandung. Wir prüfen diese Punkte vorab und setzen sie instand, damit die Hauptuntersuchung ohne Mangel verläuft. Die Hauptuntersuchung selbst erfolgt durch unsere Partner TÜV Nord und Dekra.

Sicherheit und Werterhalt

Eine korrekt geprüfte und codierte Anhängerkupplung ist nicht nur eine Frage des Komforts, sondern der Sicherheit. Eine defekte Beleuchtung am Anhänger gefährdet andere Verkehrsteilnehmer, und die Anhängerstabilisierung greift im kritischen Moment nur ein, wenn das System einwandfrei arbeitet. Wer einen Anhänger oder einen Heckträger nutzt, transportiert oft Wertvolles oder fährt mit Familie unterwegs. Eine sorgfältige Prüfung schützt diese Substanz und erhält den Wert von Kupplung und Heckpartie. Wir stellen sicher, dass Mechanik, Elektrik und Codierung einwandfrei zusammenarbeiten, und dokumentieren das Ergebnis nachvollziehbar. Wenn Sie regelmäßig mit Anhänger unterwegs sind, empfehlen wir die Prüfung als festen Bestandteil der Wartung, wie wir es im Beitrag zum Anhängerbetrieb und der Fahrzeugprüfung ausführen.
