- VW Travel Assist ist ein teilautomatisiertes System der Stufe 2 – die Verantwortung bleibt beim Fahrer.
- Es verbindet die adaptive Abstandsregelung mit der Spurhaltung zu einer durchgängigen Längs- und Querführung.
- Die Hands-on-Detection überwacht über die Lenkmoment-Sensorik, ob der Fahrer die Hände am Lenkrad hat.
- Nach Scheibentausch, Stoßfänger- oder Lenkungsarbeiten sind Kamera- und Radar-Kalibrierung Pflicht.
- Die Diagnose und Adaption erfolgt mit ODIS – wir dokumentieren jede Kalibrierung.
Was Travel Assist leistet – und was nicht
VW Travel Assist bündelt mehrere Assistenzfunktionen zu einem teilautomatisierten Fahrerlebnis. Das System hält Geschwindigkeit und Abstand, folgt der eigenen Spur und kann das Fahrzeug über weite Strecken längs und quer führen. Für viele Fahrer fühlt sich das beinahe wie automatisiertes Fahren an – und genau hier liegt das wichtigste Missverständnis.
Travel Assist ist ein System der Automatisierungsstufe 2. Das bedeutet: Das Fahrzeug unterstützt, aber der Fahrer trägt jederzeit die volle Verantwortung und muss das Verkehrsgeschehen permanent überwachen. Anders als bei einem hochautomatisierten System darf sich der Fahrer nicht abwenden. Die Einordnung der Stufen erläutern wir im Beitrag Autonomes Fahren: Level und Werkstatt-Implikationen, zu dem auch vergleichbare Systeme wie der Autobahn- und Stauassistent zählen.
Das Zusammenspiel: ACC, Spurhaltung und Hands-on-Detection
Travel Assist ist kein einzelnes Bauteil, sondern das koordinierte Zusammenwirken mehrerer Systeme. Drei Komponenten bilden das Fundament.
Die adaptive Abstandsregelung (ACC) übernimmt die Längsführung. Der Frontradar misst Abstand und Relativgeschwindigkeit zum vorausfahrenden Fahrzeug und regelt das Tempo. Die Diagnose dieser Funktion beschreiben wir unter ACC-Abstandsregelung in der Werkstatt.
Die Spurhaltung (Lane Assist) übernimmt die Querführung. Die Frontkamera erkennt die Fahrbahnmarkierungen und das System hält das Fahrzeug aktiv in der Spur. Befunde und Adaption hierzu im Beitrag Spurhalteassistent: Kamera-Kalibrierung und Diagnose.
Die Hands-on-Detection stellt sicher, dass der Fahrer die Verantwortung wahrnimmt. Da Travel Assist nur unterstützt, prüft das System fortlaufend, ob die Hände am Lenkrad liegen. Erkennt es über einen definierten Zeitraum keine Lenkaktivität, warnt es eskalierend und schaltet sich schließlich ab. Die technischen Hintergründe vertiefen wir unter Hands-on-Detection in der Werkstatt-Diagnose.
Lenkmoment-Sensorik: das Herz der Hands-on-Detection
Die Hands-on-Detection beruht überwiegend auf der Lenkmoment-Sensorik im elektromechanischen Lenkgetriebe. Ein Drehmomentsensor misst die feinen Kräfte, die der Fahrer auf das Lenkrad ausübt – selbst dann, wenn die Spurhaltung gerade aktiv gegenlenkt. Aus dem gemessenen Lenkmoment leitet das System ab, ob die Hände am Lenkrad sind.
Diese Sensorik ist eng mit dem Lenkwinkelsensor verkoppelt. Nach jedem Eingriff an der Lenkung – etwa einem Tausch des Lenkgetriebes – muss der Lenkwinkelsensor neu angelernt werden, da sonst Spurhaltung und Hands-on-Detection nicht plausibel arbeiten.
Ein in der Praxis häufig unterschätzter Punkt ist die Empfindlichkeit der Erkennung. Fasst der Fahrer das Lenkrad nur sehr locker oder hält es exakt ausbalanciert, registriert der Drehmomentsensor unter Umständen kein ausreichendes Lenkmoment – das System wertet dies fälschlich als “Hände nicht am Lenkrad” und warnt. Umgekehrt darf die Erkennung nicht so unempfindlich eingestellt sein, dass sie Lenkaktivität vortäuscht. Diese feine Abstimmung ist ein Grund, warum die Lenkmoment-Sensorik präzise arbeiten und nach Eingriffen korrekt adaptiert sein muss. Wir prüfen den Drehmomentsensor in der Live-Datenanalyse mit der Herstellersoftware und gleichen ihn gegen die Lenkwinkel-Information ab.
Diagnose und warum Kalibrierung nach Reparaturen Pflicht ist
Travel Assist stützt sich auf zwei Sensorquellen, deren Ausrichtung sicherheitsrelevant ist: die Frontkamera hinter der Windschutzscheibe und den Frontradar im Stoßfänger. Beide sind auf die Fahrzeuglängsachse bezogen. Verschiebt sich ihre Lage, wandert der Erfassungsbereich – und das System trifft Entscheidungen auf Basis falsch verorteter Objekte.
Aus diesem Grund ist nach folgenden Arbeiten eine Kalibrierung zwingend:
- Nach Scheibentausch: Die Frontkamera sitzt hinter der Windschutzscheibe und muss anschließend neu kalibriert werden.
- Nach Stoßfänger-Arbeiten: Jeder Eingriff an der Frontstoßstange berührt den Radarsensor und erfordert dessen Justage.
- Nach Lenkungsarbeiten: Tausch des Lenkgetriebes oder Anlernen des Lenkwinkelsensors.
- Nach Achsvermessung und Fahrwerkseingriffen, die die Geometrie verändern.

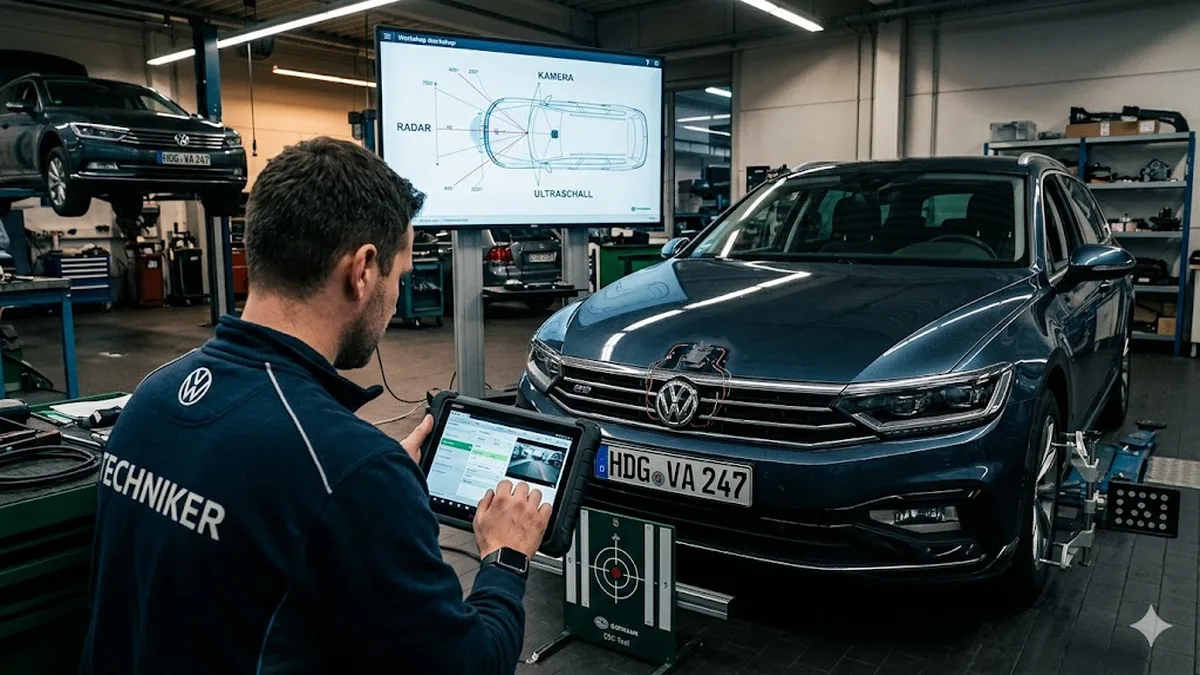

Die Kamera-Kalibrierung erfolgt statisch mit definierten Zieltafeln und dynamisch über eine Lernfahrt. Die Radar-Justage läuft im VAG-Konzern über die geführte Fehlersuche in ODIS, beschrieben unter VAG ACC Plus und ODIS Front-Radar-Anlernung.
Entscheidend ist: Diese Kalibrierungen sind ausschließlich mit der Herstellersoftware ODIS möglich. Universaltester lesen Fehlercodes, erreichen aber die Grundeinstellungs- und Adaptionsfunktionen nicht. Eine fachgerechte Kalibrierung erfordert zudem einen geometrisch vermessenen Adaptionsplatz.
Statische und dynamische Kalibrierung im Detail
Die Kamera-Kalibrierung des Travel Assist gliedert sich in zwei einander ergänzende Verfahren. Bei der statischen Kalibrierung steht das Fahrzeug auf einem vermessenen Platz vor definierten Zieltafeln. Die Kamera erfasst diese Referenzmuster in einem genau festgelegten Abstand und Winkel, und das System schreibt daraus die Grundeinstellung. Voraussetzung ist eine exakte Ausrichtung des Fahrzeugs zur Tafel – schon geringe Abweichungen in Stand oder Beladung verfälschen das Ergebnis.
Die dynamische Kalibrierung ergänzt dies über eine Lernfahrt unter definierten Bedingungen. Dabei erkennt die Kamera reale Fahrbahnmarkierungen und Objekte und feinjustiert ihre Parameter im Fahrbetrieb. Erst wenn beide Schritte abgeschlossen und vom Steuergerät als gültig bestätigt sind, arbeitet die Querführung wieder normgerecht. Die Radar-Justage läuft parallel über die geführte Fehlersuche in ODIS und bezieht den Sensor auf die Fahrzeuglängsachse. Den Ablauf der Front-Radar-Anlernung beschreiben wir unter VAG ACC Plus und ODIS Front-Radar-Anlernung.
Für Techniker: Sensorfusion von Kamera und Radar
Travel Assist trifft seine Entscheidungen nicht aus einer einzelnen Quelle, sondern aus der Verknüpfung von Frontkamera und Frontradar. Die Kamera liefert die laterale Information – Fahrbahnmarkierungen, Objektklassifizierung, Spurverlauf. Der Radar liefert die longitudinale Information – Abstand und Relativgeschwindigkeit zum vorausfahrenden Fahrzeug. Das Steuergerät führt beide Datenströme zu einem konsistenten Umfeldmodell zusammen.
Damit diese Fusion funktioniert, müssen beide Sensoren auf dieselbe Referenzachse – die Fahrzeuglängsachse – bezogen sein. Verschiebt sich nur einer der beiden, weichen Kamera- und Radarobjekt im Umfeldmodell voneinander ab. Das System erkennt eine Plausibilitätsabweichung und reagiert je nach Schwere mit einer Funktionseinschränkung oder Abschaltung. Genau deshalb ist nach jedem Eingriff an Scheibe, Stoßfänger, Lenkung oder Fahrwerksgeometrie die Kalibrierung beider Sensoren erforderlich und nicht nur des unmittelbar betroffenen.
Unser Anspruch in der Werkstatt
Travel Assist greift unmittelbar in Lenkung und Bremse ein. Eine dejustierte Kamera oder ein falsch ausgerichteter Radar führt zu einem System, das zwar fehlerfrei “wirkt”, in der Realität aber die Fahrbahn falsch interpretiert. Wir arbeiten ausschließlich mit der originalen ODIS-Software, kalibrieren auf vermessenem Adaptionsplatz und dokumentieren jeden Schritt. Sie erhalten ein verbindliches Angebot vor Beginn der Arbeiten und das Kalibrierprotokoll mit dem Auftrag – als Nachweis für Versicherung, Hauptuntersuchung und den langfristigen Werterhalt Ihres Fahrzeugs.
