- Der Notbremsassistent (AEB) erkennt drohende Auffahrsituationen und leitet bei ausbleibender Reaktion eine autonome Bremsung ein.
- Seit ECE R152 ist das System in vielen Fahrzeugklassen verpflichtend und folgt einem definierten Prüfrahmen.
- Häufige Fehlerursachen sind verschmutzte oder verdeckte Sensoren, eine dejustierte Sensorlage und hinterlegte Fehlercodes.
- Die Diagnose erfolgt über das herstellereigene System, das Live-Daten und Fehlerspeicher auswertet.
- Nach jeder Sensorarbeit ist eine Kalibrierung nach Herstellervorgabe zwingend – das System ist sicherheitsrelevant.
Was der Notbremsassistent leistet
Der Notbremsassistent, im englischen Sprachgebrauch Autonomous Emergency Braking (AEB), überwacht permanent den Raum vor dem Fahrzeug. Er erkennt vorausfahrende Fahrzeuge, stehende Hindernisse und je nach Ausbaustufe auch Fußgänger und Radfahrer. Droht eine Kollision und reagiert der Fahrer nicht, warnt das System zunächst akustisch und optisch. Bleibt eine Reaktion aus, baut es selbsttätig Bremsdruck auf und kann das Fahrzeug bis zum Stillstand abbremsen.
Damit das funktioniert, verarbeitet das Steuergerät die Daten mehrerer Sensoren. In der Regel arbeitet ein Frontradar mit einer Frontkamera zusammen. Diese Sensorfusion verbindet die präzise Entfernungs- und Geschwindigkeitsmessung des Radars mit der Objekterkennung der Kamera. Die technischen Grundlagen des verbreiteten 77-GHz-Radars beschreiben wir im Beitrag zum 77-GHz-Frontradar.
Die Sensorik im Detail
Das Zusammenspiel der Sensoren bestimmt, wie zuverlässig ein Notbremsassistent eine kritische Situation erkennt. Jeder Sensortyp hat dabei eine klar umrissene Aufgabe.
Das Frontradar, meist hinter Kühlergrill oder Stoßfänger verbaut, misst Abstand und Relativgeschwindigkeit der Objekte über die Laufzeit der reflektierten Funkwellen. Es liefert auch bei Dunkelheit, Nebel und Regen belastbare Werte, kann ein Objekt jedoch nicht eindeutig als Fußgänger oder Fahrzeug klassifizieren.
Die Frontkamera an der Windschutzscheibe übernimmt die Objekterkennung. Sie unterscheidet Fahrzeuge, Fußgänger, Radfahrer und Fahrbahnmarkierungen und ergänzt damit die reine Abstandsmessung des Radars. Ihr Erfassungsbereich ist von Lichtverhältnissen und freier Sicht abhängig – ein verschmutzter Scheibenbereich vor der Kamera reicht aus, um die Funktion einzuschränken.
Einzelne, meist höherwertige Fahrzeuge ergänzen diese Kombination um einen Lidar-Sensor, der den Raum mit Lichtimpulsen abtastet und eine sehr genaue räumliche Auflösung liefert. Das Steuergerät führt die Daten aller vorhandenen Sensoren zusammen und entscheidet auf dieser Grundlage über Warnung und Bremseingriff. Genau diese Sensorfusion macht eine fachgerechte Diagnose anspruchsvoll: Ein scheinbar harmloser Hinweis kann seinen Ursprung in jedem der beteiligten Bauteile haben.
ECE R152 als rechtlicher Rahmen
Die UN-Regelung ECE R152 definiert die Anforderungen an Notbremssysteme für Personenkraftwagen und leichte Nutzfahrzeuge. Sie legt fest, in welchen Situationen das System eine Kollision verhindern oder ihre Folgen mindern muss, und gibt einen Prüfrahmen für die Bewertung vor. Für eine große Zahl neu typgenehmigter Fahrzeuge ist der Notbremsassistent dadurch verpflichtender Bestandteil der Ausstattung.
Für die Werkstattpraxis bedeutet das: Ein nach ECE R152 vorgeschriebenes System muss nach jedem Eingriff wieder vollständig funktionsfähig sein. Eine dauerhafte Deaktivierung oder eine fehlerhafte Funktion ist nicht hinnehmbar, weil sie den genehmigten Zustand des Fahrzeugs verändert.
Typische Fehlerursachen
In unserer täglichen Arbeit begegnen uns drei wiederkehrende Ursachen für eine gestörte AEB-Funktion.
Die häufigste ist ein verschmutzter oder verdeckter Sensor. Schnee, Eis, Schmutz oder eine beschädigte Radarabdeckung dämpfen das Signal. Das System meldet daraufhin eine temporäre Einschränkung. Oft genügt eine fachgerechte Reinigung und Prüfung der Sensorfläche.
Die zweite Ursache ist eine dejustierte Sensorlage. Nach einer Reparatur am Stoßfänger, einem Frontschaden oder einer Lackierung im Sensorbereich stimmt der Erfassungswinkel nicht mehr. Auch eine zu dicke Lackschicht vor dem Radar verfälscht die Messung. Hier ist eine Justage und Kalibrierung erforderlich.
Die dritte Ursache sind hinterlegte Fehlercodes infolge eines elektrischen Defekts, eines Kommunikationsfehlers auf dem Datenbus oder eines internen Sensorfehlers. Diese Fehler lassen sich nur über die herstellereigene Diagnose eindeutig auslesen und zuordnen. Eine Übersicht möglicher Auslöser bei deaktiviertem System finden Sie in unserem Beitrag zu den Ursachen eines deaktivierten Notbremsassistenten.
Ein besonders häufiger Auslöser für die zweite Ursache ist der Scheibentausch. Sitzt die Frontkamera an der Windschutzscheibe, verändert jeder Austausch der Scheibe zwangsläufig die exakte Lage des Sensors. Selbst Abweichungen, die für das Auge unsichtbar sind, führen dazu, dass der Erfassungsbereich nicht mehr mit der hinterlegten Geometrie übereinstimmt. Warum nach einem solchen Eingriff eine Neukalibrierung unverzichtbar ist, erläutern wir im Beitrag zur ADAS-Kalibrierung nach Scheibentausch.
Wenn das Steuergerät die Funktion abschaltet
Erkennt das System, dass die Sensordaten nicht mehr verlässlich sind, schaltet das Steuergerät den Notbremsassistenten kontrolliert ab oder reduziert seine Funktion. Dieses Verhalten ist kein Defekt, sondern eine gewollte Sicherheitsmaßnahme: Ein System, das auf unsicherer Datengrundlage selbsttätig bremst, wäre gefährlicher als ein abgeschaltetes System. Im Kombiinstrument erscheint daraufhin eine Warnung, häufig mit dem Hinweis auf eingeschränkte Assistenzfunktionen.
Die Abschaltung selbst sagt jedoch nichts über die eigentliche Ursache aus. Sie kann auf eine vorübergehende Verschmutzung, eine dauerhafte Dejustage, einen unterbrochenen Datenbus oder einen internen Defekt im Steuergerät zurückgehen. Ein bloßes Löschen des Fehlerspeichers führt deshalb nicht zum Ziel – die Warnung kehrt zurück, sobald das System die fehlerhafte Bedingung erneut feststellt. Erst eine strukturierte Diagnose trennt eine behebbare Einschränkung von einem ernsten Defekt.
Diagnose Schritt für Schritt
Wir beginnen jede AEB-Diagnose mit dem Auslesen des Fehlerspeichers über das herstellereigene System. Bei Mercedes-Benz arbeiten wir mit XENTRY, bei der VW-Gruppe mit ODIS und bei BMW mit ISTA. Damit liegen uns dieselben geführten Prüfabläufe vor, die auch der Vertragspartner nutzt.
Im nächsten Schritt werten wir die Live-Daten der Sensoren aus. So erkennen wir, ob Radar und Kamera plausible Werte liefern und ob ihre Ausrichtung im Sollbereich liegt. Erst wenn die Ursache eindeutig eingegrenzt ist, leiten wir die Instandsetzung ein. Wir stellen keine Vermutungen an, sondern liefern einen belegten Befund.
Zeigt die Diagnose eine Sensorarbeit als notwendig, folgt nach der Reparatur die Kalibrierung. Die Unterschiede zwischen statischem und dynamischem Verfahren erläutern wir im Beitrag zur ADAS-Sensor-Kalibrierung.
Für Techniker: Radar- und Kameralage über Live-Daten verifizieren
Eine AEB-Warnung verlangt die Trennung zwischen einer reinen Verfügbarkeitsmeldung und einem echten Sensorfehler. Über die Herstellerdiagnose lesen wir die Justagewerte des Frontradars aus: Den horizontalen und vertikalen Ausrichtwinkel sowie das Ergebnis der internen Selbstjustage. Liegt der Winkel außerhalb des hinterlegten Korridors, ist eine mechanische Dejustage belegt – etwa nach einem Eingriff am Stoßfänger oder durch eine zu dicke Lackschicht über der Radarabdeckung, die das Signal dämpft und den Messwert verfälscht.
Bei der Frontkamera prüfen wir die Plausibilität der Objekterkennung in den Live-Daten und den Status der Sensorfusion. Erkennt das Steuergerät, dass Radar- und Kameradaten nicht zueinander passen, schaltet es die Funktion ab, ohne dass ein einzelnes Bauteil defekt sein muss. Genau deshalb führt das bloße Löschen des Fehlerspeichers nicht zum Ziel: Die Bedingung kehrt zurück, sobald die widersprüchliche Datenlage erneut auftritt. Erst die statische oder dynamische Kalibrierung nach Herstellervorgabe setzt die Sollgeometrie wieder ein. Den Erfolg dokumentieren wir mit dem abschließenden Diagnoseprotokoll, das die Justagewerte im Sollbereich belegt.

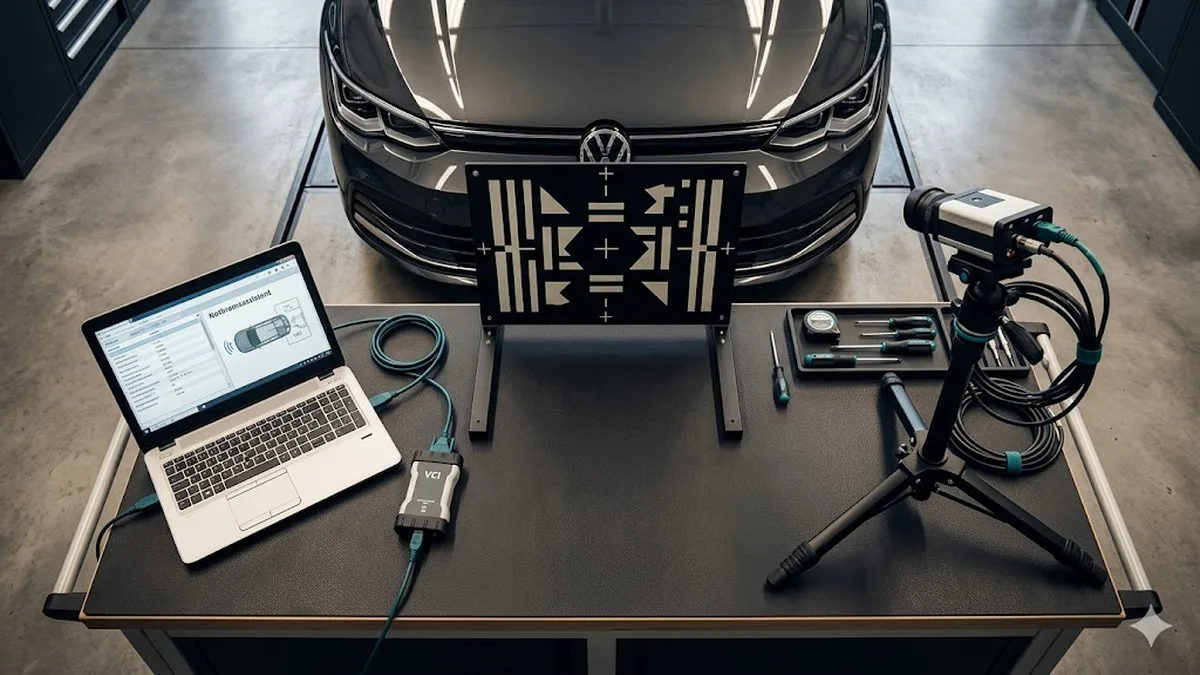

Kalibrierung als Pflicht nach dem Eingriff
Nach jedem Eingriff, der die Lage von Radar oder Kamera verändert, ist eine Kalibrierung nach Herstellervorgabe zwingend. Das gilt auch nach einem Scheibentausch, weil die Frontkamera an der Windschutzscheibe sitzt. Die Toleranzen liegen im Bereich weniger Zehntel Grad – eine Justage nach Augenmaß ist ausgeschlossen.
Wir schließen jede Kalibrierung mit einem Diagnoseprotokoll ab. Dieses dokumentiert, dass der Notbremsassistent nach dem Eingriff wieder im vorgesehenen Zustand arbeitet. Weil das System sicherheitsrelevant ist und über Ihre Sicherheit und die Ihrer Mitfahrer entscheidet, behandeln wir diesen Schritt mit der gebotenen Sorgfalt. Ähnlich gehen wir bei der Diagnose des Totwinkelassistenten und bei der Spurhalteassistent-Kalibrierung vor.
Sicherheit und Haftung
Der Notbremsassistent greift im Ernstfall selbsttätig in die Längsführung des Fahrzeugs ein. Eine Fehlfunktion hat damit zwei Gesichter: Ein zu spät oder gar nicht eingeleiteter Bremseingriff kann eine vermeidbare Kollision zur Folge haben, während eine fehlerhafte Auslösung im fließenden Verkehr ihrerseits eine Gefährdung darstellt. Beide Szenarien betreffen unmittelbar die Verkehrssicherheit.
Hinzu kommt die rechtliche Dimension. Ein nach ECE R152 vorgeschriebenes System gehört zum genehmigten Zustand des Fahrzeugs. Wer es dauerhaft deaktiviert oder eine notwendige Kalibrierung unterlässt, verändert diesen Zustand und setzt sich im Schadensfall einer schwierigen Beweislage aus. Ein lückenloses Diagnose- und Kalibrierprotokoll belegt, dass das Fahrzeug nach dem Eingriff wieder im vorgesehenen Zustand arbeitet – im Sinne Ihrer Sicherheit wie Ihrer rechtlichen Absicherung. Eine Justage nach Augenmaß oder ein einfaches Zurücksetzen der Warnung ist daher keine Option.
Unsere Empfehlung
Reagieren Sie auf eine Warnmeldung des Notbremsassistenten nicht mit dem Wegklicken, sondern mit einer fachgerechten Diagnose. Eine eindeutige Ursachenklärung verhindert unnötigen Austausch von Bauteilen und stellt sicher, dass Ihr Fahrzeug im genehmigten und sicheren Zustand bleibt. Sprechen Sie uns an – wir führen die Diagnose und Kalibrierung nach Herstellervorgabe durch und dokumentieren das Ergebnis nachvollziehbar.
