- Der Totwinkelassistent überwacht über Radarsensoren im Heckstoßfänger den seitlich-rückwärtigen Bereich neben dem Fahrzeug.
- Bei Ausfall warnt das System per Meldung oder gibt kein Signal mehr aus, obwohl ein Fahrzeug im toten Winkel fährt.
- Häufige Ursachen sind eine Dejustage nach Stoßfänger-Reparatur, Verschmutzung oder ein hinterlegter Fehlercode.
- Die Diagnose erfolgt über das herstellereigene System mit Auslesen von Fehlerspeicher und Live-Daten.
- Nach jedem Eingriff am Heckstoßfänger ist eine Kalibrierung nach Herstellervorgabe erforderlich.
Wie der Totwinkelassistent arbeitet
Der Totwinkelassistent, auch Totwinkelwarner genannt, überwacht den Bereich, den der Fahrer über die Außen- und Innenspiegel nicht vollständig einsehen kann. Dazu sitzen in der Regel zwei Radarsensoren hinter dem Heckstoßfänger, jeweils links und rechts. Sie erfassen Fahrzeuge, die sich von hinten nähern oder seitlich neben dem Fahrzeug im toten Winkel fahren.
Erkennt das System ein Fahrzeug im überwachten Bereich, gibt es eine Warnung aus – meist als Leuchtsymbol im Außenspiegel. Setzt der Fahrer in dieser Situation den Blinker, verstärkt sich die Warnung oft durch ein akustisches oder haptisches Signal. Die Sensoren arbeiten dabei mit Radarwellen, die den Stoßfänger durchdringen. Genau deshalb reagiert das System empfindlich auf jede Veränderung in diesem Bereich. Die physikalischen Grundlagen der Radartechnik beschreiben wir im Beitrag zum 77-GHz-Frontradar, dessen Prinzip auch für Heckradare gilt.
Die Heckradare erfüllen in vielen Fahrzeugen mehr als nur die Totwinkelüberwachung. Häufig speisen dieselben Sensoren auch den Querverkehrswarner beim Rückwärtsausparken sowie einen Ausstiegswarner für herannahende Radfahrer. Eine Dejustage betrifft daher in der Regel gleich mehrere Assistenzfunktionen. Im Anhänger- oder Fahrradträgerbetrieb deaktiviert das Steuergerät den Totwinkelassistenten zudem bewusst, weil das Zugfahrzeug sonst dauerhaft den Anhänger im Erfassungsbereich melden würde.
Symptome bei einem Ausfall
Ein gestörter Totwinkelassistent zeigt sich auf zwei Arten. Im ersten Fall meldet das Fahrzeug aktiv eine Störung, etwa mit dem Hinweis, dass der Totwinkelassistent nicht verfügbar sei. Die Warnsymbole in den Spiegeln leuchten dann dauerhaft oder bleiben dunkel.
Im zweiten, kritischeren Fall gibt das System schlicht kein Signal mehr aus, obwohl tatsächlich ein Fahrzeug im toten Winkel fährt. Dieser stille Ausfall ist besonders heikel, weil sich der Fahrer auf eine Warnung verlässt, die nicht mehr kommt. Auch eine erhöhte Zahl von Fehlwarnungen – Warnungen ohne Fahrzeug im Erfassungsbereich – deutet auf eine fehlerhafte Sensorlage hin. Eine systematische Eingrenzung solcher Symptome beschreiben wir im Beitrag zur Diagnose des Totwinkelwarners.
Ein weiteres typisches Symptom ist ein verschobener oder verkleinerter Erfassungsbereich. Das System warnt dann zwar grundsätzlich, erfasst Fahrzeuge aber zu spät oder nur teilweise. Solche Abweichungen bemerkt der Fahrer im Alltag kaum, weil das Symbol weiterhin aufleuchtet. Erst eine Messung der Live-Daten macht sichtbar, dass der überwachte Winkel nicht mehr der Sollvorgabe entspricht – der Unterschied zwischen einem System, das schützt, und einem, das nur scheinbar funktioniert.
Häufige Ursachen
Die mit Abstand häufigste Ursache ist eine Dejustage der Heckradarsensoren nach einem Eingriff am Stoßfänger. Wird der Heckstoßfänger nach einem Parkrempler oder einem Auffahrschaden demontiert, instand gesetzt oder ersetzt, verändert sich die Einbaulage der Sensoren oft minimal. Schon eine kleine Winkelabweichung verschiebt den Erfassungsbereich spürbar.
Eine zweite Ursache ist die Lackschicht über dem Sensor. Wird der Stoßfänger neu lackiert, darf die Schichtdicke im Sensorbereich definierte Werte nicht überschreiten. Eine zu starke Schicht dämpft das Radarsignal und führt zu Fehlfunktionen.
Weitere Ursachen sind Verschmutzung, Vereisung, Korrosion an Steckverbindungen, ein Kommunikationsfehler auf dem Datenbus oder ein interner Sensordefekt. Eine geschlossene Schnee- oder Eisschicht über dem Sensor reicht bereits aus, um das Radarsignal zu dämpfen; das System meldet dann eine temporäre Nichtverfügbarkeit. Auch nachträglich verklebte Folien, ein montierter Fahrradträger oder ein verbauter Anhängerkupplungsadapter können den Erfassungsbereich verdecken. Welche dieser Ursachen tatsächlich vorliegt, lässt sich nur über die herstellereigene Diagnose sicher zuordnen – die Symptome ähneln sich von außen.
Gerade der Heckbereich ist im Alltag besonders beansprucht. Parkrempler, Streusalz im Winter und Feuchtigkeit setzen den Sensoren und ihren Steckverbindungen zu. Hinzu kommt, dass viele Reparaturen am Heckstoßfänger ohne Blick auf die verbaute Sensorik ausgeführt werden. Wird der Stoßfänger anschließend ohne Kalibrierung wieder montiert, bleibt die Fehlfunktion zunächst unbemerkt – bis das System im entscheidenden Moment nicht warnt. Wir prüfen die Sensorlage und die Schichtdicke über dem Sensor daher grundsätzlich nach jedem Eingriff im Heckbereich.
Warum nach einem Heckschaden kalibriert werden muss
Der Totwinkelassistent ist ein sicherheitsrelevantes Assistenzsystem. Seine Wirkung steht und fällt mit der exakten Ausrichtung der Sensoren: Der vom Hersteller definierte Erfassungswinkel deckt genau den Bereich neben und schräg hinter dem Fahrzeug ab. Verschiebt sich ein Sensor um wenige Grad, wandert dieser Bereich mit – ein Fahrzeug im toten Winkel wird dann zu spät oder gar nicht mehr erfasst.
Jeder Eingriff am Heckstoßfänger verändert potenziell diese Sensorlage. Schon das Demontieren und erneute Anschrauben, der Austausch eines Halters, das Ausbeulen einer eingedrückten Stelle oder eine Neulackierung greifen in die Geometrie ein, an der das System ausgerichtet ist. Das Steuergerät bemerkt eine solche Verschiebung nicht von selbst – es rechnet weiterhin mit der ursprünglich hinterlegten Position. Deshalb ist nach einem Heckschaden, nach Karosseriearbeiten und nach jeder Lackierung im Sensorbereich eine Kalibrierung nach Herstellervorgabe zwingend. Sie ist kein optionaler Zusatzschritt, sondern die Voraussetzung dafür, dass das System nach der Reparatur wieder zuverlässig schützt. Wir behandeln diese Kalibrierung mit derselben Sorgfalt wie die ADAS-Kalibrierung nach einem Scheibentausch.
Diagnose in der Werkstatt
Wir lesen zunächst den Fehlerspeicher über das herstellereigene System aus – XENTRY bei Mercedes-Benz, ODIS bei der VW-Gruppe und ISTA bei BMW. Damit erhalten wir die exakten, fahrzeugspezifischen Fehlercodes und nicht nur generische OBD-Hinweise.
Anschließend prüfen wir die Live-Daten beider Heckradarsensoren. So erkennen wir, ob die Sensoren plausible Werte liefern und ob ihre Ausrichtung im Sollbereich liegt. Parallel kontrollieren wir die Steckverbindungen, die Spannungsversorgung und die Kommunikation auf dem Datenbus. Damit unterscheiden wir sicher zwischen einer reinen Dejustage, einer äußeren Verdeckung des Sensors und einem tatsächlichen Bauteildefekt – drei Befunde, die im Cockpit identisch aussehen, aber völlig unterschiedliche Maßnahmen verlangen.
Erst wenn der Befund eindeutig ist, entscheiden wir gemeinsam mit Ihnen über das weitere Vorgehen. So vermeiden wir den unnötigen Austausch funktionsfähiger Bauteile und konzentrieren uns auf die tatsächliche Ursache. Dieselbe beweisbasierte Vorgehensweise gilt für verwandte Assistenzsysteme, etwa bei einem Ausfall des Spurassistenten.
Kalibrierung nach dem Eingriff

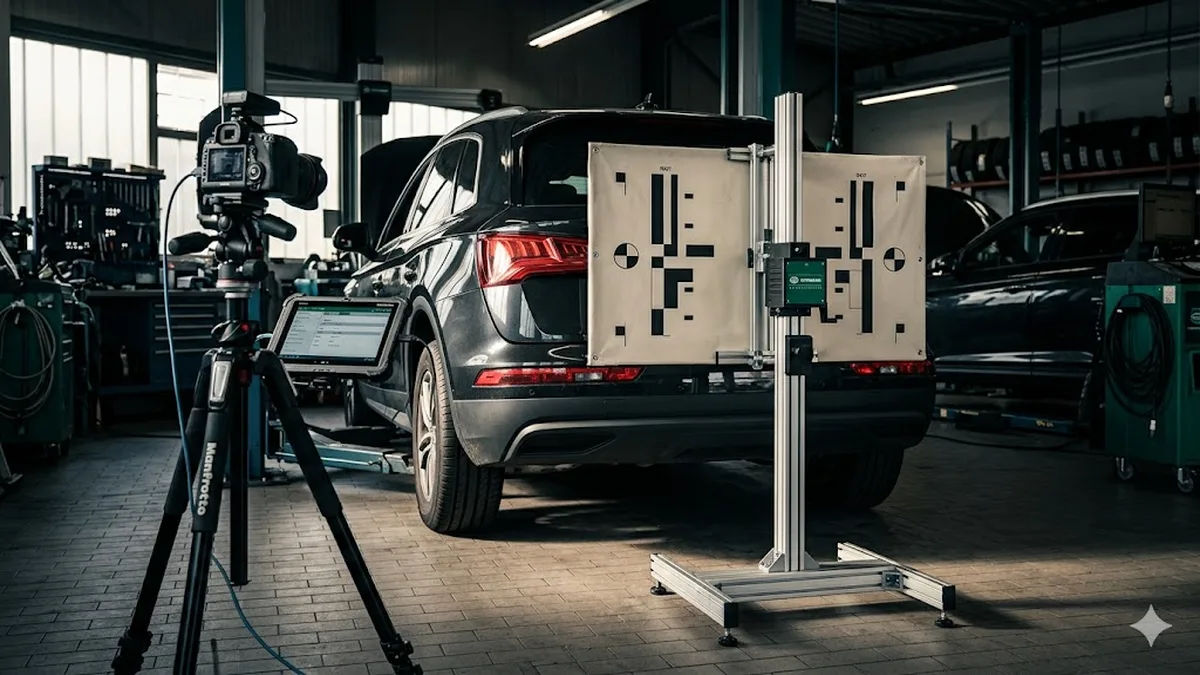

Nach jeder Arbeit am Heckstoßfänger und nach jedem Sensortausch ist eine Kalibrierung nach Herstellervorgabe erforderlich. Dabei teilen wir dem Steuergerät die exakte Sensorlage mit, sodass der Erfassungsbereich wieder präzise stimmt. Die Toleranzen sind eng, weshalb eine Justage nach Augenmaß ausgeschlossen ist. Die grundlegenden Verfahren erläutern wir im Beitrag zur ADAS-Sensor-Kalibrierung.
Wir schließen die Kalibrierung mit einem Diagnoseprotokoll ab, das den ordnungsgemäßen Zustand des Systems belegt. Diese Beweisführung gehört für uns ebenso zur Arbeit wie bei der Diagnose des Notbremsassistenten oder der Anlernung des VAG-Front-Radars.
Für Techniker: Wie ein Heckradar seinen Erfassungsbereich aufspannt
Das Heckradar des Totwinkelassistenten arbeitet als Nahbereichsradar und tastet den seitlich-rückwärtigen Sektor mit einem definierten Azimutwinkel ab. Der Sensor misst pro erfasstem Objekt nicht nur den Abstand über die Laufzeit, sondern über den Dopplereffekt auch die Relativgeschwindigkeit und über die Phasendifferenz zwischen den Empfangskanälen den Winkel. Aus diesen Größen berechnet das Steuergerät, ob sich ein Objekt im relevanten Annäherungssektor befindet und ob eine Warnung erforderlich ist. Stationäre Objekte wie Leitplanken werden anhand ihrer Relativgeschwindigkeit zum eigenen Fahrzeug ausgefiltert.
Die Einbaulage des Sensors ist im Steuergerät als Referenz hinterlegt. Verkippt der Sensor nach einer Stoßfänger-Reparatur um wenige Grad, verschiebt sich der gesamte berechnete Sektor um genau diesen Betrag, weil das Steuergerät die Winkelmessung relativ zur hinterlegten Soll-Lage interpretiert. Eine Abweichung, die am Sensor selbst klein wirkt, verlagert den Erfassungsbereich auf der Nachbarspur über mehrere Meter. Genau deshalb lässt sich die Sensorlage nicht nach Augenmaß einstellen, sondern nur über die herstellerseitige Kalibrierroutine, die dem Steuergerät die tatsächliche Einbaulage als neue Referenz mitteilt. In den Live-Daten erkennen wir eine Dejustage daran, dass plausibel erfasste Objekte mit einem systematisch verschobenen Winkel ausgegeben werden.
Unsere Empfehlung
Verlassen Sie sich nicht auf einen Totwinkelassistenten, dessen Funktion nach einem Eingriff am Heck nicht überprüft wurde. Gerade der stille Ausfall ist gefährlich, weil er unbemerkt bleibt, bis es darauf ankommt. Lassen Sie das System nach jeder Stoßfänger-Reparatur fachgerecht diagnostizieren und kalibrieren. Wir übernehmen das nach Herstellervorgabe und dokumentieren das Ergebnis für Sie nachvollziehbar.
